Прецизионная обработка зубчатых колёс малого диаметра для высокотехнологичных отраслей

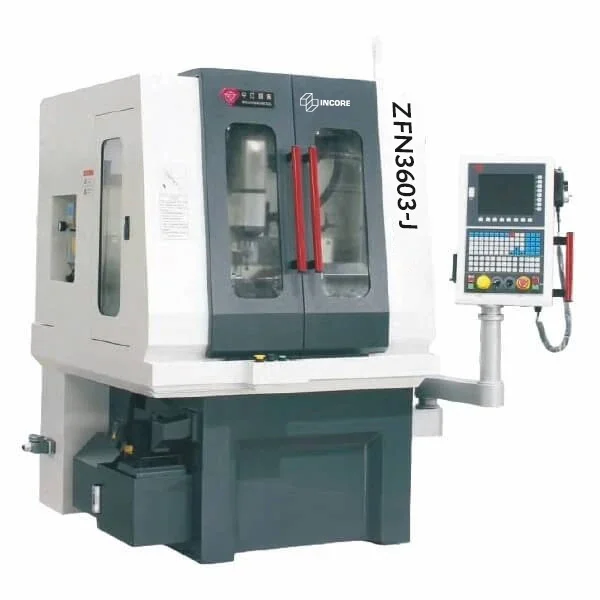

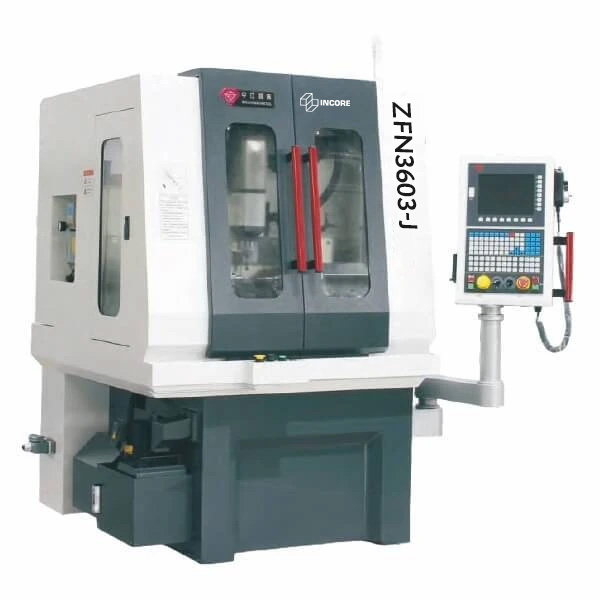

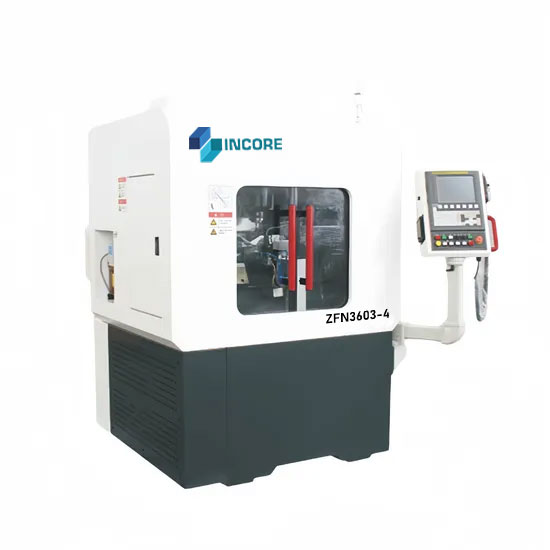

Станок ZFN3603-J — это современное горизонтальное зубофрезерное оборудование, разработанное специально для серийного и мелкосерийного производства зубчатых колёс с модулем от 0,3 до 3 мм. Благодаря высокой жёсткости станины, цифровому управлению и низкому уровню вибраций станок обеспечивает 6-ю степень точности обработки.
Области применения
Идеальное решение для деталей:
- Часовых механизмов
- Медицинских приборов
- Робототехники и сервоприводов
- Автомобильных компонентов
Ключевые особенности
1. Специализированная система управления с HMI
Собственный контроллер производителя, полностью заточенный под зубофрезерные задачи. Интуитивно понятный интерфейс «человек-машина» (HMI) упрощает настройку и контроль процессов.
2. Расширенная кинематика при компактных габаритах
7 осей с возможностью одновременного управления четырьмя. Это позволяет обрабатывать сложные профили, сохраняя малые размеры станка (1795×1300×2080 мм) и вес всего 1,5 т.
3. Мощные приводы для чистовой обработки
- Шпиндель фрезы — серводвигатель на 6000 об/мин. Привод резания с программным регулированием скорости.
- Шпиндель заготовки — двойной серводвигатель на 1000 об/мин. Два мотора на столе обеспечивают повышенный крутящий момент на малых оборотах, что критически важно при нарезании мелкомодульных колёс.
4. Широкий диапазон настроек
- Максимальный рабочий диаметр: 30 мм
- Модуль обработки: до 0,5 (0,8) мм
- Максимальная ширина зубчатого венца: 75 мм
- Осевое смещение фрезы: 90 мм
- Угол наклона фрезерного суппорта: ±30°
- Минимальное число зубьев: 3
- Максимальный размер инструмента: 25×25 мм
5. Готовность к интеграции
Общая мощность 7 кВт позволяет работать в интенсивном режиме без перегрузок. Станок легко встраивается в автоматизированные линии.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 30 |
| Максимальный модуль обработки | мм | 0,5 (0,8) | |
| Максимальная ширина зубчатого венца | мм | 75 | |
| Минимальное число зубьев | – | 3 | |
| Максимальный размер инструмента | мм | 25 × 25 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин | 6 000 |
| Скорость вращения шпинделя заготовки | об/мин | 1 000 | |
| Осевое смещение фрезы | мм | 90 | |
| Угол наклона фрезерного суппорта | град. | ±30 | |
| Система управления | Система ЧПУ | – | FANUC 0-MF/H Plus |
| Общие данные | Общая мощность | кВт | 7 |
| Габариты (Д × Ш × В) | мм | 1795*1300*2080 | |
| Вес | т | 1,5 | |
