Технические характеристики
Диаметр обработки
100
Тип зубчатого венца
цилиндрический
Модуль обработки
3
Макс. ширина зубчатого венца
280
Cкорость вращения шпинделя заготовки (об/мин)
600
Скорость вращения шпинделя фрезы (об/мин)
4000
Осевое смещение фрезы
100
Угол наклона фрезерного суппорта
45
Минимальное число зубьев
3
Максимальный размер инструмента
80*110
Общая мощность (КВт)
25
Вес (т)
6
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в открытой линии

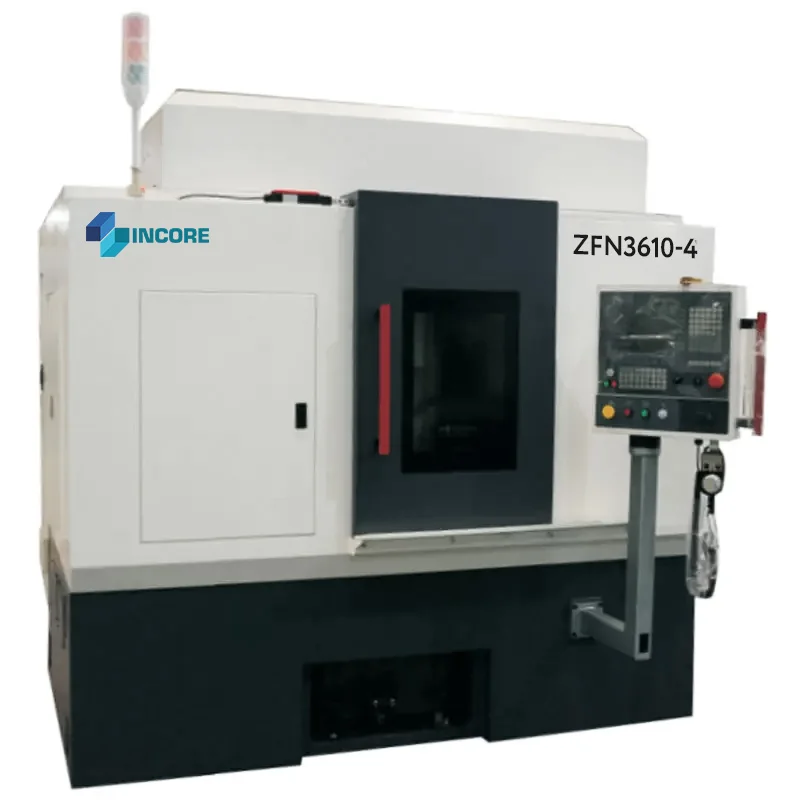

Станок зубофрезерный с диаметром обработки до 100 мм ZFN3610-4
Версия с прямой муфтой и моментным мотором на шпинделе заготовки – повышенный крутящий момент при сохранении точности позиционирования. Скорость заготовки – 600 об/мин, фрезы – 4000 об/мин. Мощность увеличена до 30 кВт, что позволяет работать с более вязкими материалами. Габариты 3530×3480×2550 мм, вес 6 т. Диаметр обработки до 100 мм, модуль до 3 мм, ширина венца 280 мм. Оборудован полнозамкнутым контуром управления и системой термостабилизации для стабильной геометрии деталей в серии.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 100 |
| Максимальный модуль обработки | мм | 3 | |
| Максимальная ширина зубчатого венца | мм | 280 | |
| Минимальное число зубьев | – | 3 | |
| Максимальный размер инструмента | мм | 80× 110 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин | 4000 |
| Скорость вращения шпинделя заготовки | об/мин | 600 | |
| Осевое смещение фрезы | мм | 60 | |
| Угол наклона фрезерного суппорта | град. | 45 | |
| Система управления | Система ЧПУ | – | FANUC 0-MF/H Plus |
| Общие данные | Общая мощность | кВт | 25 |
| Габариты (Д × Ш × В) | мм | 3530*3480*2550 | |
| Вес | т | 6 | |
