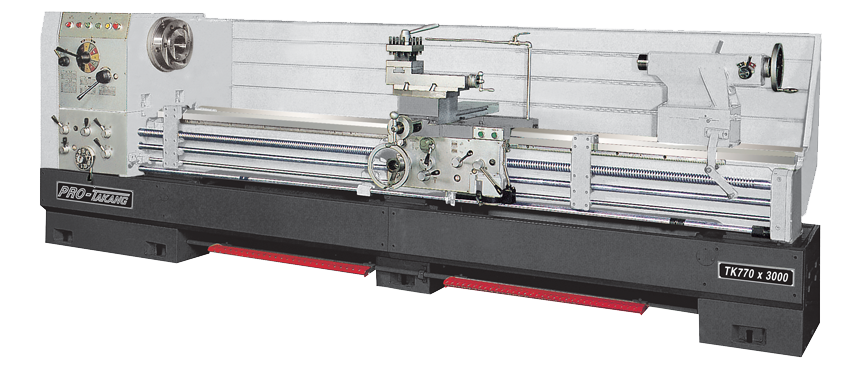

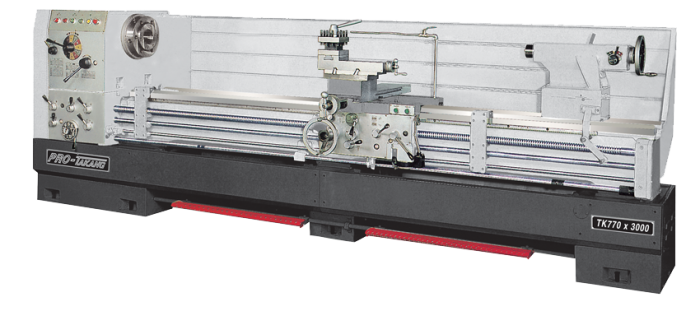

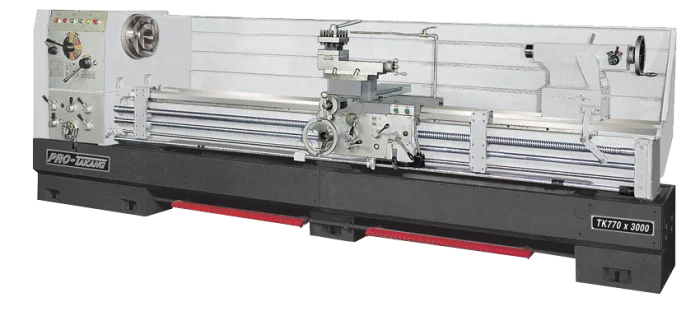

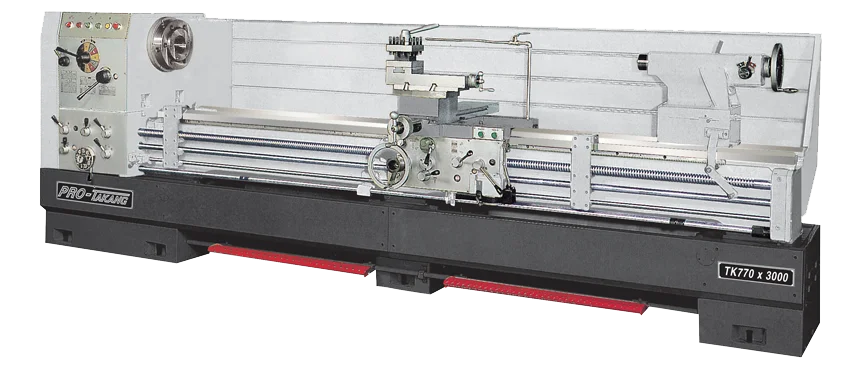

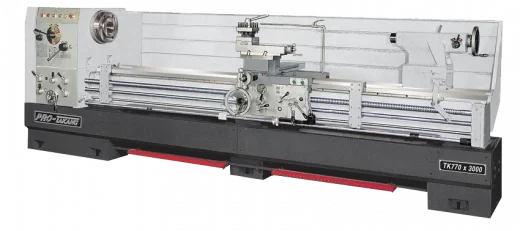

Токарный станок Supreme TK770N-1000
Макс. длина обрабатываемой детали, мм: 1000
Диаметр отверстия в шпинделе, мм: 56
Мощность шпинделя, кВт: 5
Макс. диаметр обработки над станиной, мм: 385
Частота вращения шпинделя, об/мин: 1545
Вес, кг: 2300
Страна-производитель:
Тайвань

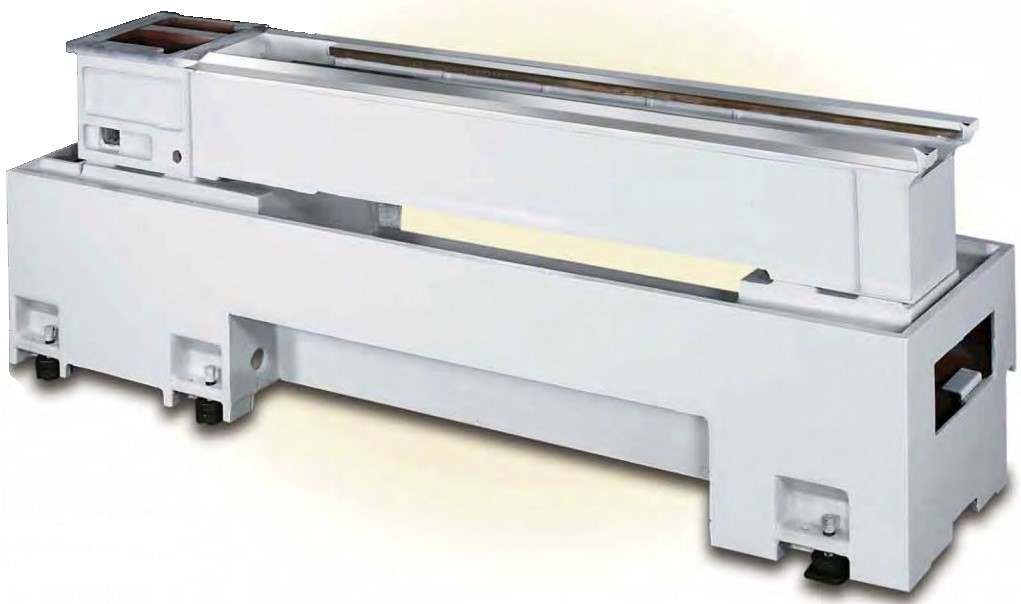

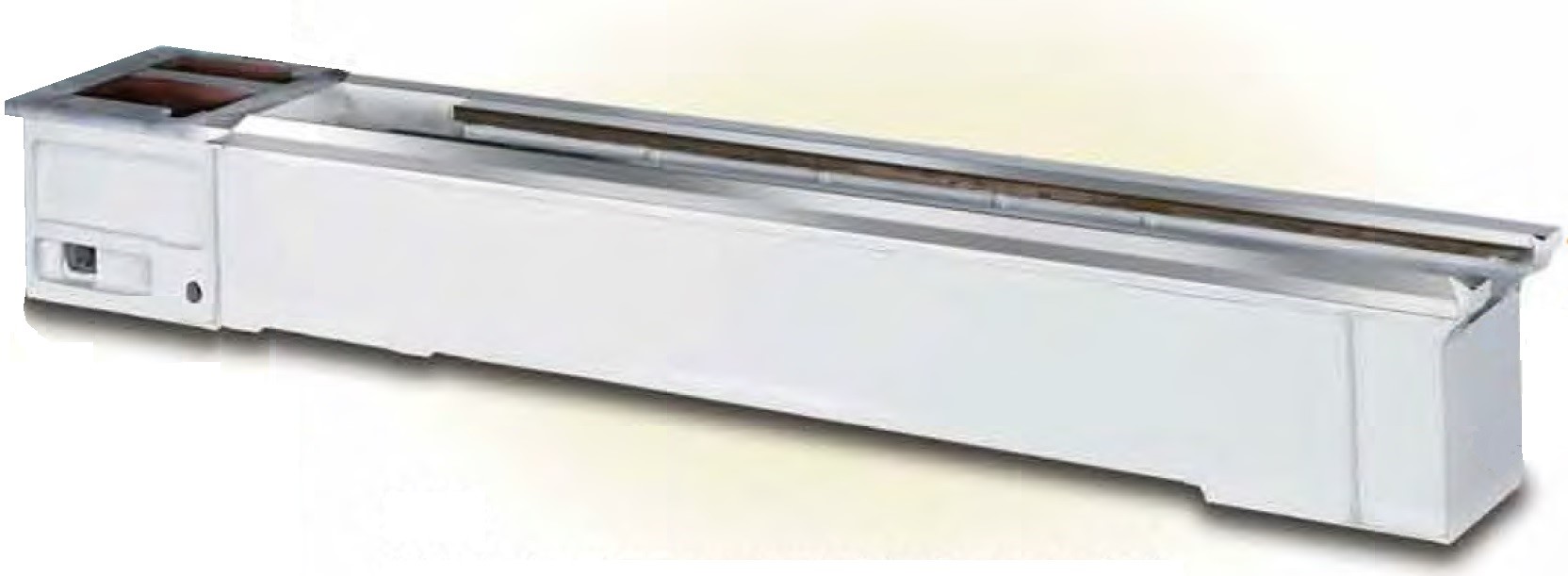

Массивная станина, выполненная из высококачественного чугунного сплава Механит, представляет собой коробчатую конструкцию, объединённую с широко разнесенными направляющими, что обеспечивает повышенную жесткость и стабильность. Вся конструкция тщательно проработана для обеспечения максимальной устойчивости при выполнении обработки.
Станок оснащен специально увеличенными жесткими направляющими скольжения V-образного вида, обработанными ТВЧ и шлифованными. Поверхность покрыта антифрикционным составом Turcite-B, что дает возможность работы практически без износа в режиме жидкостной смазки, а также почти полное поглощение вибраций.
Универсальная передняя бабка обеспечивает широкий диапазон скоростей вращения шпинделя. Шестерни изготавливаются из хромомолибденовой стали (SCM-21), цементируются и шлифуются для обеспечения плавного и без шумного хода.

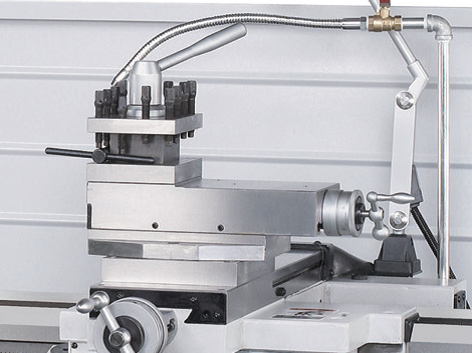

Направляющие каретки и седла упрочнены и шлифованы для увеличения износостойкости. База оснащена ручным смазывающим устройством для продольных и поперечных направляющих.
|
Наименование |
Ед.изм. |
TK770N-1000 |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
385 |
|
Диаметр обработки над суппортом |
мм |
770 |
|
|
Проворачиваемый диаметр над выемкой |
мм |
640 |
|
|
Межцентровое расстояние |
мм |
1000 |
|
|
Ширина станины |
мм |
350 |
|
|
Главный шпиндель |
Диаметр отверстия в шпинделе |
мм |
Ø56 |
|
Торец шпинделя |
ASA |
D1-6 |
|
|
Мощность привода шпинделя |
кВт |
5 |
|
|
Частота вращения шпинделя |
об/мин |
25-1545
|
|
|
Количество ступеней |
шт. |
18 |
|
|
Подача и резьба |
Поперечное перемещение суппорта |
мм |
280 |
|
Ход верхних салазок |
мм |
120 |
|
|
Поперечная подача |
мм/об |
0,03-0,44 |
|
|
Продольная подача |
мм/об |
0,06-0,88 |
|
|
Диаметр ходового винта |
мм |
45 |
|
|
Шаг ходового винта |
мм |
6 |
|
|
Диапазон дюймовых резьб |
ниток/дюйм |
4-56 (36 видов) |
|
|
Диапазон метрических резьб |
мм |
0,5-7 (24 вида) |
|
|
Диапазон модульных резьб |
модуль |
0,25-3,5 (16 видов) |
|
|
Диапазон питчевых резьб |
питч |
8-112 (36 видов) |
|
|

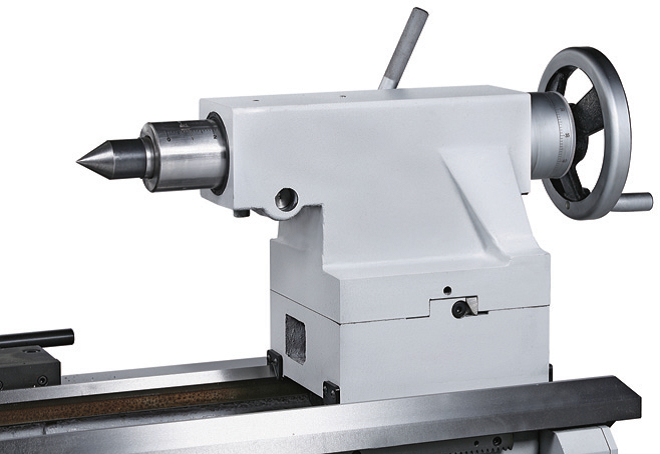

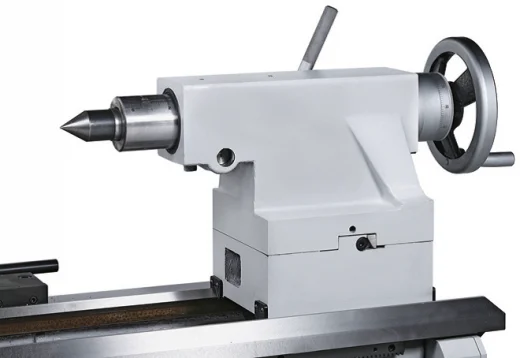

Задняя бабка |
Перемещение |
мм |
170 |
|
Диаметр пиноли |
мм |
75 |
|
|
Конус пиноли |
|
МТ5 |
|
|
Прочее |
Мощность привода помпы СОЖ |
кВт |
0,0960 |
|
Масса станка |
кг |
2300 |
|
