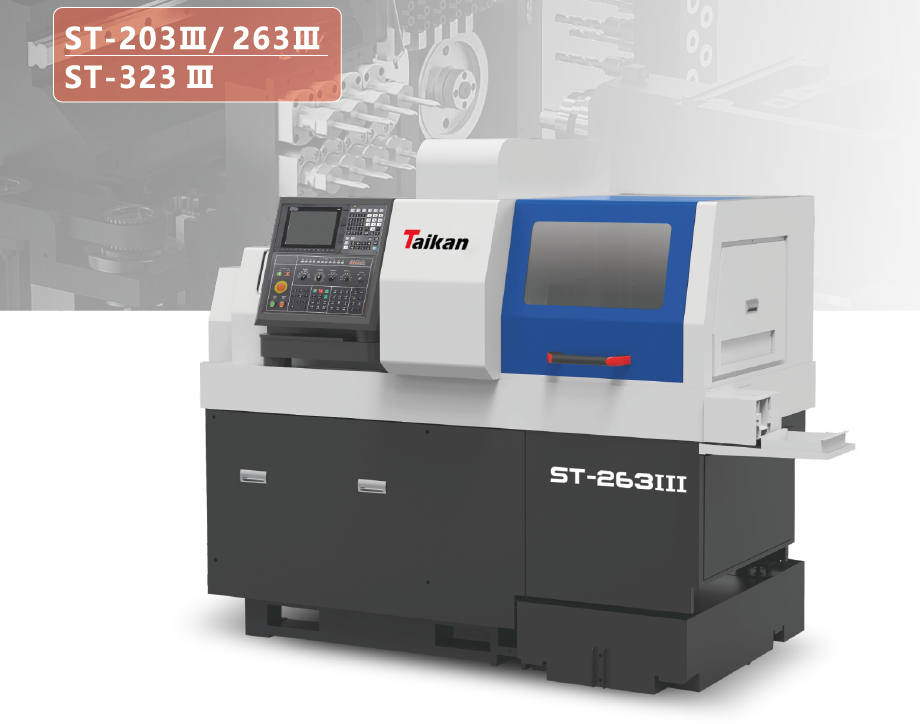

Автомат продольного точения Taikan ST-323III — 3-осевой станок с ЧПУ, Ø32 мм, с торцевым и боковым приводным инструментом

Автомат продольного точения Taikan ST-323III — топовая 3-осевая модель с расширенным оснащением для деталей увеличенного диаметра

Taikan ST-323III — 3-осевой автомат продольного точения (Swiss-type) китайского производства, предназначенный для серийной и массовой обработки точёных деталей диаметром до 32 мм из прутка. Модель является старшей 3-осевой модификацией в линейке ST-серии с комбинированным приводным оснащением и сочетает увеличенный рабочий диапазон по диаметру с расширенным набором инструмента — как бокового, так и торцевого, что позволяет выполнять полный цикл комбинированной обработки деталей среднего диаметра без переустановки заготовки.

Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания — это исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью даже при значительном вылете. Максимальная длина обработки — 240 мм, что покрывает потребности в производстве валов, осей, штуцеров, втулок, золотников и других деталей класса «средний и крупный пруток».

Ключевые особенности модели ST-323III

• Рабочий диапазон — пруток диаметром до 32 мм, длина готовой детали до 240 мм
• 3 оси интерполяции (X1 / Y1 / Z1) — базовая кинематика для точения, расточки, сверления и фрезерования
• 17 позиций инструмента — 6 токарных (O.D.) + 4 торцевых фиксированных + 3 торцевых приводных + 4 приводных боковых
• Торцевой приводной инструмент (3 позиции) — позволяет выполнять фрезерование, сверление и нарезание резьбы с торца детали приводным инструментом
• Приводной боковой инструмент (4 позиции) — позволяет выполнять фрезерование пазов, сверление и нарезание резьбы с боковых направлений
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Без контршпинделя — модель оптимизирована под обработку с одной стороны, что снижает стоимость станка при сохранении расширенного функционала
• Система ЧПУ Mitsubishi — надёжное управление с поддержкой высокоскоростной обработки

Области применения

Автомат Taikan ST-323III эффективно применяется на производствах, выпускающих серийные и массовые точёные детали среднего диаметра со сложной комбинированной обработкой:

• пневматика и гидравлика — штуцеры, ниппели, золотники увеличенного диаметра с боковыми и торцевыми каналами
• автомобильная промышленность — валы, втулки, оси, шлицевые детали с фрезерованными элементами
• общее машиностроение — детали класса «средний пруток» с комбинированной обработкой
• энергетическое машиностроение — элементы арматуры, соединительные детали с боковыми и торцевыми отверстиями
• приборостроение — корпусные детали увеличенного диаметра с пазами, отверстиями и резьбой с разных сторон
• крепёжная и фурнитурная промышленность — детали с боковыми и торцевыми отверстиями и резьбой

Почему ST-323III выбирают для серийного производства

Модель ST-323III — это топовая 3-осевая модификация в линейке ST-серии с диаметром обработки 32 мм. По сравнению со станком ST-323II, который имеет только боковой приводной инструмент (5 позиций), модель ST-323III дополнительно оснащена 3 позициями торцевого приводного инструмента. Это позволяет выполнять фрезерование, сверление и нарезание резьбы не только с боковых, но и с торцевых направлений, что существенно расширяет технологические возможности без перехода на более сложные 5-осевые конфигурации.

По сравнению с моделью ST-263III (Ø26 мм) станок ST-323III расширяет рабочий диапазон по диаметру, что делает его универсальным решением для предприятий, обрабатывающих детали среднего диаметра. При этом количество приводного бокового инструмента составляет 4 позиции (как у ST-263III), что является компромиссом для сохранения жёсткости конструкции при работе с прутком увеличенного диаметра.

Наличие 17 позиций инструмента (6 токарных + 4 торцевых фиксированных + 3 торцевых приводных + 4 приводных боковых) обеспечивает выполнение полного цикла обработки сложных деталей без переустановки заготовки. Это сокращает время цикла, повышает точность позиционирования и снижает себестоимость операции при массовом выпуске.

Для более сложных деталей — со сверлением с противоположной стороны или полной 6-осевой обработкой — рекомендуется рассмотреть модели ST-325II (5 осей + контршпиндель) или ST-326 (6 осей) из той же линейки Taikan.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
