Автомат продольного точения Taikan ST-206 — 6-осевой станок с ЧПУ и контршпинделем, Ø20 мм, полная обработка с двух сторон

Автомат продольного точения Taikan ST-206 — полная 6-осевая обработка сложных деталей с двух сторон за одну установку

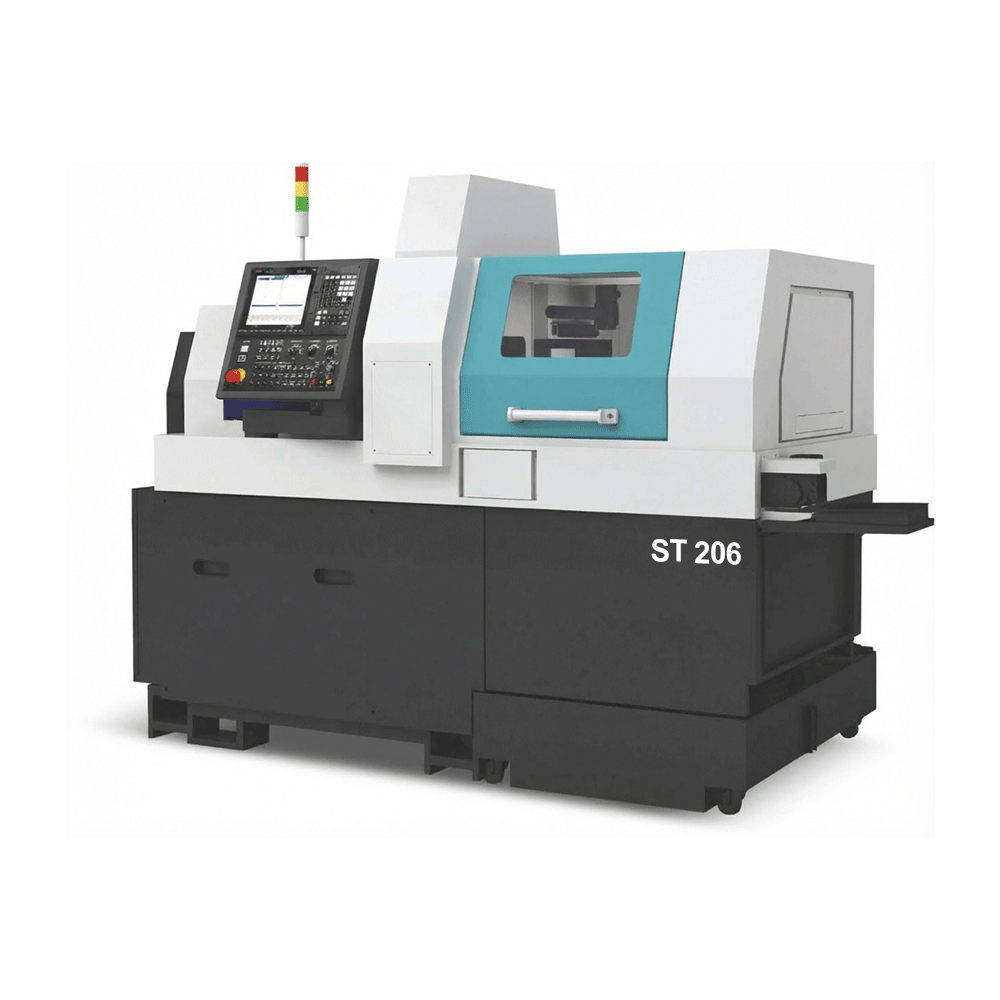

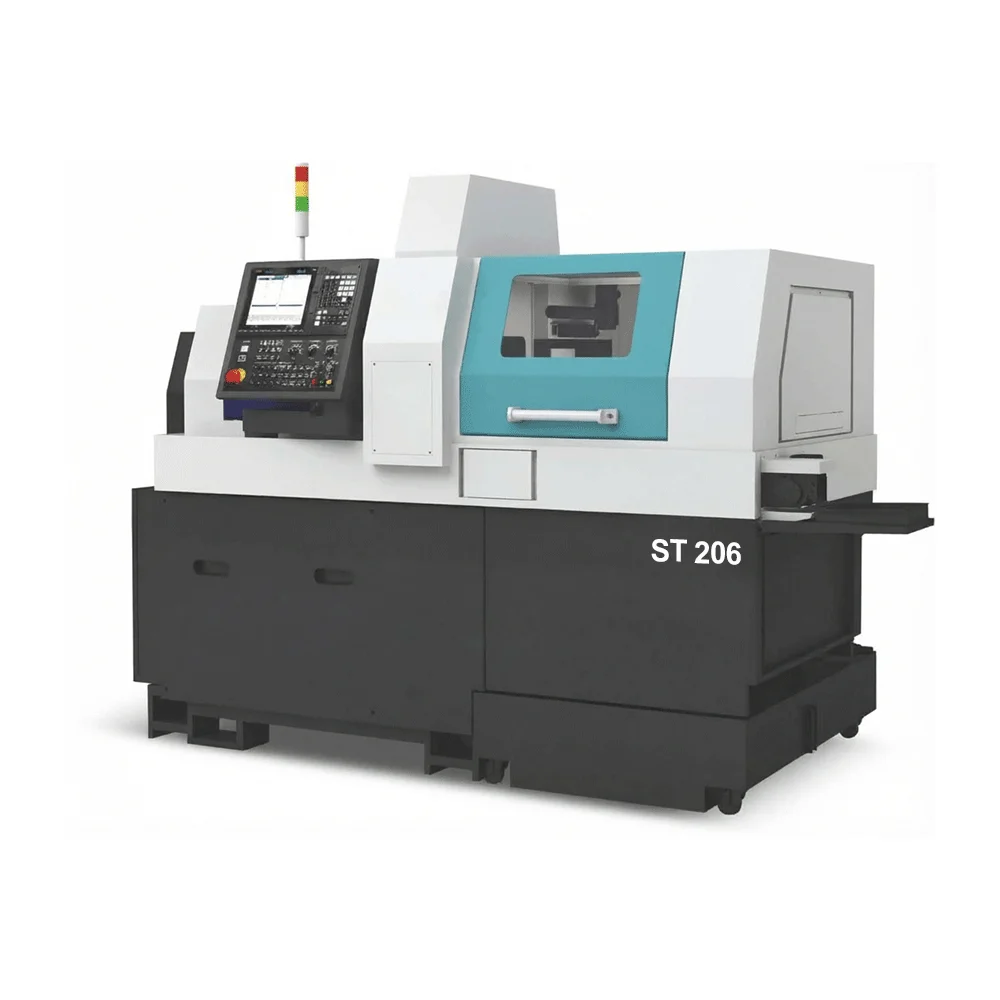

Taikan ST-206 — 6-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем и Y-осью на контршпинделе, предназначенный для высокоскоростной серийной и массовой обработки сложных мелких точёных деталей диаметром до 20 мм из прутка. Модель является флагманом 6-осевой линейки ST-серии и обеспечивает максимально полный цикл обработки деталей с двух сторон без переустановки заготовки.

Ключевое отличие от 5-осевых моделей ST-205I и ST-205II — наличие Y2-оси на контршпинделе, что даёт полную 6-осевую кинематику X1 / Y1 / Z1 / X2 / Y2 / Z2. Это позволяет выполнять не только точение и осевое сверление, но и полноценное фрезерование с обеих сторон детали — включая обработку вне осевой линии, что критически важно для сложных корпусных деталей, медицинских имплантов, элементов приборостроения и других изделий со сложной геометрией.

Ключевые особенности модели ST-206

• Рабочий диапазон — пруток диаметром до 20 мм, длина готовой детали до 240 мм
• 6 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Y2 / Z2 (контршпиндель)
• Контршпиндель с Y2-осью — полная 6-осевая обработка с противоположной стороны детали, включая фрезерование вне осевой линии
• Оснащение главного шпинделя — 6 токарных (O.D.) + 5 торцевых фиксированных + 2 торцевых приводных + 5 приводных боковых (всего 18 позиций)
• Оснащение контршпинделя — 4+5 торцевых фиксированных + 4 торцевых приводных инструмента
• Приводной инструмент на обоих шпинделях — позволяет выполнять фрезерование, сверление и нарезание резьбы как с главного, так и с контршпинделя
• Y-оси на обоих шпинделях — полноценное офф-лайн фрезерование с двух сторон детали
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Mitsubishi — надёжное управление с поддержкой высокоскоростной обработки и 6-осевой интерполяции

Области применения

Автомат Taikan ST-206 эффективно применяется на производствах, выпускающих серийные и массовые сложные мелкие точёные детали с максимально полной обработкой с двух сторон:

• медицинское оборудование — сложные импланты, элементы хирургического инструмента со сложной 3D-геометрией с двух сторон
• приборостроение и электроника — корпусные детали со сквозной обработкой, пазами и отверстиями в разных плоскостях
• автомобильная промышленность — валы, оси, шлицевые детали с полной обработкой торцов и боковых поверхностей
• пневматика и гидравлика — штуцеры, ниппели, золотники со сложной системой каналов с двух сторон
• часовая и ювелирная промышленность — сложные детали с полной обработкой
• аэрокосмическая отрасль — прецизионные детали с высокой геометрической сложностью

Почему ST-206 выбирают вместо ST-205II

Модель ST-206 — это флагман 20-миллиметровой линейки ST-серии. По сравнению с 5-осевой моделью ST-205II, ключевым преимуществом является наличие Y2-оси на контршпинделе. Это даёт следующие возможности:

• Полноценное офф-лайн фрезерование с контршпинделя — обработка пазов, канавок, плоскостей вне осевой линии детали с противоположной стороны
• Расширенная 6-осевая интерполяция — одновременная обработка по 6 осям для деталей со сложной 3D-геометрией
• Сокращение времени цикла — выполнение операций, которые на 5-осевом станке потребовали бы дополнительной переустановки или перевода на другой станок
• Повышение точности — обработка сложных деталей за одну установку исключает погрешности повторного позиционирования

По сравнению с моделью ST-266 (Ø26 мм) станок ST-206 оптимален для обработки деталей малого диаметра до 20 мм. Для задач обработки деталей среднего диаметра (до 26 мм) с аналогичной 6-осевой кинематикой рекомендуется рассмотреть модель ST-266 из той же линейки Taikan.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
