Автомат продольного точения Jianke MA20-5II — 5-осевой станок с ЧПУ и контршпинделем, Ø20 мм

Автомат продольного точения Jianke MA20-5II — 5-осевой станок с контршпинделем для обработки деталей среднего диаметра

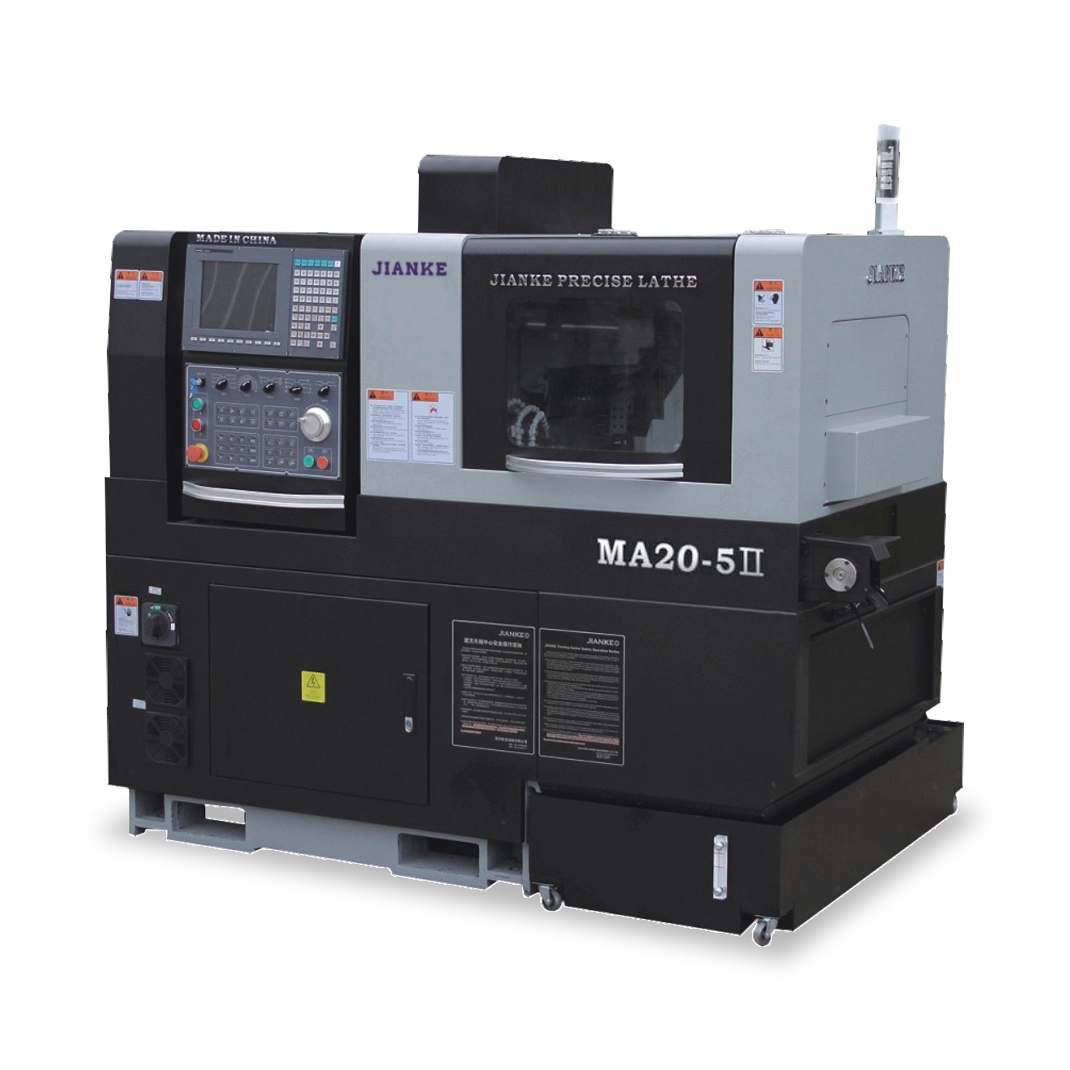

Jianke MA20-5II — 5-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем, предназначенный для высокоскоростной серийной и массовой обработки мелких и средних точёных деталей диаметром до 20 мм из прутка. Производитель — компания Nanjing Jianke Machinery Co., Ltd., основанная в 1999 году и являющаяся одним из первых в Китае разработчиков прецизионных автоматов продольного точения (более 70 патентов, статус национального высокотехнологичного предприятия). Модель MA20-5II отличается увеличенным ходом главного шпинделя (до 200 мм) и сочетает 5-осевую кинематику с обработкой детали с двух сторон за одну установку.

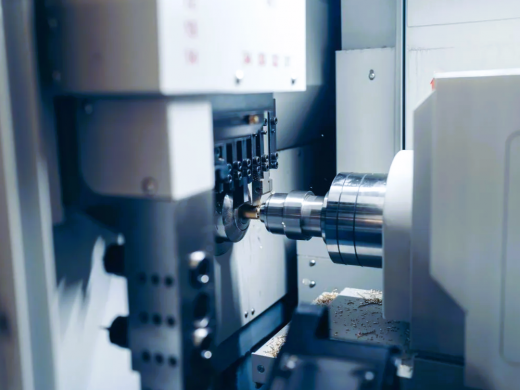

Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания — это исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью даже при значительном вылете. Наличие контршпинделя и 5 осей интерполяции (X1 / Y1 / Z1 / X2 / Z2) позволяет выполнять полную обработку детали с двух сторон за одну установку. Станок также поддерживает работу без направляющей втулки (режим 1:2.5D) для экономии материала при обработке коротких деталей.

Ключевые особенности модели MA20-5II

• Рабочий диапазон — пруток диаметром до 20 мм, длина готовой детали до 200 мм (со втулкой) или до 1:2.5D (без втулки)
• 5 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Z2 (контршпиндель)
• Контршпиндель — обработка детали с противоположной стороны за одну установку
• Оснащение главного шпинделя — 6 токарных (O.D.) + 4 торцевых фиксированных + 4 приводных боковых; торцевой приводной инструмент — опционально
• Оснащение контршпинделя — 4 торцевых фиксированных инструмента; торцевой приводной инструмент — опционально
• Высокоскоростной шпиндель — до 10 000 об/мин с мощностью 2.2 кВт (постоянная) / 3.7 кВт (кратковременная)
• Быстрые перемещения — X1: 24 м/мин, Z1/Y1/X2/Z2: 32 м/мин
• Приводной инструмент — ER16 до 6000 об/мин, ER11 до 10 000 об/мин, двигатель 1.0/1.1 кВт
• Ход контршпинделя — 265 мм
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности (опционально — без втулки)
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Fanuc — надёжное управление с поддержкой высокоскоростной обработки и 5-осевой интерполяции
• Масса станка — 3050 кг, высокая жёсткость конструкции

Области применения

Автомат Jianke MA20-5II эффективно применяется на производствах, выпускающих серийные и массовые мелкие и средние точёные детали с обработкой с двух сторон:

• медицинское оборудование — элементы хирургического инструмента, имплантов, диагностических систем
• приборостроение и электроника — корпусные детали, контакты, разъёмы со сквозной обработкой
• автомобильная промышленность — валы, оси, шлицевые детали с обработкой торцов с двух сторон
• пневматика и гидравлика — штуцеры, ниппели, золотники с боковыми каналами
• крепёжная и фурнитурная промышленность — детали с обработкой с двух сторон
• часовая и ювелирная промышленность — сложные детали с полной обработкой

Почему MA20-5II выбирают для серийного производства

Модель MA20-5II — это оптимальное решение для обработки деталей среднего диаметра с увеличенным ходом главного шпинделя (200 мм). Оснащение главного шпинделя (6 токарных + 4 торцевых фиксированных + 4 приводных боковых) обеспечивает выполнение полного цикла обработки с фрезерованием и сверлением с боковых направлений. Контршпиндель с 4 торцевыми фиксированными инструментами позволяет выполнять обработку с противоположной стороны детали.

Ключевые преимущества Jianke MA20-5II:

• Высокоскоростной шпиндель — 10 000 об/мин с мотором 2.2/3.7 кВт
• Быстрые перемещения — до 32 м/мин по осям Z1/Y1/X2/Z2
• Гибкая конфигурация — работа с втулкой (высокая точность) и без втулки (экономия материала)
• Приводной инструмент с высокой скоростью — ER11 до 10 000 об/мин
• Мощная конструкция — масса 3050 кг обеспечивает высокую жёсткость
• Импортные комплектующие — подшипники NSK, направляющие THK
• Абсолютные энкодеры — не требуется возврат в нулевую точку при включении

По сравнению с моделью MA25-5II (Ø25 мм) станок MA20-5II оптимален для обработки деталей диаметром до 20 мм. Для задач с максимальной сложностью обработки — с Y-осью на контршпинделе и полной 6-осевой кинематикой — рекомендуется рассмотреть модель MA20-6S из той же линейки Jianke.

Компания «ИНКОР» — официальный партнёр Jianke в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
