Турция
Виды обработки на станке:
1-Пробивка:
С помощью пробивного инструмента можно легко и эффективно делать отверстия различного диаметра при различной толщине. Пуансоны и матрицы легко меняются. Специальная оснастка и пуансоны предоставляются по запросу клиента.
2-Резка:
С помощью этой станции можно резать квадратные и круглые прутки. Заменив ножи, также можно резать швеллер, двутавр и тавр. Специальные ножи предоставляются по запросу клиента.
3-Резка уголков:
С помощью этой станции и специальных ножей можно эффективно резать угловой прокат под углом 90° или 45°..
4-Резка листового металла:
С помощью этой станции можно легко выполнять работы по резке полосового металла.
5-Вырубная обработка:
С помощью этой станции можно производить вырубку П-образных пазов. В стандартной комплектации станок поставляется с прямым вырубным инструментом По запросу предоставляется специальный инструмент для V-образной вырубки.
Узел пробивки Узел отрезки прутков Узел отрезки брусков
Узел отрезки уголков Узел отрезки листового металла Узел для вырубной операции

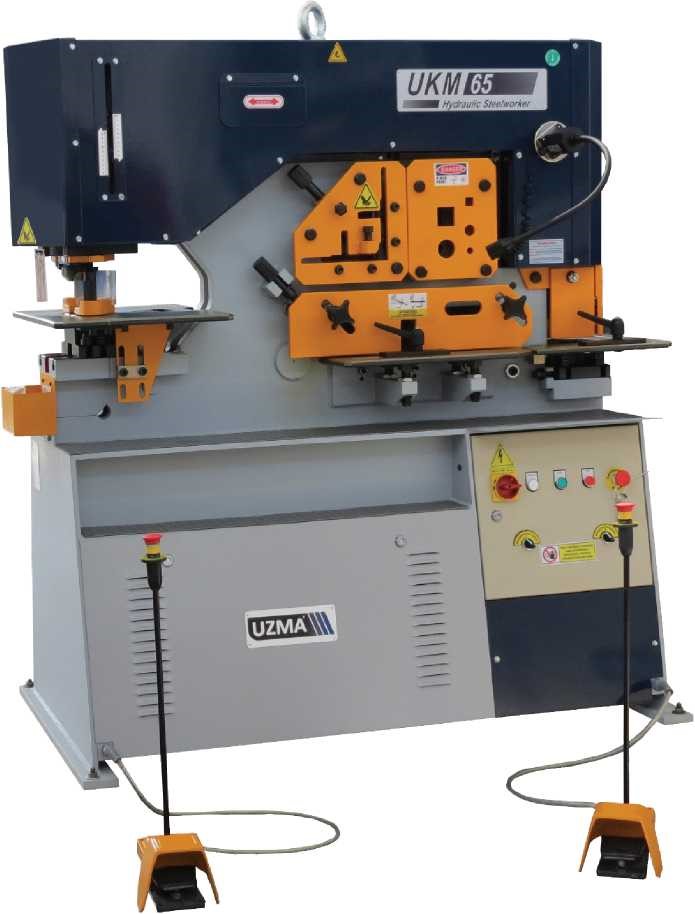

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UZMA UKM 65 |
|
||
Наименование |
Ед. изм. |
Значение |
|
Усилие |
тонн |
65 |
|
Пробивка (штамповка) отверстий*
|
Диаметр х максимальную Толщину |
мм |
Ø 26х20 |
Диаметр х Толщину |
Ø 57х10 |
||
Максимальный диаметр |
Ø 110х3 |
||
Ход |
55 |
||
Количество ударов в (20 мм) |
25 |
||
Глубина зева |
305 |
||
Рабочая высота |
1030 |
||
*Для пуансонов диаметром более 30 мм необходим специальный держатель инструмента |
|||
Резка круглого / квадратного прутка
|
мм |
Ø 45 |
|
45 |
|||
Резка уголка
|
Угловой профиль (90°) |
мм |
120 х 120 х 12 |
Угловой профиль (45°) |
70 х 10 |
||
Рабочая высота |
1140 |
||
Резка полосового проката
|
Лист (ширина х толщина) |
мм |
300 х 20 |
Лист (ширина х толщина) |
375 х 15 |
||
Длина ножей |
380 |
||
Резка под углом |
100 х 15 |
||
Рабочая высота |
900 |
||
П-образная вырубка
|
Толщина |
мм |
10 |
Ширина |
45 |
||
Глубина |
90 |
||
Рабочая высота |
900 |
||
Опциональное оснащение
|
Ножи для резки U-H профиля (UPN–IPN) – для резки швеллера и двутавра |
мм |
120 х 58 |
Ножи для резки Т-профиля (тавра) |
90 х 11 |
||
Опциональное оснащение
|
V-образная вырубка |
мм |
100 х 100 х 10 |
Опциональное оснащение
|
V-образная гибка прутка |
мм |
250 х 15 |
V-образная гибка листа |
500 х 3 |
||
Опциональное оснащение
|
Пробивка на высечке – глубина |
мм |
125 |
Пробивка на высечке – максимальные размеры |
38 х 18 |
||
Мощность двигателя |
кВт |
5,5 |
|
Длина |
мм |
1700 |
|
Ширина |
мм |
950 |
|
Высота |
мм |
1880 |
|
Вес (ориентировочно) |
кг |
1600 |
