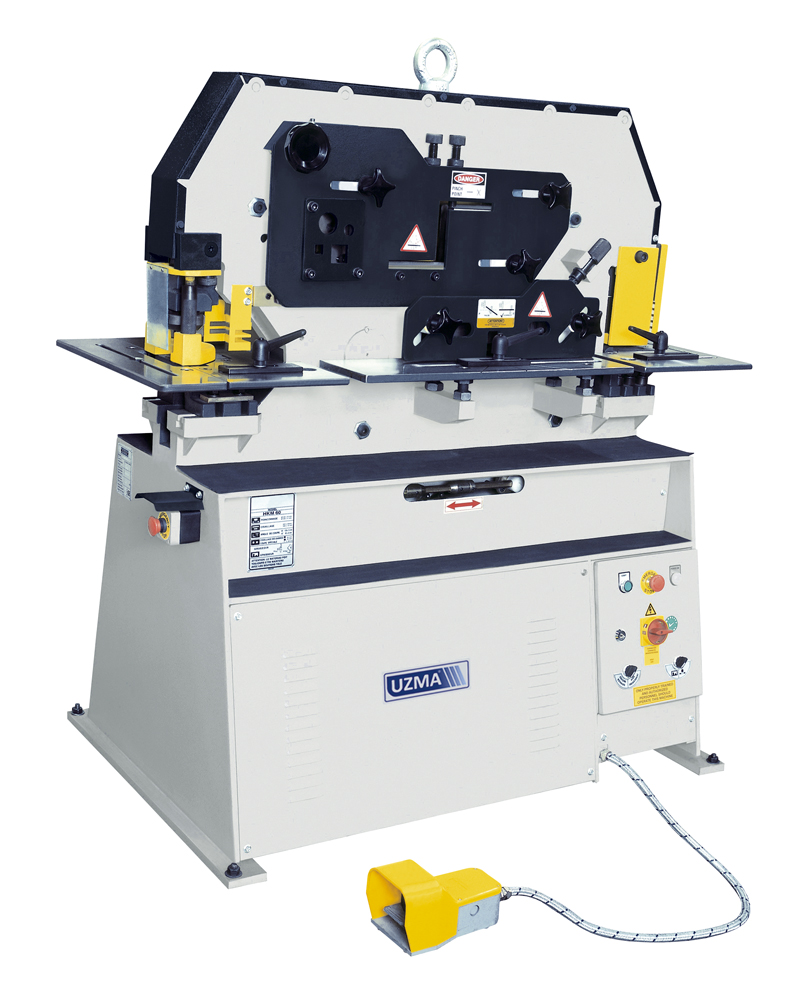

Пресс-ножницы UZMA серии UKM 45

Усилие, тонн: 45
Пробивка (Диаметр х максимальную Толщину): Ø 22х15
Резка круглого / квадратного прутка: Ø 30, 25
Резка уголка 90°: 100 х 100 х 10
Вес, кг: 1300

Все характеристики

Отправить запрос

Страна-производитель:

Турция

Описание
Характеристики

Описание

Станки UZMA серии UKM производятся в виде одноцилиндровых и двухцилиндровых моделей. Модели с одним цилиндром имеют 4 рабочие станции, а модели с двумя цилиндрами - 5 рабочих станций. Пресс-ножницы UZMA UKM предназначены для резки, высечки, пробивки отверстий в металлическом листе и профиле, для резки сортового и фасонного проката (уголок, круг, квадрат, швеллер, тавр, двутавр) под углами 90° и 45°. Многопозиционная рабочая станция позволяет производить операции пробивки, резки, вырубки на одном станке.

Виды обработки на станке:

1-Пробивка:
С помощью пробивного инструмента можно легко и эффективно делать отверстия различного диаметра при различной толщине. Пуансоны и матрицы легко меняются. Специальная оснастка и пуансоны предоставляются по запросу клиента.

2-Резка:
С помощью этой станции можно резать квадратные и круглые прутки. Заменив ножи, также можно резать швеллер, двутавр и тавр. Специальные ножи предоставляются по запросу клиента.

3-Резка уголков:
С помощью этой станции и специальных ножей можно эффективно резать угловой прокат под углом 90° или 45°..

4-Резка листового металла:
С помощью этой станции можно легко выполнять работы по резке полосового металла.

5-Вырубная обработка:
С помощью этой станции можно производить вырубку П-образных пазов. В стандартной комплектации станок поставляется с прямым вырубным инструментом По запросу предоставляется специальный инструмент для V-образной вырубки.

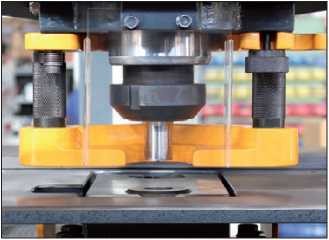

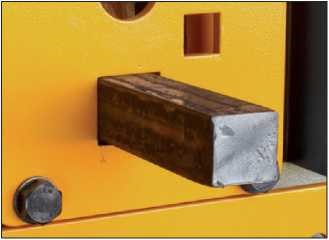

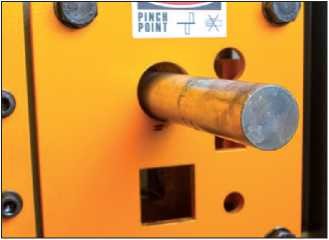

Узел пробивки Узел отрезки прутков Узел отрезки брусков

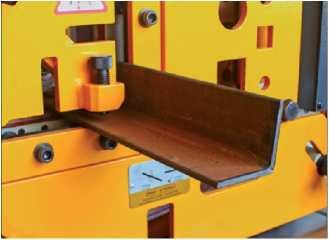

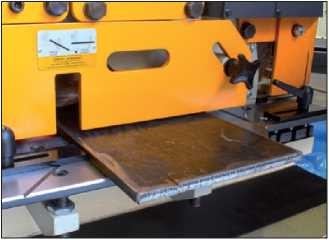

Узел отрезки уголков Узел отрезки листового металла Узел для вырубной операции

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UZMA UKM 45
Наименование		Ед. изм.	Значение
Усилие		тонн	45
Пробивка (штамповка) отверстий*	Диаметр х максимальную Толщину	мм	Ø 22х15
	Диаметр х Толщину		Ø 38х8
	Максимальный диаметр		Ø 110х3
	Ход		50
	Количество ударов в (20 мм)		20
	Глубина зева		175
	Рабочая высота		940
*Для пуансонов диаметром более 30 мм необходим специальный держатель инструмента
Резка круглого / квадратного прутка		мм	Ø 30
Резка круглого / квадратного прутка		мм	25
Резка уголка	Угловой профиль (90°)	мм	100 х 100 х 10
	Угловой профиль (45°)		70 х 6
	Рабочая высота		1140
Резка полосового проката	Лист (ширина х толщина)	мм	200 х 15
	Лист (ширина х толщина)		300 х 12
	Длина ножей		316
	Резка под углом		80 х 10
	Рабочая высота		940
П-образная вырубка	Толщина	мм	8
	Ширина		35
	Глубина		75
	Рабочая высота		940
Опциональное оснащение	Ножи для резки U-H профиля (UPN–IPN) – для резки швеллера и двутавра	мм	80 х 45
Опциональное оснащение	Ножи для резки Т-профиля (тавра)	мм	40 х 6
Опциональное оснащение	V-образная вырубка	мм	100 х 100 х 8
Опциональное оснащение	V-образная гибка прутка	мм	100 х 12
Опциональное оснащение	V-образная гибка листа	мм	-
Опциональное оснащение	Пробивка на высечке – глубина	мм	85
Опциональное оснащение	Пробивка на высечке – максимальные размеры	мм	18 х 12
Мощность двигателя		кВт	4
Длина		мм	1700
Ширина		мм	600
Высота		мм	1400
Вес (ориентировочно)		кг	1300
