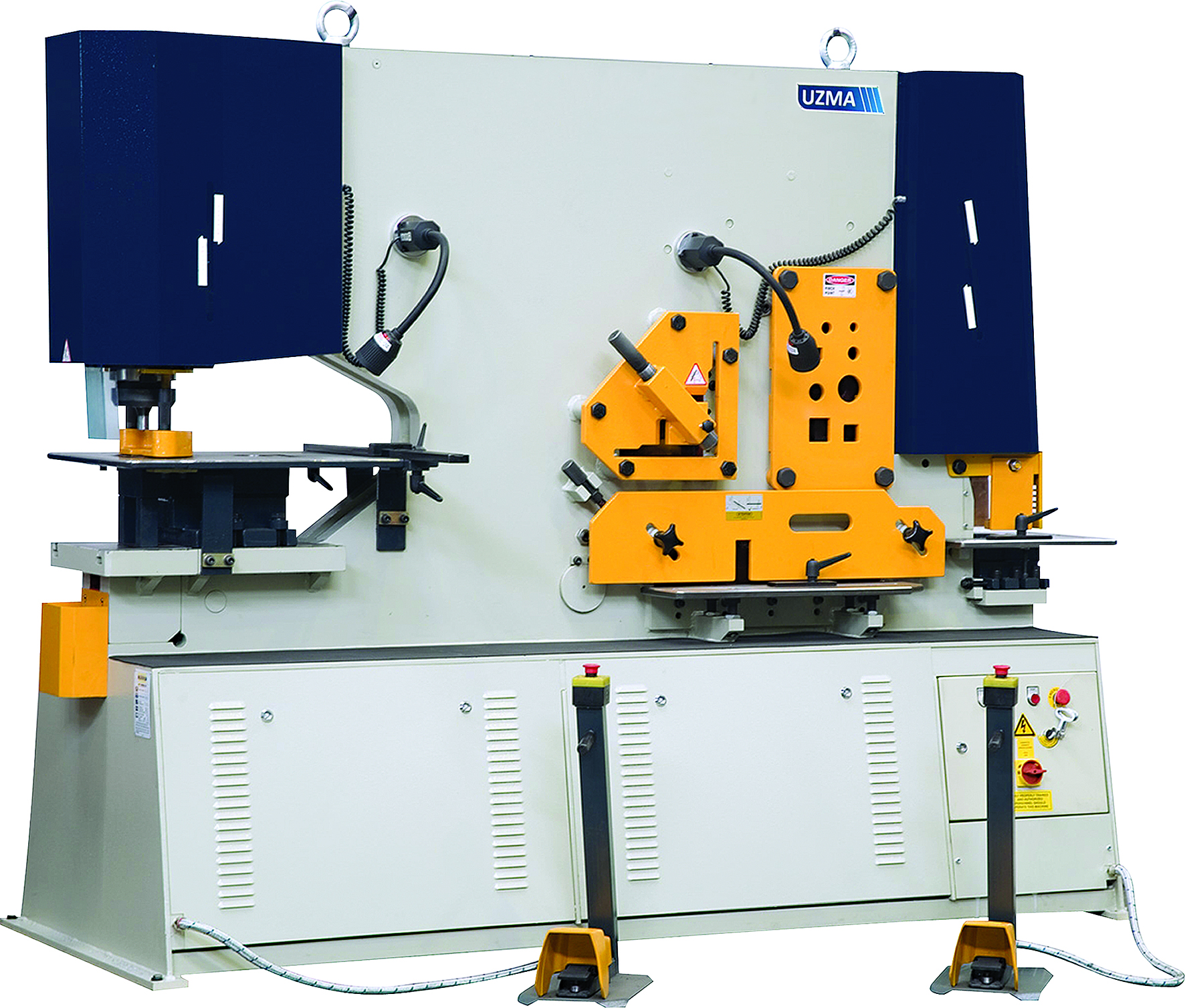

Пресс-ножницы UZMA серии UKM 115
Пробивка (Диаметр х максимальную Толщину): Ø 34х26
Резка круглого / квадратного прутка: Ø 55, 50
Резка уголка 90°: 150 х 150 х 18
Вес, кг: 3100
Страна-производитель:
Турция
Станки UZMA серии UKM производятся в виде одноцилиндровых и двухцилиндровых моделей. Модели с одним цилиндром имеют 4 рабочие станции, а модели с двумя цилиндрами - 5 рабочих станций. Пресс-ножницы UZMA UKM предназначены для резки, высечки, пробивки отверстий в металлическом листе и профиле, для резки сортового и фасонного проката (уголок, круг, квадрат, швеллер, тавр, двутавр) под углами 90° и 45°. Многопозиционная рабочая станция позволяет производить операции пробивки, резки, вырубки на одном станке.
Виды обработки на станке:
1-Пробивка:
С помощью пробивного инструмента можно легко и эффективно делать отверстия различного диаметра при различной толщине. Пуансоны и матрицы легко меняются. Специальная оснастка и пуансоны предоставляются по запросу клиента.
2-Резка:
С помощью этой станции можно резать квадратные и круглые прутки. Заменив ножи, также можно резать швеллер, двутавр и тавр. Специальные ножи предоставляются по запросу клиента.
3-Резка уголков:
С помощью этой станции и специальных ножей можно эффективно резать угловой прокат под углом 90° или 45°..
4-Резка листового металла:
С помощью этой станции можно легко выполнять работы по резке полосового металла.
5-Вырубная обработка:
С помощью этой станции можно производить вырубку П-образных пазов. В стандартной комплектации станок поставляется с прямым вырубным инструментом По запросу предоставляется специальный инструмент для V-образной вырубки.
Узел пробивки Узел отрезки прутков Узел отрезки брусков
Узел отрезки уголков Узел отрезки листового металла Узел для вырубной операции
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UZMA UKM 115 |
|
||
|
Наименование |
Ед. изм. |
Значение |
|
|
Усилие |
тонн |
115 |
|
|
Пробивка (штамповка) отверстий*
|
Диаметр х максимальную Толщину |
мм |
Ø 34х26 |
|
Диаметр х Толщину |
Ø 55х16 |
||
|
Максимальный диаметр |
Ø 110х5 |
||
|
Ход |
80 |
||
|
Количество ударов в (20 мм) |
25 |
||
|
Глубина зева |
355 |
||
|
Рабочая высота |
1050 |
||
|
*Для пуансонов диаметром более 30 мм необходим специальный держатель инструмента |
|||
|
Резка круглого / квадратного прутка
|
мм |
Ø 55 |
|
|
50 |
|||
|
Резка уголка
|
Угловой профиль (90°) |
мм |
150 х 150 х 18 |
|
Угловой профиль (45°) |
80 х 10 |
||
|
Рабочая высота |
1160 |
||
|
Резка полосового проката
|
Лист (ширина х толщина) |
мм |
380 х 25 |
|
Лист (ширина х толщина) |
600 х 15 |
||
|
Длина ножей |
610 |
||
|
Резка под углом |
120 х 15 |
||
|
Рабочая высота |
900 |
||
|
П-образная вырубка
|
Толщина |
мм |
13 |
|
Ширина |
60 |
||
|
Глубина |
100 |
||
|
Рабочая высота |
900 |
||
|
Опциональное оснащение
|
Ножи для резки U-H профиля (UPN–IPN) – для резки швеллера и двутавра |
мм |
160 х 90 |
|
Ножи для резки Т-профиля (тавра) |
100 х 12 |
||
|
Опциональное оснащение
|
V-образная вырубка |
мм |
100 х 100 х 13 |
|
Опциональное оснащение
|
V-образная гибка прутка |
мм |
250 х 22 |
|
V-образная гибка листа |
700х 3 |
||
|
Опциональное оснащение
|
Пробивка на высечке – глубина |
мм |
125 |
|
Пробивка на высечке – максимальные размеры |
38 х 12 |
||
|
Мощность двигателя |
кВт |
7,5 |
|
|
Длина |
мм |
1880 |
|
|
Ширина |
мм |
790 |
|
|
Высота |
мм |
1990 |
|
|
Вес (ориентировочно) |
кг |
3100 |
|
