Китай
- Гарантия: 24 месяца
- Доставка по России
- ПНР. Обучение: 16 часов
- Сервис 24/7: горячая линия, удаленная диагностика и выезд на предприятие

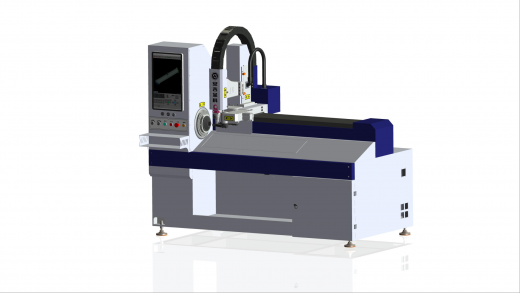

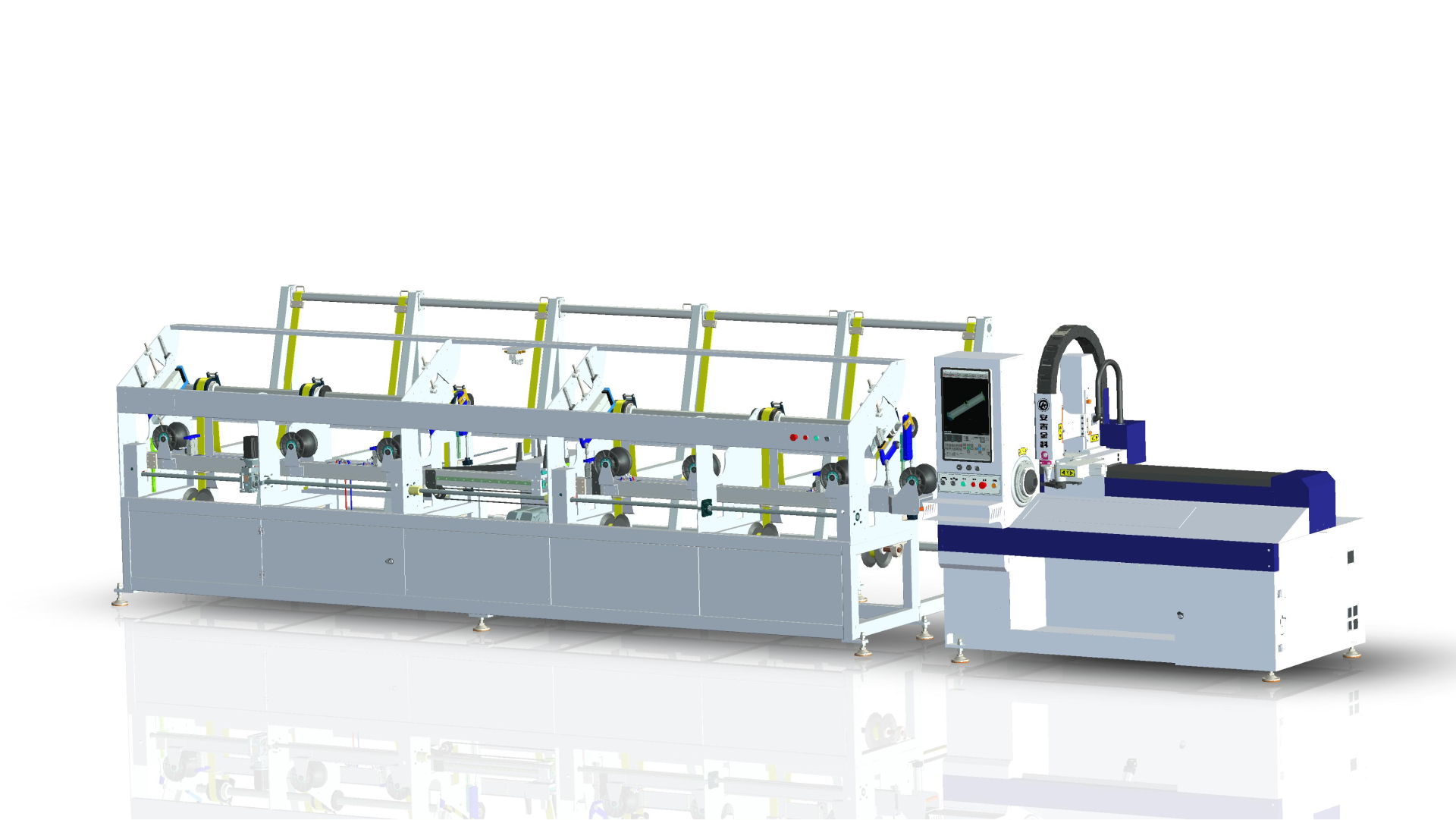

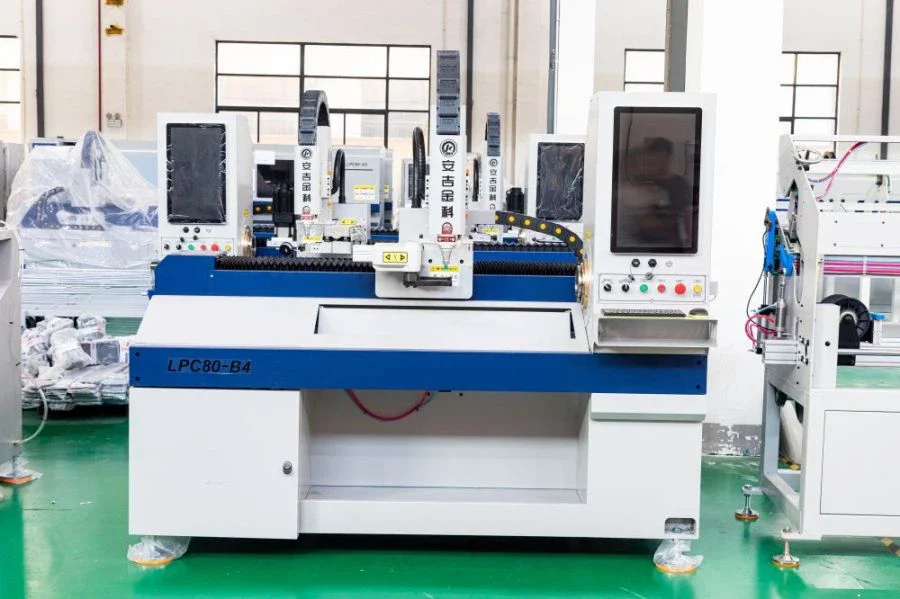

Станок LPC80-B4-BF6000 - это модель высокоскоростного станка с открытой зоной резки и автоматической подачей с ручной регулировкой диаметра трубы. Идеальное решение для быстрой и длительной обработки труб одного диаметра в диапазоне от 13 до 80 мм.

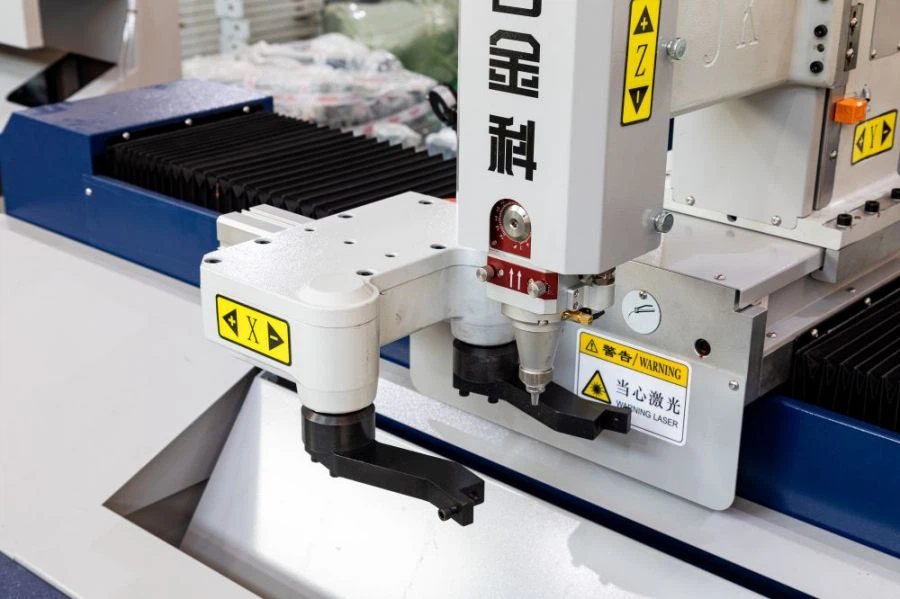

Преимуществом является высокая скорость обработки заготовок с минимальным остатком трубы. Отличительной особенностью от привычных лазерных труборезов является вытягивание трубы в зону резки за счет пневмозахвата.
В труборезах данной серии используется цанговый патрон, позволяющий удерживать заготовку с высокой точностью без люфтов и деформаций, или универсальный патрон, не требующий дополнительной оснастки при смене диаметров обрабатываемых труб.
- Запатентованная собственная система управления xTubeCut
- TubeCUT – запатентованное компанией Anji специализированное ПО для профессиональной резки труб. TubeCUT оптимизирует рабочие процессы, улучшая точность и эффективность резки.
Оптоволоконные лазерные труборезы серии LPC – идеальное решение для мебельных производств, автомобилестроения, строительства, производства различного оборудования – медицинского, фитнес-оборудования и других отраслей, в которых применяются трубы малых и средних диаметров.
СТАНИНА

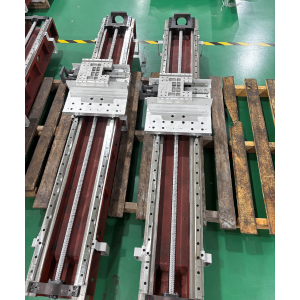

Механическая часть лазерного станка отвечает за перемещение по осям X, Y и Z, включая рабочую платформу резки. Устойчивость станка имеет решающее значение, так как она напрямую влияет на точность резки.
Все части, где происходит перемещение изготовлены из цельно литого металла. Что гарантирует отсутствие вибраций, и высокую точность перемещений.

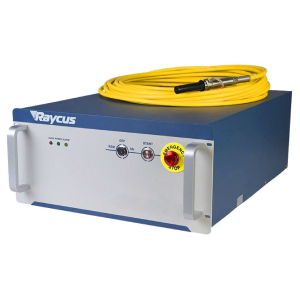

Источник лазерного излучения
Станки лазерной резки Anji Jinke могут комплектоваться источником лазерного излучения Raycus (Китай), IPG (Россия) с мощностью от 1 до 3 кВт.
Постоянный параметр пучка BPP в полном диапазоне мощности, хорошее качество луча, маленькое пятно луча, эффективность электрооптического преобразования более 30%.
Режущая голова

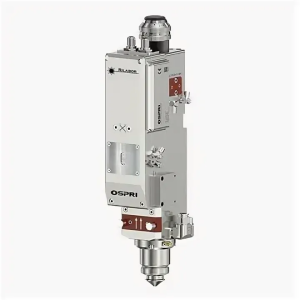

Лазерная режущая голова Ospri LC40 с полностью герметичной внутренней структурой позволяет избежать загрязнение линз. Автоматическая фокусировка обеспечивает точную и удобную настройку. Коллиматорный и фокусный блок оснащены системой водяного охлаждения, сопловая часть охлаждается воздушным потоком. Активное охлаждение оптической и сопловой части обеспечивает высокую продолжительность работы и защиту от перегрева.

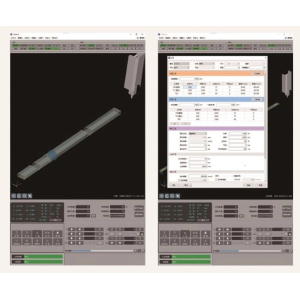

СИСТЕМА ЧПУ
Cистема управления TubeCut является основной операционной системой станка для резки волоконным лазером, которая в основном управляет перемещениями осей X, Y и Z и регулирует выходную мощность лазера.
Точность и эффект резки могут быть эффективно улучшены за счет точного управления программным обеспечением.
Система смазки
Для обеспечения безопасности и соблюдения правил техники безопасности все станки Anji Jinke смазываются вручную.

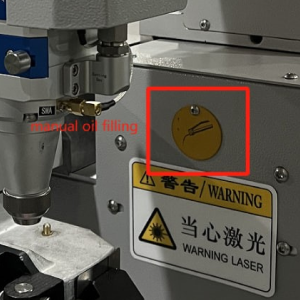

Отверстие для заправки масла в LPC80-B4 расположено в основании лазерной головки, как показано на фотографии.
стойка подачи трубы

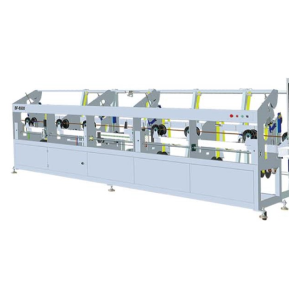

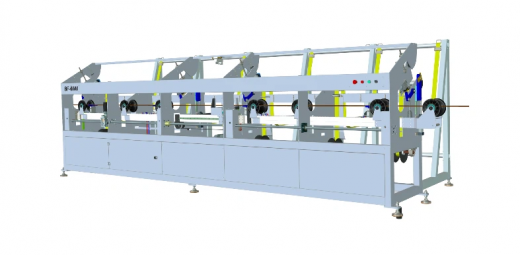

Стойка подачи выполняет роль накопителя трубной продукции.
Автоматическая подача обеспечивает непрерывную работу, не требует внимания оператора.
Ручная регулировка зазора промежуточного накопителя.
водяное охлаждение

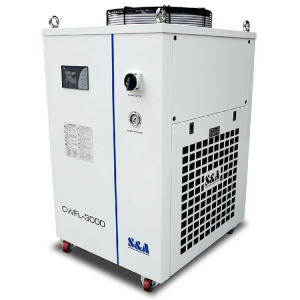

Система водяного охлаждения с функциями сигнализации о превышении температуры, защиты от перерасхода, защиты уровня воды и другими сигналами безопасности.
Технические характеристики
|
Наименование |
Значение |
|
Мощность лазерного источника, Вт |
1500/2000/3000 |
|
Лазерный источник |
Raycus |
|
Диапазон диаметров круглых труб, мм |
13-80 |
|
Диапазон диаметров квадратных труб, мм |
13x60 |
|
Длина труб, мм |
5000-7000 |
|
Минимальный остаток трубы, мм |
50 |
|
Ход по оси X, мм |
950 |
|
Ход по оси Y, мм |
60 |
|
Ход по оси Z, мм |
100 |
|
Макс. скорость холостого хода по оси X/Y/Z, м/мин |
48/30/30 |
|
Макс. скорость вращения патрона, об/мин |
150 |
|
Точность позиционирования, мм |
±0,03 |
|
Точность повторного позиционирования, мм |
±0,02 |
|
Точность захвата трубы, мм |
±0,01 |
|
Точность резки, мм |
±0,05 |
|
Максимальное ускорение, G |
1,5 |
|
Габаритные параметры, мм |
8200x2000x1960 |
|
Вес станка, кг |
900 |
|
Вес системы погрузки, кг |
1100 |
Стандартная комплектация
| Наименование | Производитель |
| Режущая голова | OSPRI LC40 (Китай) |
| Источник лазерного излучения | Raycus CE (Китай) |
| ШВП | TBI (Тайвань) |
| Линейные направляющие | HIWIN (Тайвань) |
| Редуктор | FASTON (Тайвань) |
| Серводвигатель и сервопривод | INOVANCE (Китай) |
| Система управления и софт | TubeCut, Zmotion (Китай) |
| Пневматические комплектующие | SMC (Япония) |
| Чиллер (система активного охлаждения) |
S&A (Китай) |
| Стабилизатор напряжения | Kingbao (Китай) |
| Основные электрические компоненты | Schneider (Франция) |
| Реечная шестерня с двойным приводом | SMG |
Также в составе комплектации:
- инструменты для технического обслуживания станка;
- инструкция по эксплуатации и техническому обслуживанию станка на русском языке;
- документация (инструкция) на систему управления на русском языке.
