Все эти элементы станка оптимизированы программным обеспечением SolidWorks, которое значительно повышает жесткость и устойчивость станка и его элементов, а также снижает деформации и вибрации, вызванные обработкой.

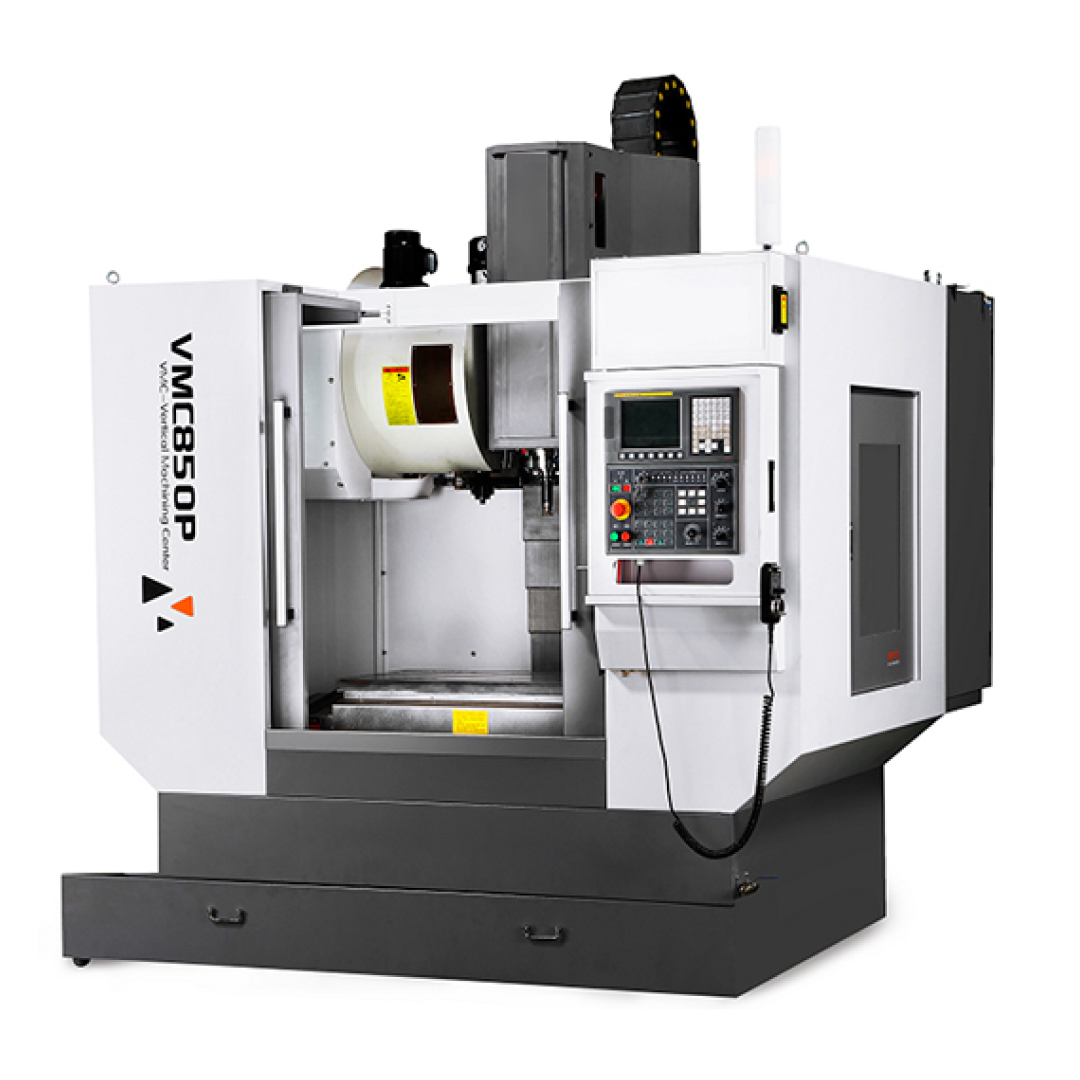

Этот станок может выполнять операции фрезерования, сверления, развёртывания, нарезание резьбы и как правило используется в военной, горнодобывающей, автомобильной промышленности и других отраслях механической обработки. Станок может быть использован для серийного и массового производства, и может быть выведен в автоматическую производственную линию.

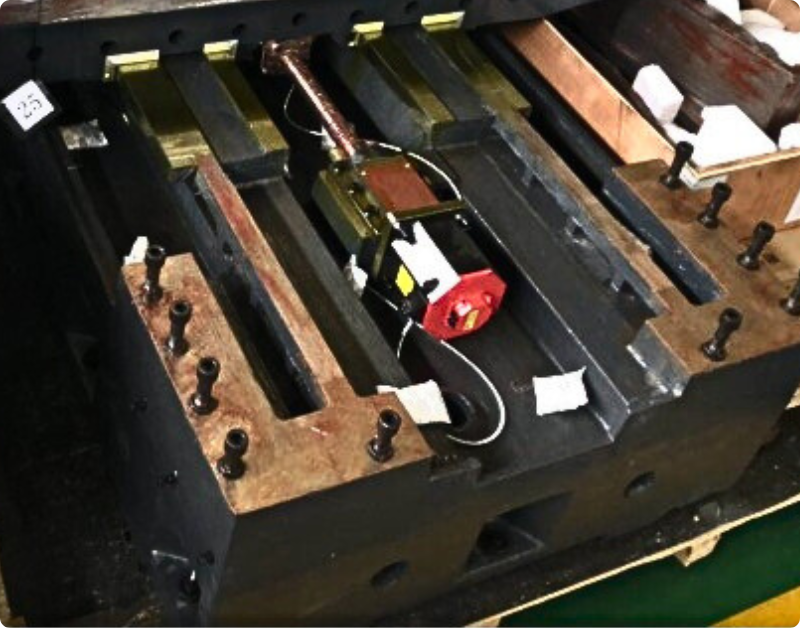

станина
Массивная конструкция станины выполнена из высококачественного чугуна НТ300 благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость станка при продолжительном использовании.
Анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость конструкции и свести к минимуму деформацию.
Благодаря широкой монолитной станине с линейными направляющими и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола.
Перенос массы инструментального магазина на станину станка повышает надежность работы устройства смены инструмента и продлевает срок его службы.

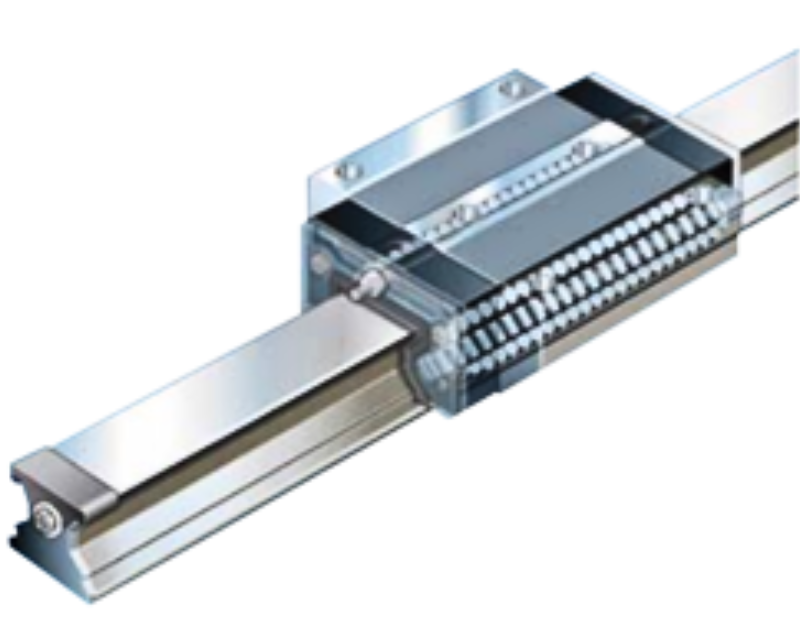

направляющие

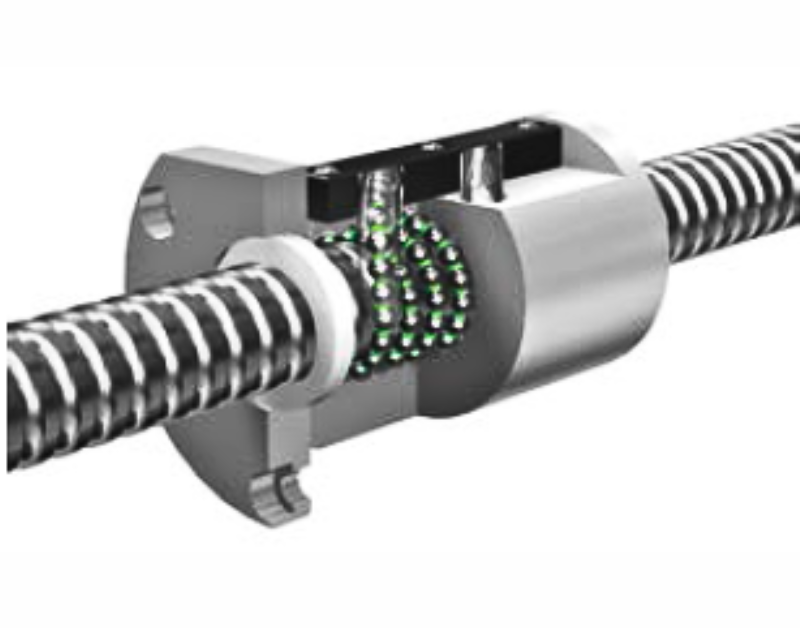

ШВП
ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка. В качестве поставщиков ШВП используются лучшие мировые производители HIWIN (Япония) / PMI (Тайвань) / THK (Япония).

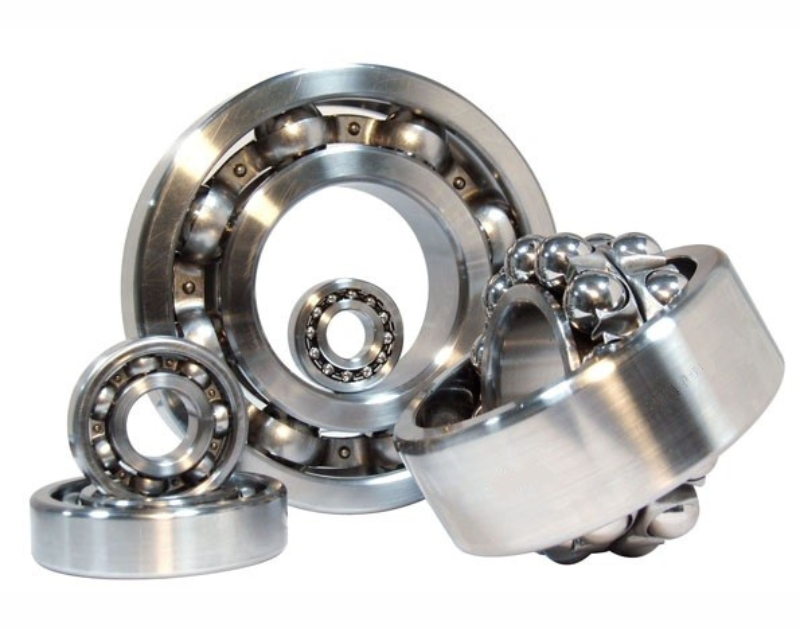

Подшипники
система быстрых перемещений
шпиндель

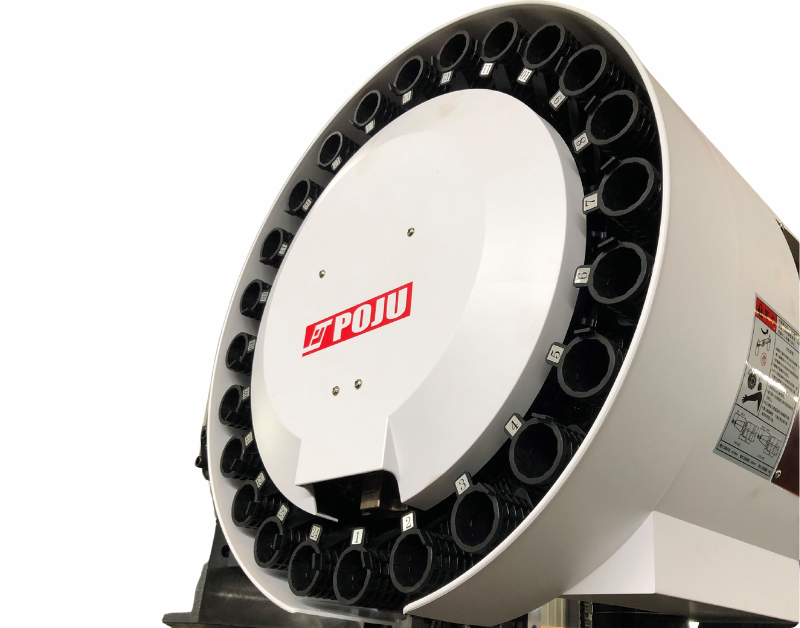

система автоматической смены инструмента
система охлаждения
Станок оснащён высокопроизводительным погружным насосом и баком для СОЖ большой ёмкости. Скорость потока составляет 40 л/мин, что обеспечивает достаточное охлаждение. На торце шпиндельной бабки расположены сопла, через которое подаётся СОЖ на инструмент и заготовки. Станок оборудован пневматическим пистолетом для очистки деталей от стружки.
пневматическая система
Каждый раз, когда происходит смена инструмента, из центра шпинделя выдувается чистый сжатый воздух для очистки внутреннего отверстия шпинделя и хвостовика инструмента, что повышает точность и жёсткость крепления шпинделя и инструмента и увеличивает срок службы шпинделя.
система смазки

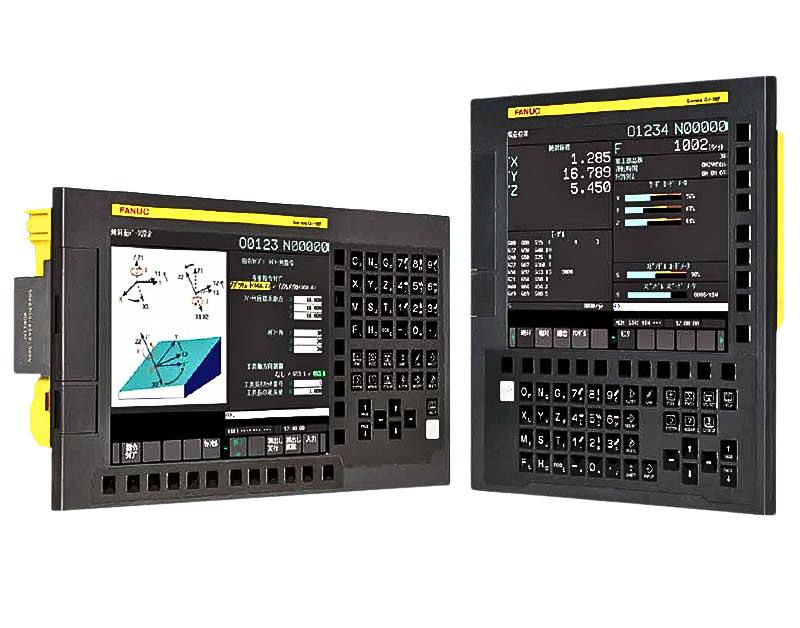

Система управления ЧПУ Fanuc 0i-MF Plus

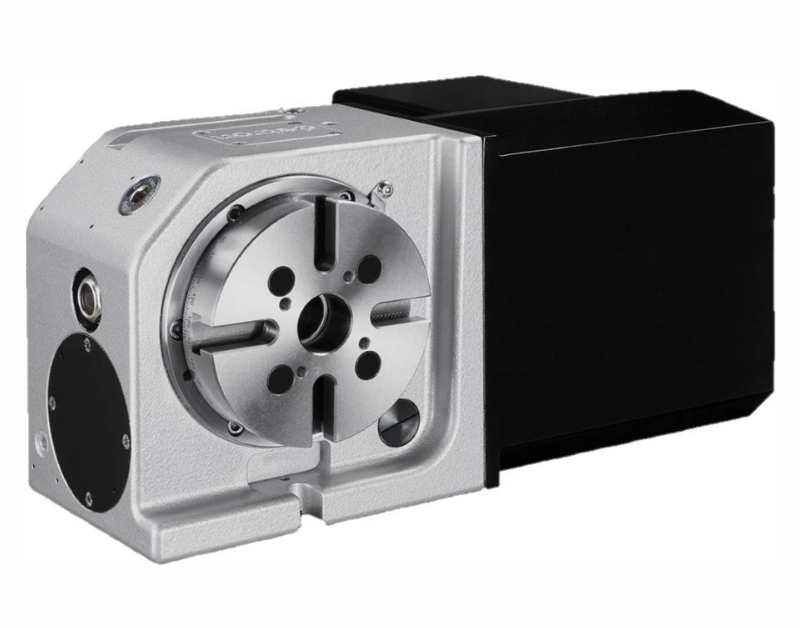

Поворотный стол Detron (Тайвань) (опция)
Возможность установки поворотного стола Detron с ЧПУ (дополнительная 4-ая ось) расширяет функционал оборудования, позволяя производить механическую обработку заготовки в нескольких плоскостях. Компания «Инкор» является официальным представителем компании Detron в России. Наши инженеры имеют большой опыт пуско-наладки и обслуживания столов
|
Наименование |
Ед.изм. |
Значение |
|
|
Стол |
Размер стола |
мм |
1000х500 |
|
Ширина Т-образного паза |
мм |
18 |
|
|
Количество Т-образных пазов |
шт. |
5 |
|
|
Расстояние между Т-образными пазами |
мм |
100 |
|
|
Максимальная допустимая нагрузка на стол |
кг |
600 |
|
|
Шпиндель |
Тип передачи |
|
ременный |
|
Мощность привода шпинделя |
кВт |
11/15 |
|
|
Частота вращения шпинделя |
об/мин |
8 000 |
|
|
Конус шпинделя |
|
BT-40 |
|
|
Расстояние от торца шпинделя до стола |
мм |
100 – 650 |
|
|
Расстояние от стола до пола |
мм |
900 |
|
|
Расстояние от центра шпинделя до колонны |
мм |
582 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
850 |
|
Перемещение по оси Y |
мм |
500 |
|
|
Перемещение по оси Z |
мм |
550 |
|
|
Ускоренное перемещение по оси X |
м/мин |
48 |
|
|
Ускоренное перемещение по оси Y |
м/мин |
48 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
32 |
|
|
Инструментальная система |
Количество инструментов |
позиций |
24 |
|
Максимальный диаметр инструмента / без соседних инструментов |
мм |
78 / 120 |
|
|
Максимальная длина инструмента |
мм |
300 |
|
|
Максимальный вес инструмента |
кг |
8 |
|
|
Скорость смены инструмента |
сек |
2,5 |
|
|
Точность |
Точность позиционирования |
мм |
0,008 |
|
Повторяемость |
мм |
0,004 |
|
|
Прочее |
Потребляемая мощность |
кВА |
20 |
|
Система ЧПУ |
|
FANUC |
|
|
Масса станка |
кг |
5500 |
|
|
Габариты станка (ДхШхВ) |
мм |
3335х2355х2860 |
|
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
Система ЧПУ FANUC 0i MF PLUS (type 5) + 10,4” LCD |
|
Линейные направляющие качения шарикового типа |
|
Конус шпинделя ВТ-40 |
|
Магазин инструментов на 24 позиции |
|
Теплообменник электрошкафа |
|
Централизованная автоматическая система смазки направляющих и ШВП |
|
Система подачи СОЖ |
|
Сопла на торце шпинделя для подачи СОЖ |
|
Шнековый конвейер |
|
Пистолет для подачи СОЖ |
|
Маслоотделитель |
|
Полностью закрытая рабочая зона |
|
Автоматическая система выключения М30 |
|
Интерфейс RS232 |
|
Подготовка подачи СОЖ через шпиндель |
|
Дополнительная лампа освещения |
|
Смыв стружки |
|
Обдув шпинделя |
|
Ручной переносной пульт управления перемещениями станка |
|
Пистолет для обдува сжатым воздухом |
|
Комплект инструмента для монтажа станка |
|
Регулируемые опоры для установки станка |
|
Техническая документация на русском языке |
