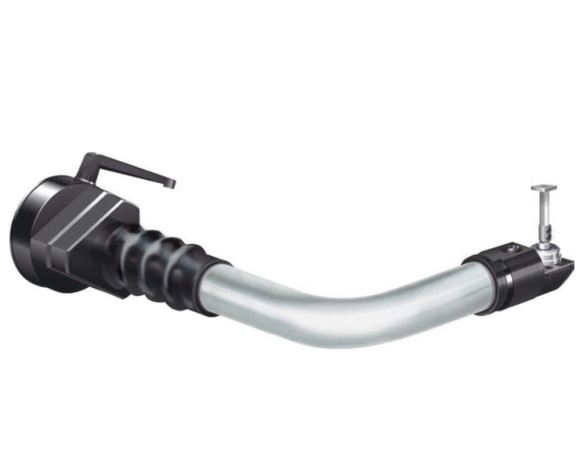

Renishaw HPRA — высокоточная съемная рука для контактной наладки инструмента на токарных станках с ЧПУ. Система предназначена для измерения и задания коррекций инструмента непосредственно на станке без применения внешних приборов предварительной настройки.
Во время наладки оператор вручную устанавливает руку HPRA в жесткое базовое основание. Кинематическая система позиционирования обеспечивает повторяемое возвращение руки в одно и то же измерительное положение. После завершения наладки HPRA снимается и хранится вне рабочей зоны станка.
Для чего применяется Renishaw HPRA
HPRA используется преимущественно на 2- и 3-координатных токарных станках с ЧПУ для контактного измерения инструмента непосредственно в рабочей зоне станка.
Система позволяет определять положение режущей кромки инструмента и передавать результат измерения в систему ЧПУ для расчета или корректировки инструментальных коррекций.
Принцип работы HPRA
1. Установка руки
Оператор устанавливает HPRA в стационарную монтажную базу внутри рабочей зоны станка.
2. Контактное измерение
Инструмент перемещается до касания измерительного щупа датчика RP3. Сигнал срабатывания используется системой ЧПУ для определения положения режущей кромки.
3. Расчет коррекции
Полученные координаты используются для задания или корректировки данных инструмента в системе ЧПУ.
4. Снятие руки
После наладки HPRA снимается с базы и размещается на стойке хранения вне зоны обработки.
При следующей наладке рука устанавливается обратно в то же кинематическое базовое положение. Именно эта повторяемая установка позволяет использовать съемную конструкцию без необходимости каждый раз заново выставлять измерительную систему.
Повторяемость системы
Renishaw указывает следующие значения повторяемости HPRA при измерительной подаче 30 мм/мин:
| Исполнение | Повторяемость системы |
|---|---|
| Для патронов 6–15" | 5 мкм, 2σ |
| Для патронов 18–24" | 8 мкм, 2σ |
Фактическая точность наладки на конкретном станке также зависит от состояния станка, теплового режима, инструмента, выбранного измерительного цикла и качества первоначальной установки системы.
Датчик RP3 для наладки инструмента
В системе HPRA используется контактный датчик Renishaw RP3. При касании инструментом щупа датчик формирует сигнал срабатывания, который через интерфейс передается в систему ЧПУ станка.
Контактный принцип позволяет выполнять операции задания длины и положения различных типов токарного и приводного инструмента.
Какие измерения можно выполнять
В зависимости от типа инструмента и управляющего цикла система может использоваться для различных операций наладки.
Статическая настройка длины
Используется для инструмента, режущая кромка которого расположена относительно оси шпинделя предсказуемым образом, например для сверл.
Измерение приводного инструмента
Для вращающегося инструмента возможно измерение длины при вращении в направлении, противоположном рабочему резанию.
Настройка диаметра
При соответствующем цикле приводной инструмент может измеряться с двух сторон для определения его фактического диаметра.
Коррекция инструмента
Полученные измерительные данные могут использоваться для актуализации коррекций инструмента непосредственно в системе ЧПУ.
До 90% быстрее традиционной ручной наладки
По данным Renishaw, использование HPRA позволяет сократить время наладки инструмента до 90% по сравнению с традиционными ручными методами.
Практический эффект особенно заметен на производстве с регулярной переналадкой, большим количеством инструментов и частой сменой партий деталей.
Помимо сокращения времени вспомогательных операций, измерение непосредственно на станке уменьшает объем ручного ввода данных оператором и снижает вероятность ошибок при переносе инструментальных коррекций.
Съемная конструкция — без постоянного размещения в рабочей зоне
Одно из главных отличий HPRA от стационарных и моторизованных систем — рука устанавливается только на время наладки.
После завершения измерений оператор снимает ее и устанавливает на специальную стойку хранения на станке или рядом с ним.
- не занимает рабочую зону во время обработки;
- не требует механизма автоматического отвода;
- уменьшает риск загрязнения и механического воздействия во время обработки;
- подходит для модернизации уже эксплуатируемых токарных станков;
- может быть рациональным решением, если автоматическая наладка в каждом цикле не требуется.
Защита в производственных условиях
Система HPRA рассчитана на эксплуатацию внутри рабочей зоны металлорежущего станка и имеет степень защиты IPX8.
Это важно для оборудования, постоянно работающего в среде СОЖ, масляного тумана и металлической стружки.
Светодиодная индикация
Двухцветный светодиод обеспечивает постоянную визуальную индикацию состояния системы. Оператор может непосредственно в рабочей зоне контролировать состояние датчика и процесс измерения.
Защита щупа при столкновении
В конструкции предусмотрен ломкий предохранитель щупа. При чрезмерном перебеге или столкновении он предназначен для снижения риска повреждения более дорогостоящих компонентов измерительной системы.

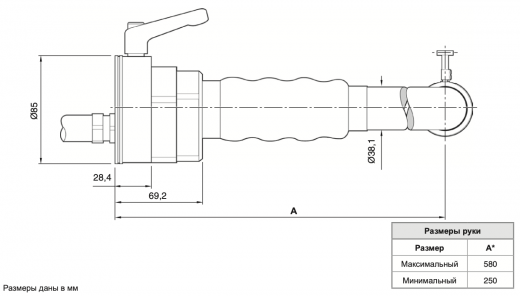

Размеры исполнения руки
Renishaw выпускает HPRA в нескольких размерных исполнениях для различных токарных станков. В актуальном руководстве приведены конфигурации, соответствующие размерам:
| Размер исполнения | Высота щупа S |
|---|---|
| 16 мм | 35,7 мм |
| 20 мм | 41 мм |
| 25 мм | 51 мм |
| 32 мм | 56 мм |
| 40 мм | 61 мм |
| 50 мм | 71 мм |
Конкретное исполнение HPRA подбирается не только по этой размерной группе, но и по конструкции станка, размеру патрона и требуемому положению измерительного щупа.
Щупы Renishaw
Датчик RP3 использует крепление щупа с резьбой M4, что позволяет применять совместимые щупы Renishaw различных конфигураций.
При подборе учитываются геометрия инструмента, направление измерения, требуемая рабочая поверхность щупа и особенности компоновки станка.
Основные характеристики Renishaw HPRA
| Тип системы | съемная ручная рука наладки инструмента |
| Назначение | измерение и наладка инструмента на токарных станках с ЧПУ |
| Рекомендуемые станки | 2- и 3-координатные токарные станки с ЧПУ |
| Датчик | RP3 |
| Принцип установки | ручная установка в повторяемую кинематическую базу |
| Повторяемость, патроны 6–15" | 5 мкм, 2σ |
| Повторяемость, патроны 18–24" | 8 мкм, 2σ |
| Степень защиты | IPX8 |
| Индикация | двухцветный светодиод |
| Крепление щупа | M4 |
| Размерные исполнения | 16, 20, 25, 32, 40 и 50 мм |
| Хранение | на отдельной стойке вне рабочей зоны |
Когда стоит выбирать HPRA
- нужно сократить время ручной наладки токарного инструмента;
- требуется измерять инструмент непосредственно на станке;
- нет необходимости держать измерительную руку постоянно в рабочей зоне;
- нужно модернизировать уже установленный токарный станок с ЧПУ;
- важна повторяемая установка измерительной системы;
- не требуется полностью автоматическое выдвижение руки по команде ЧПУ.
HPRA или автоматическая рука HPMA
| Критерий | HPRA | HPMA |
|---|---|---|
| Установка руки | ручная, съемная | моторизованная |
| Автоматический ввод в рабочую зону | нет | да |
| Наладка инструмента | да | да |
| Автоматическое обнаружение поломки инструмента | не является основной функцией системы | поддерживается |
| Оптимальная область применения | периодическая ручная наладка, гибкость, модернизация | серийная автоматизированная обработка |
Частые вопросы о Renishaw HPRA
Что такое Renishaw HPRA?
HPRA — высокоточная съемная рука для контактной наладки инструмента на токарных станках с ЧПУ. Она вручную устанавливается в базу на станке перед измерениями и снимается после завершения наладки.
Нужно ли каждый раз заново калибровать HPRA после установки?
Рука устанавливается в повторяемую кинематическую базу, поэтому рассчитана на воспроизводимое возвращение в измерительное положение. Однако необходимость проверки или калибровки определяется регламентом эксплуатации, состоянием системы и требованиями конкретного процесса.
Какая повторяемость у HPRA?
Renishaw указывает повторяемость системы 5 мкм 2σ для исполнений под патроны 6–15 дюймов и 8 мкм 2σ для исполнений под патроны 18–24 дюйма при заданных условиях измерения.
Какой датчик используется в HPRA?
В системе применяется контактный датчик Renishaw RP3 для наладки инструмента.
Можно ли установить HPRA на уже работающий станок?
Да, съемная система подходит для модернизации существующего оборудования при наличии возможности корректно установить монтажную базу, интерфейс и интегрировать сигнал измерительной системы с ЧПУ.
Чем HPRA отличается от HPMA?
HPRA устанавливается и снимается оператором вручную. HPMA имеет моторизованную руку и предназначена для автоматизированного ввода измерительной системы в рабочую зону станка.
Подходит ли HPRA для приводного инструмента?
Да. В руководстве Renishaw предусмотрены циклы настройки длины и диаметра вращающегося приводного инструмента при соблюдении соответствующей процедуры измерения.
| Технические характеристики: | |||
| Исполнение | Стандартное с выходом кабеля «в станок» | Стандартное с выходом кабеля сбоку | |
| Основное назначение | Измерение размеров инструмента и обнаружение его поломки на двух- и трехкоординатных токарных станках с ЧПУ | ||
| Способ передачи сигнала | Проводная передача сигналов | ||
| Датчик | RP3 | ||
| Совместимые интерфейсы | TSI 2 или TSI 2-C | ||
|
Кабель (к интерфейсу) |
Характеристики | Ø4,0 мм, двухжильный экранированный кабель; каждая жила (к-во проводов х диаметр): 7 × 0,2 мм | |
| Длина | 3 м, 5,5 м, 10 м, 12 м | 3м | |
| Направление измерений | ±X, ±Y, +Z | ||
| Стандартная повторяемость позиционирования |
5,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 6 до 15 дюймов) 8,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 18 до 24 дюймов) |
||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
| Монтаж | Болты M6, 3 шт. | ||
| Рабочая температура | От +5 °C до +60 °C | ||
При следующих условиях:
- Длина щупа: 22 мм
- Скорость перемещения щупа: 36 мм/мин
- Усилие срабатывания: заводская настройка
