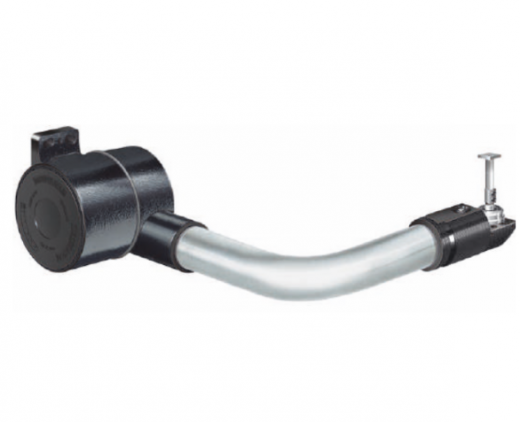

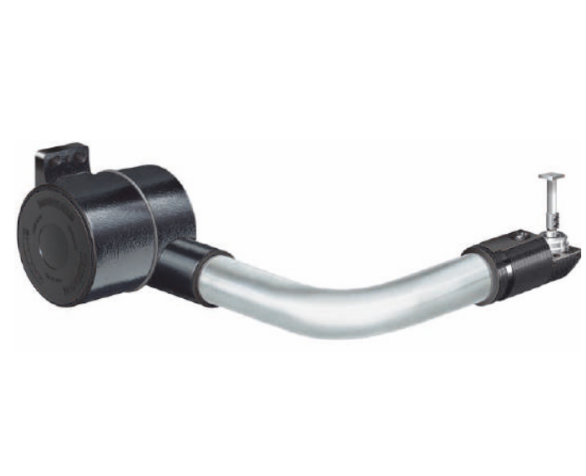

Измерительная рука Renishaw HPPA

Для чего применяется Renishaw HPPA

HPPA предназначена для наладки и измерения инструмента на 2- и 3-координатных токарных станках с ЧПУ. Система позволяет определять положение режущей кромки непосредственно на станке и использовать полученные координаты для задания или корректировки инструментальных коррекций.

Как работает HPPA

Высокая повторяемость позиционирования

Ключевой элемент HPPA — поворотное устройство с кинематической фиксацией. Оно обеспечивает воспроизводимое положение измерительного щупа при каждом вводе руки в рабочую зону.

По данным Renishaw, типичная повторяемость позиционирования в измерительных осях X/Y составляет:

Указанные значения относятся к измерительным осям системы. Renishaw отдельно отмечает, что повторяемость в оси вращения самой руки не нормируется. Фактический результат также зависит от жесткости монтажа, состояния станка, температуры и применяемого измерительного цикла. :contentReference[oaicite:1]{index=1}

Контактный датчик Renishaw RP3

HPPA комплектуется контактным датчиком Renishaw RP3. При касании режущей кромки инструмента со щупом датчик выдает сигнал срабатывания, который через интерфейс передается в систему ЧПУ станка.

Система поддерживает измерения в направлениях ±X, ±Y и +Z относительно осей датчика. Это позволяет выполнять различные циклы наладки токарного и приводного инструмента. :contentReference[oaicite:2]{index=2}

Какие операции можно выполнять

Такие методы измерения прямо предусмотрены руководством Renishaw для HPPA и датчика RP3. :contentReference[oaicite:3]{index=3}

До 90% быстрее традиционной ручной наладки

Renishaw указывает, что применение HPPA может сократить время наладки инструмента до 90% по сравнению с традиционными ручными методами.

На практике преимущество особенно заметно при частой смене инструмента, переналадке станка между партиями и работе с большим количеством инструментальных позиций.

Измерение непосредственно на станке также уменьшает объем ручного ввода данных и риск ошибок при переносе значений коррекции. :contentReference[oaicite:4]{index=4}

Постоянно установлена, но не мешает обработке

HPPA постоянно закреплена на станке, поэтому оператору не требуется каждый раз устанавливать и снимать всю измерительную систему.

В парковочном положении компактная конструкция занимает минимум пространства и выводит датчик из зоны обработки.

• рука всегда готова к использованию;
• не требуется отдельное место для хранения;
• не нужно каждый раз устанавливать систему в базу;
• быстрый переход от обработки к наладке инструмента;
• минимальное пространство в парковочном положении.

Низкое тепловое расширение конструкции

Рука изготовлена из специальной стали с низким тепловым расширением. Такое конструктивное решение снижает влияние изменения температуры на положение датчика и помогает поддерживать стабильность измерений в условиях производственного цеха.

При этом Renishaw рекомендует учитывать тепловые деформации самого станка и при необходимости применять соответствующие процедуры компенсации. :contentReference[oaicite:5]{index=5}

Защита в рабочей зоне станка

HPPA рассчитана на эксплуатацию внутри токарного станка и имеет степень защиты IPX6 и IPX8 по BS EN 60529.

Это позволяет системе работать в условиях воздействия СОЖ и загрязнений, характерных для металлообработки. При этом Renishaw отдельно предупреждает, что мощные или отраженные струи высокого давления не должны быть направлены непосредственно на узел руки. :contentReference[oaicite:6]{index=6}

Светодиодная индикация

Двухцветный светодиод постоянно отображает состояние измерительной системы:

• зеленый — рука находится в рабочем положении, датчик не сработал;
• красный — датчик сработал.

Оператор может визуально контролировать состояние HPPA непосредственно в рабочей зоне станка. :contentReference[oaicite:7]{index=7}

Защита датчика при столкновении

Для защиты датчика предусмотрен ломкий предохранитель щупа. Если щуп подвергается чрезмерному перебегу или механической перегрузке, предохранитель предназначен для ограничения повреждения более дорогостоящих компонентов системы.

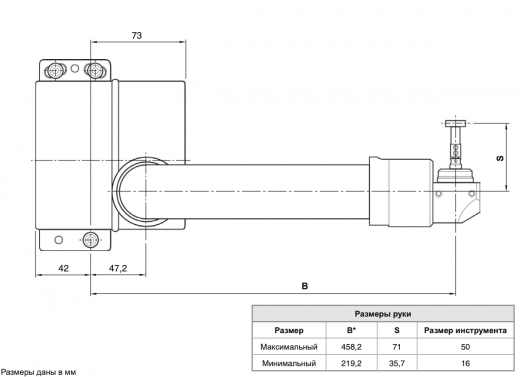

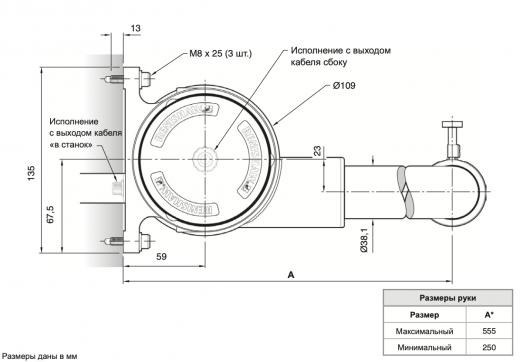

Размерные исполнения

HPPA выпускается в различных исполнениях для токарных станков разных типоразмеров. В официальной документации Renishaw предусмотрены конфигурации под следующие размеры инструментальной оснастки:

Конкретная геометрия руки подбирается с учетом размера патрона, конструкции станка и расположения инструментальной зоны. Официальная документация содержит стандартные исполнения для станков с патронами от 6 до 24 дюймов. :contentReference[oaicite:8]{index=8}

Щупы Renishaw M4

RP3 использует стандартное крепление щупа с резьбой M4. Это позволяет подбирать совместимые измерительные щупы Renishaw под конкретный инструмент и направление измерения.

Для отдельных задач, включая измерения по дополнительной оси, Renishaw также предусматривает специальные многосторонние щупы.

Основные характеристики Renishaw HPPA

Когда целесообразно выбирать HPPA

• нужно регулярно выполнять наладку инструмента непосредственно на токарном станке;
• измерительная система должна постоянно находиться на оборудовании;
• не требуется автоматический привод руки;
• важны компактность и быстрое ручное включение системы в работу;
• нужна высокая повторяемость при многократном переводе руки в измерительное положение;
• требуется сократить ручной ввод инструментальных коррекций.

HPPA, HPRA или HPMA — в чем разница

Согласно текущей сравнительной таблице Renishaw, HPPA оптимизирована именно для использования «по требованию» — когда требуется быстрая и точная наладка инструмента, но полная автоматизация цикла не нужна. :contentReference[oaicite:9]{index=9}
