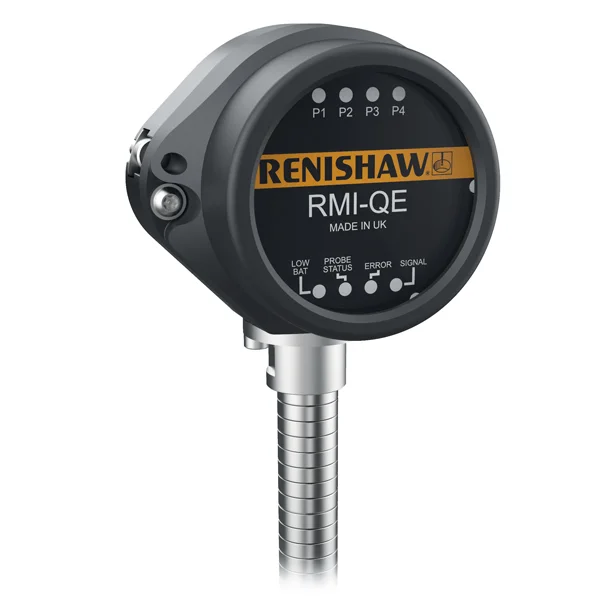

Renishaw RMI-QE — радиомашинный интерфейс нового поколения для беспроводных измерительных датчиков Renishaw серии QE. Устройство объединяет радиоприемник и интерфейс ЧПУ и обеспечивает обмен сигналами между датчиком внутри станка и системой управления.
RMI-QE предназначен для обрабатывающих центров, 5-осевых, двухшпиндельных, многоцелевых и вертикально-токарных станков. Один интерфейс позволяет работать с до четырех совместимых радиодатчиков.
Интерфейс для поколения Renishaw QE
RMI-QE является ключевым элементом современной радиосистемы Renishaw QE. Он используется с радиодатчиками третьего поколения, которые имеют маркировку model QE.
Какие датчики работают с RMI-QE
В актуальной документации Renishaw для RMI-QE указаны:
| Назначение | Совместимые системы QE |
|---|---|
| Измерение и привязка детали | RMP24-micro, RMP40 QE, RMP400 QE, RMP60 QE, RMP600 QE и совместимые исполнения семейства |
| Измерения на токарных станках | RLP40 QE и совместимые исполнения |
| Наладка инструмента | RTS QE |
Совместимость конкретной модификации всегда следует проверять по маркировке датчика и его технической документации.
До четырех датчиков через один интерфейс
RMI-QE может обслуживать до четырех радиодатчиков в одной системе. Поддерживается как включение по M-коду, так и предусмотренные совместимым датчиком режимы включения вращением или переключателем в хвостовике.
Это особенно удобно для многоцелевых и сложных станков, где требуется одновременно использовать:
- шпиндельный датчик измерения детали;
- датчик наладки инструмента;
- дополнительный измерительный датчик;
- отдельные системы для разных шпинделей или рабочих зон.
Радиосвязь FHSS 2,4 ГГц
RMI-QE использует технологию FHSS — Frequency Hopping Spread Spectrum в диапазоне 2400–2483,5 МГц.
Псевдослучайная перестройка частоты повышает устойчивость радиоканала к помехам от других беспроводных устройств в производственном помещении.
Без прямой видимости
Датчику не требуется постоянная оптическая видимость приемника, как в инфракрасных системах.
Для сложной кинематики
Радиосвязь особенно удобна на 5-осевых, крупногабаритных и многошпиндельных станках.
Рабочая дальность до 15 метров
Максимальная заявленная рабочая дальность RMI-QE составляет до 15 м.
Это позволяет использовать систему на крупных обрабатывающих центрах и портальных станках, где положение датчика относительно приемника существенно изменяется в процессе работы.
Компактнее RMI-Q
Одно из заметных конструктивных преимуществ поколения QE — уменьшенные размеры приемника. Габариты RMI-QE составляют приблизительно:
- ширина — 71,2 мм;
- высота — 59,2 мм;
- глубина — 40,5 мм.
Компактный корпус упрощает размещение интерфейса внутри или рядом с рабочей зоной современного станка.
Светодиодная диагностика
RMI-QE имеет набор индикаторов для контроля системы:
- Start;
- Low Battery;
- Probe Status;
- Error;
- Signal Condition;
- состояние систем P1, P2, P3 и P4.
Индикация упрощает настройку нескольких датчиков и диагностику качества радиосвязи.
Подключение к ЧПУ
Связь между измерительным датчиком и RMI-QE является беспроводной, однако сам интерфейс подключается к системе ЧПУ станка проводным кабелем.
| Питание | 12–30 В DC |
| Типичный потребляемый ток | менее 200 мА |
| Пиковый ток | 500 мА |
| Кабель | 16-жильный экранированный, Ø6,1 мм |
| Стандартные длины | 8 / 15 / 30 м |
| Дополнительная длина | 50 м |
Защита для установки на станке
Корпус RMI-QE имеет степень защиты IPX8. Стеклянное окно соответствует уровню ударостойкости IK03.
Рабочая температура составляет +5...+55 °C, температура хранения — −25...+70 °C.
Основные характеристики Renishaw RMI-QE
| Тип | радиоприемник и интерфейс ЧПУ |
| Поколение | QE |
| Передача | FHSS |
| Частота | 2400–2483,5 МГц |
| Дальность | до 15 м |
| Количество датчиков | до 4 |
| Питание | 12–30 В DC |
| Защита | IPX8 |
| Рабочая температура | +5...+55 °C |
| Размеры | 71,2 × 59,2 × 40,5 мм |
RMI-Q или RMI-QE — что выбрать
| Критерий | RMI-Q | RMI-QE |
|---|---|---|
| Поколение датчиков | классические радиодатчики | QE |
| RMP24-micro | нет | да |
| Количество датчиков | до 4 | до 4 |
| Дальность | до 15 м | до 15 м |
| Размер корпуса | крупнее | компактнее |
| Новая система в 2026 году | при необходимости совместимости со старой системой | приоритет для новой QE-экосистемы |
Частые вопросы о RMI-QE
Чем RMI-QE отличается от RMI-Q?
RMI-QE предназначен для радиодатчиков нового поколения QE и имеет более компактный корпус. RMI-Q применяется с системами предыдущих поколений и отдельными моделями, поддерживающими соответствующий режим передачи.
Можно ли подключить старый RMP60 к RMI-QE?
Если датчик относится к предыдущему поколению и не имеет маркировки QE, использовать его с RMI-QE нельзя. Необходимо проверить точное исполнение датчика.
Сколько датчиков поддерживает RMI-QE?
Один интерфейс может работать с четырьмя совместимыми радиодатчиками.
Нужна ли прямая видимость между датчиком и RMI-QE?
Нет. Передача осуществляется по радиоканалу FHSS.
Какова максимальная дальность?
Renishaw заявляет рабочий диапазон до 15 м.
