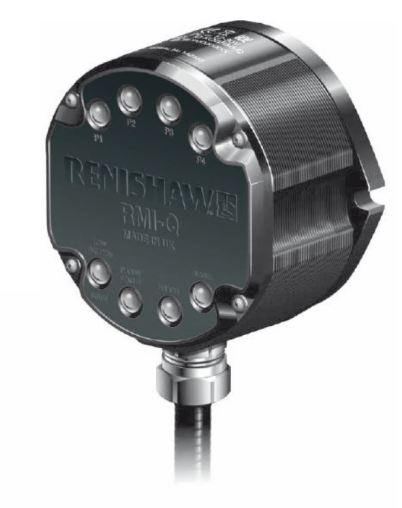

Радиомашинный интерфейс Renishaw RMI-Q

Один интерфейс — до четырех радиодатчиков

Одно из основных преимуществ RMI-Q — возможность работы с несколькими измерительными устройствами через один приемник.

При радиовключении по M-коду система поддерживает до четырех датчиков. Это позволяет, например, совместить на одном станке датчик измерения детали и радиосистему наладки инструмента без установки отдельных приемных блоков для каждого устройства.

Радиосвязь FHSS 2,4 ГГц

Передача данных осуществляется по радиоканалу с технологией FHSS — Frequency Hopping Spread Spectrum, то есть с псевдослучайной перестройкой рабочей частоты.

Рабочий диапазон частот составляет 2400–2483,5 МГц. Такая схема предназначена для устойчивой связи в производственной среде, где одновременно могут работать различные беспроводные устройства.

Рабочая дальность до 15 м

Максимальная заявленная дальность радиосвязи RMI-Q составляет до 15 метров.

Это особенно полезно на крупных обрабатывающих центрах, портальных и 5-осевых станках, где расстояние между датчиком и приемником может значительно меняться при перемещении шпинделя, стола или поворотных осей.

Фактическое качество связи зависит от расположения RMI-Q, геометрии станка и наличия металлических экранов. Поэтому при установке рекомендуется учитывать рабочую диаграмму радиосвязи Renishaw.

Почему радиосистема удобна на 5-осевых станках

Радиоканал особенно удобен там, где использование оптической передачи затруднено конструкцией станка.

• большие рабочие зоны;
• поворотные и наклонно-поворотные столы;
• 5-осевая обработка;
• сложная кинематика станка;
• экранирование датчика корпусом шпинделя или заготовкой;
• переменное положение датчика относительно приемного устройства.

Важно: радиоканал устраняет необходимость кабеля между измерительным датчиком и RMI-Q, но сам интерфейс RMI-Q подключается к системе ЧПУ проводным кабелем.

Совместимые измерительные системы

В официальной спецификации RMI-Q указаны следующие радиодатчики Renishaw:

Для современных датчиков с обозначением QE совместимость необходимо проверять по конкретной модели и режиму работы. Например, RMP40 QE официально поддерживает работу как с RMI-Q, так и с новым RMI-QE.

RMI-Q и новое поколение QE в 2026 году

На 2026 год Renishaw развивает новое поколение радиосистем QE и интерфейс RMI-QE. Он более чем на 60% компактнее RMI-Q и использует обновленный протокол радиосвязи для нового поколения датчиков и интеллектуальных устройств Renishaw.

RMI-QE при этом совместим только с датчиками нового поколения с маркировкой QE. Старые радиодатчики без такой маркировки с ним работать не могут.

Модернизация существующего станка

RMI-Q особенно удобен при модернизации станка, где уже используется один радиодатчик Renishaw и требуется добавить дополнительные измерительные устройства.

Renishaw предусматривает переход с более раннего интерфейса RMI на RMI-Q. Монтажные отверстия RMI и RMI-Q совпадают, используется тот же тип монтажного кронштейна. При этом электрическая схема отличается, поскольку RMI-Q имеет дополнительные входы для работы с несколькими датчиками.

Диагностика состояния системы

На корпусе RMI-Q предусмотрены светодиодные индикаторы для быстрой диагностики.

• запуск системы;
• состояние датчика;
• низкий заряд батареи;
• ошибка;
• качество радиосигнала;
• состояние каналов P1, P2, P3 и P4.

Это упрощает настройку, поиск неисправностей и проверку качества связи непосредственно на станке.

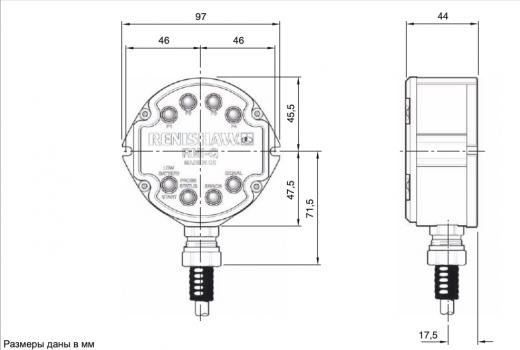

Монтаж в рабочей зоне станка

RMI-Q может устанавливаться непосредственно на корпусе станка. Доступны два основных способа:

• установка заподлицо;
• направленная установка с помощью дополнительного регулируемого кронштейна.

Выбор положения выполняется с учетом рабочей зоны датчика и диаграммы радиосвязи.

Защита IPX8

Корпус RMI-Q имеет степень защиты IPX8 по BS EN 60529, что позволяет устанавливать устройство в условиях рабочей зоны станка, где возможно воздействие СОЖ.

Рабочий температурный диапазон составляет от +5 до +55 °C, диапазон хранения — от −25 до +70 °C.

Подключение к системе ЧПУ

RMI-Q получает питание от станка и преобразует информацию радиодатчика в электрические сигналы, совместимые с входами ЧПУ.

Кабель подключения

Интерфейс подключается к системе управления экранированным 16-жильным кабелем диаметром 7,6 мм.

Стандартные длины кабеля — 8 и 15 м. Также доступны исполнения длиной 30 и 50 м.

Основные характеристики Renishaw RMI-Q

Для каких станков подходит RMI-Q

• вертикальные и горизонтальные обрабатывающие центры;
• 5-осевые станки;
• многоцелевые станки;
• двухшпиндельные станки;
• вертикальные токарные станки;
• крупногабаритное оборудование с большой рабочей зоной;
• станки, где прямая оптическая видимость датчика затруднена.

Когда стоит выбирать RMI-Q

• на станке уже используются совместимые радиодатчики Renishaw;
• необходимо подключить несколько измерительных устройств через один интерфейс;
• требуется модернизация существующей системы RMI;
• оптическая передача затруднена компоновкой станка;
• рабочая зона большая или содержит поворотные оси;
• необходима проверенная радиосистема с дальностью до 15 м.

RMI-Q или RMI-QE
