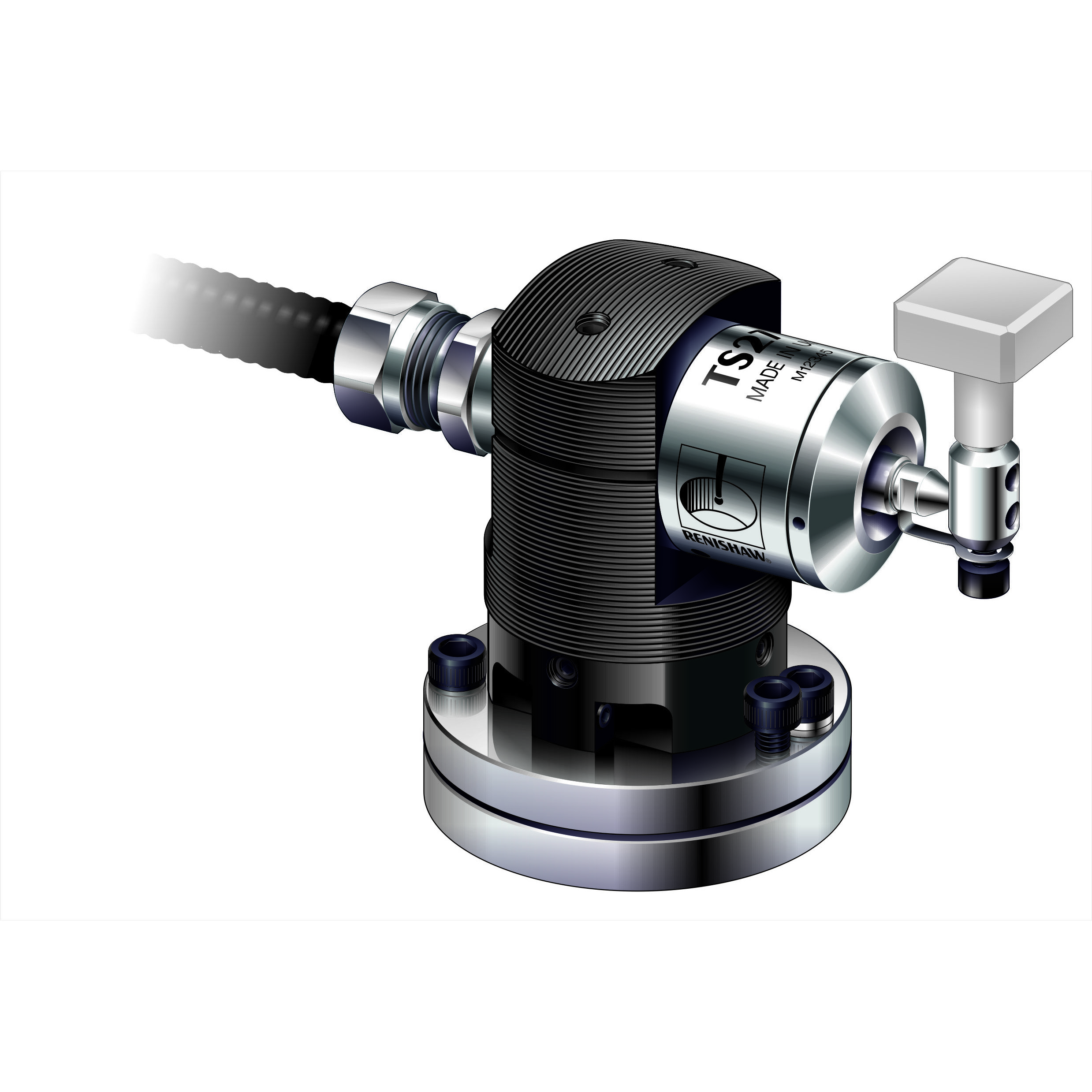

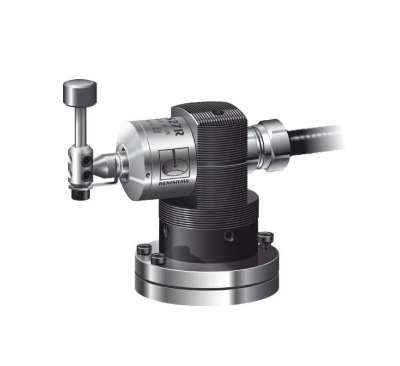

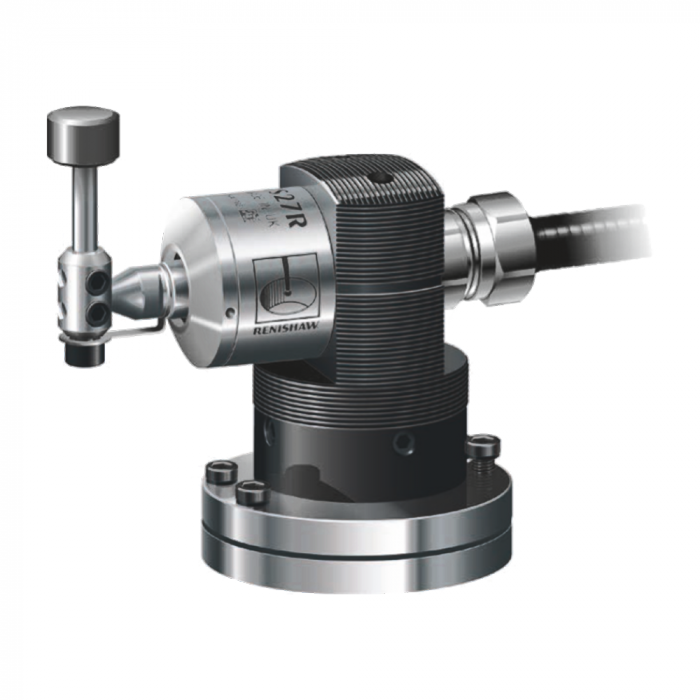

Датчик инструмента Renishaw TS27R
- Испытанный на практике кинематический механизм
- Проводная связь, устойчивая к помехам
- Недорогое устройство наладки инструмента на различных обрабатывающих центрах
- Повторяемость: 1,00 мкм (2σ)
- Проводная связь, устойчивая к помехам
- Недорогое устройство наладки инструмента на различных обрабатывающих центрах
- Повторяемость: 1,00 мкм (2σ)
Все характеристики
Отправить запрос
Описание
Датчик инструмента TS27
Компактное трехкоординатное устройство наладки инструмента с контактным триггерным механизмом срабатывания и передачей сигнала по кабелю. Предназначено для обнаружения неисправного инструмента и быстрого измерения длины и диаметра инструмента самых разных типов.
Основные характеристики и преимущества
• Испытанный на практике кинематический механизм
• Проводная связь, устойчивая к помехам
• Недорогое устройство наладки инструмента на
различных обрабатывающих центрах
• Повторяемость: 1,00 мкм (2σ)
Компактное трехкоординатное устройство наладки инструмента с контактным триггерным механизмом срабатывания и передачей сигнала по кабелю. Предназначено для обнаружения неисправного инструмента и быстрого измерения длины и диаметра инструмента самых разных типов.
Основные характеристики и преимущества
• Испытанный на практике кинематический механизм
• Проводная связь, устойчивая к помехам
• Недорогое устройство наладки инструмента на
различных обрабатывающих центрах
• Повторяемость: 1,00 мкм (2σ)
Характеристики
| Технические характеристики: | |
| Основное назначение | Измерение инструмента и обнаружение поломки инструмента на вертикальных и горизонтальных обрабатывающих центрах любых габаритов и всех портальных обрабатывающих центрах. |
| Способ передачи сигнала | Проводная передача сигналов |
| Совместимые интерфейсы | MI 8-4 или HSI |
| Рекомендуемые щупы | С дисковым наконечником (карбид вольфрама, твердость 75 единиц по Роквеллу по шкале С) или с квадратным наконечником (керамический, твердость 75 единиц по Роквеллу по шкале С) |
| Масса со щупом с дисковым наконечником | 1055 г |
| Кабель (к интерфейсу) | Характеристики: 4-жильный экранированный кабель Ø4,35; каждая жила (к-во проводов х диаметр): 7х0,2 мм |
| Длина: 10 м | |
| Способ подсоединения: кабель с торца блока | |
| Направление измерений | ±X ±Y +Z |
| Односторонняя повторяемость |
1,00 мкм (2σ) (см. прим. 1) |
| Усилие срабатывания щупа | От 1,30 Н до 2,40 Н, от 133 гс до 245 гс в зависимости от ориентации |
| Класс защиты | IPX8 (EN/IEC 60529) |
| Монтаж | Болт M12 с Т-образной головкой (не поставляется)Дополнительные установочные штыри Spirol для обеспечения повторяемости установки датчика при повторном монтаже |
| Рабочая температура | От +5 °C до +60 °C |
