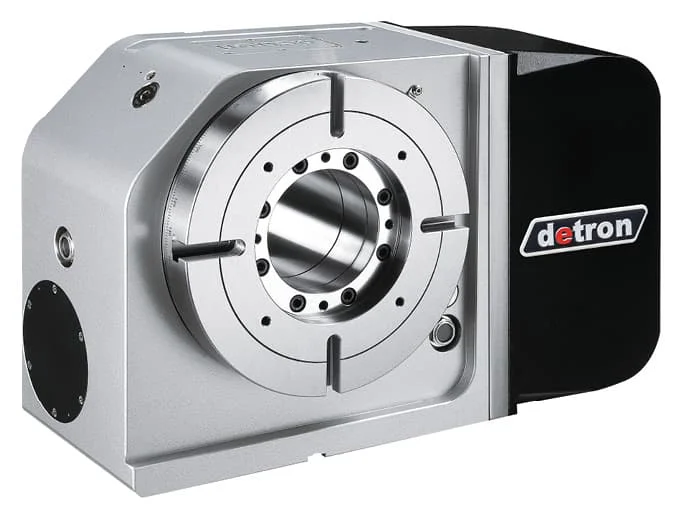

Detron GXA-255H — одноосевой поворотный стол с ЧПУ с планшайбой Ø255 мм и увеличенным сквозным отверстием Ø100 мм. Предназначен для оснащения фрезерных станков и обрабатывающих центров управляемой 4-й осью. Гидравлический зажим развивает момент 900 Н·м, допустимая нагрузка при горизонтальной установке — до 300 кг.
Назначение
GXA-255H добавляет к обрабатывающему центру управляемую поворотную ось. Стол позволяет индексировать заготовку по программе ЧПУ и обрабатывать несколько ее сторон без ручного переустанова.
Особенность модели — центральное отверстие Ø140H7 со сквозным проходом Ø100 мм. Такая конструкция дает больше возможностей при проектировании приспособлений и автоматической оснастки, когда требуется проход через центр поворотной оси.
Основные характеристики Detron GXA-255H
| Категория | 4-я ось |
|---|---|
| Количество управляемых осей стола | 1 |
| Диаметр рабочего стола | Ø255 мм |
| Диаметр центрального отверстия | Ø140H7 мм |
| Сквозное отверстие | Ø100 мм |
| Высота стола, горизонтальное положение | 210 мм |
| Высота оси, вертикальное положение | 190 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | гидравлический |
| Рабочее давление зажима | 5 МПа |
| Момент зажима | 900 Н·м |
| Передаточное отношение | 1:120 |
| Максимальная частота вращения | 22,2 об/мин при 2664 об/мин сервомотора |
| Минимальный задаваемый угол | 0,001° |
| Точность позиционирования | 15 угл. сек. |
| Повторяемость, ISO 230-2 / JIS B6192 | 6 угл. сек. |
| Допустимая нагрузка, вертикально | 150 кг |
| Допустимая нагрузка, горизонтально | 300 кг |
| Допустимая нагрузка с задней бабкой | 300 кг |
| Допустимый момент при резании | 550 Н·м |
| Стандартный момент инерции нагрузки | 2,43 кг·м² |
| Максимальный момент инерции нагрузки | 12 кг·м² |
| Масса без сервомотора | 114 кг |
Конструкция и особенности
Что проверить перед установкой
- Размер рабочей зоны станка с учетом стола, приспособления и максимального габарита заготовки.
- Допустимую нагрузку станка с учетом массы GXA-255H 114 кг, оснастки и детали.
- Положение центра тяжести и момент инерции заготовки.
- Необходимость использования сквозного отверстия Ø100 мм в конструкции приспособления.
- Совместимость сервомотора и системы ЧПУ.
- Возможность подключения гидравлического зажима 5 МПа.
- Необходимость задней бабки для длинных деталей.
