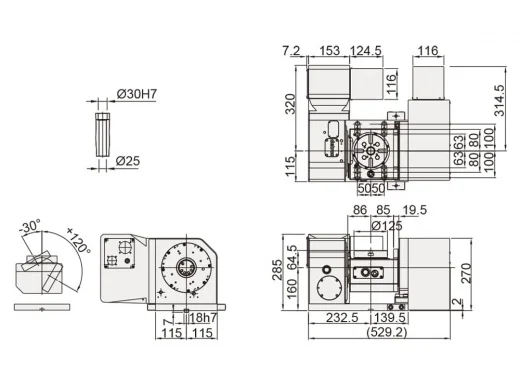

Наклонно-поворотный стол Detron GTFAS-125S

Все товары бренда DETRON

Технические характеристики

Диаметр рабочего стола, мм

125

Диаметр центрального отверстия, мм

30H7

Количество управляемых осей

Тип тормоза

Пневматический

Точность R / T, сек.

40 / 60

Повторяемость R / T, сек.

6 / 8

Допустимая нагрузка, кг

до 30

Диапазон наклона

−30°…+120°

Товар доступен для заказа

Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.

Чат со специалистом в открытой линии Получить предложение

Описание
Характеристики

Detron GTFAS-125S — компактный наклонно-поворотный стол trunnion-типа для организации 5-осевой обработки на обрабатывающем центре. Планшайба Ø125 мм, две управляемые координаты R и T и диапазон наклона −30°…+120° позволяют обрабатывать сложные детали с нескольких сторон за один установ.

Ø125 мм планшайба

30 кг нагрузка

−30°…+120° наклон

900 Н·м зажим оси T

Компактный trunnion-стол для 5-осевой обработки

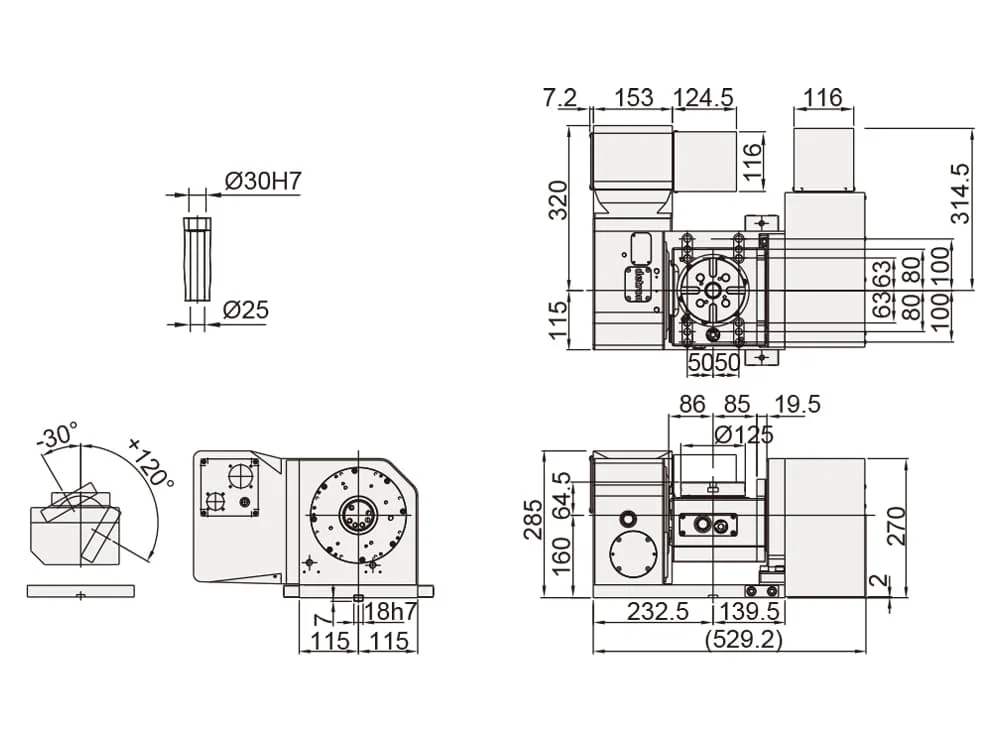

GTFAS-125S отличается симметричной trunnion-компоновкой: высота планшайбы в горизонтальном положении и высота центра при вертикальном положении составляют 180 мм. Такая геометрия удобна при интеграции дополнительной поворотно-наклонной системы в рабочую зону станка.

Поворотная ось R и наклонная ось T позволяют ориентировать заготовку относительно инструмента без повторного базирования. Стол рассчитан на детали и оснастку общей массой до 30 кг.

Характеристики Detron GTFAS-125S

Категория	5-я ось
Тип	наклонно-поворотный стол trunnion-типа
Управляемые оси	R — поворот, T — наклон
Диаметр планшайбы	Ø125 мм
Диаметр центрального отверстия	Ø30H7 мм
Высота стола, горизонтально	180 мм
Высота центра, вертикально	180 мм
Ширина Т-образного паза	12H7 мм
Тип зажима	пневматический
Рабочее давление	0,5–0,6 МПа
Передаточное отношение R / T	1:60 / 1:90
Максимальная скорость R / T	33,3 / 22,2 об/мин
Момент зажима R / T	140 / 900 Н·м
Допустимая нагрузка, горизонтально	30 кг
Допустимая нагрузка при наклоне 0–90°	30 кг
Допустимый момент дисбаланса	27 Н·м
Допустимый момент инерции нагрузки	0,06 кг·м²
Минимальный шаг задания	0,001°
Точность позиционирования R / T	40 / 60 угл. сек.
Повторяемость R / T	6 / 8 угл. сек.
Диапазон наклона	−30°…+120°
Допустимый момент резания	85 Н·м
Масса без сервомоторов	142 кг

Для GTFAS-125S Detron указывает нагрузку 30 кг как в горизонтальном положении, так и при наклоне 0–90°. При подборе необходимо учитывать массу приспособления, положение центра тяжести и допустимый момент инерции 0,06 кг·м².

Конструкция GTFAS-125S

Trunnion-компоновка Симметричная конструкция с высотой центра 180 мм упрощает компоновку стола в рабочей зоне станка.

Двухзаходная червячная передача Detron применяет dual-lead worm drive с полным зацеплением зубьев для повышения эффективности передачи и уменьшения люфта.

Пневматическая фиксация Рабочее давление составляет 0,5–0,6 МПа. Момент зажима — 140 Н·м по R и 900 Н·м по T.

Наклон −30°…+120° Диапазон позволяет ориентировать деталь для многосторонней обработки сложных поверхностей.

Что проверить перед установкой

Возможность управления дополнительными осями R и T.
Рабочую зону станка при наклоне −30°…+120°.
Суммарную массу заготовки и приспособления — не более 30 кг.
Допустимый момент дисбаланса — 27 Н·м.
Допустимый момент инерции нагрузки — 0,06 кг·м².
Грузоподъемность станка с учетом массы стола 142 кг.
Наличие пневмосистемы с рабочим давлением 0,5–0,6 МПа.
Совместимость сервомоторов с системой ЧПУ станка.

Вопросы по Detron GTFAS-125S

Чем GTFAS-125S отличается от GFA-125S?

GTFAS-125S выполнен в trunnion-компоновке с высотой планшайбы и центра 180 мм. GFA-125S имеет другую конструктивную компоновку и другие нагрузочные характеристики. При выборе нужно сравнивать не только диаметр планшайбы, но и габариты, рабочую зону и требования конкретной детали.

Какую нагрузку допускает GTFAS-125S?

Допустимая нагрузка составляет 30 кг как при горизонтальном положении, так и при наклоне 0–90°.

Какой тип зажима используется?

Для GTFAS-125S производитель указывает пневматический зажим с рабочим давлением 0,5–0,6 МПа. Момент зажима составляет 140 Н·м по оси R и 900 Н·м по оси T.

Какой диапазон наклона у GTFAS-125S?

Наклонная ось работает в диапазоне от −30° до +120°. Перед установкой необходимо проверить отсутствие коллизий во всем диапазоне перемещения.

Как подобрать сервомоторы для GTFAS-125S?

Сервоприводы подбираются под систему ЧПУ и конфигурацию станка. Для GTFAS-125S производитель отдельно рекомендует согласовывать выбор двигателей при подборе оборудования.

Какие данные нужны для подбора?

Нужны модель обрабатывающего центра и системы ЧПУ, размеры рабочей зоны, грузоподъемность станка, чертеж или 3D-модель детали, масса заготовки, приспособление и планируемые операции.
