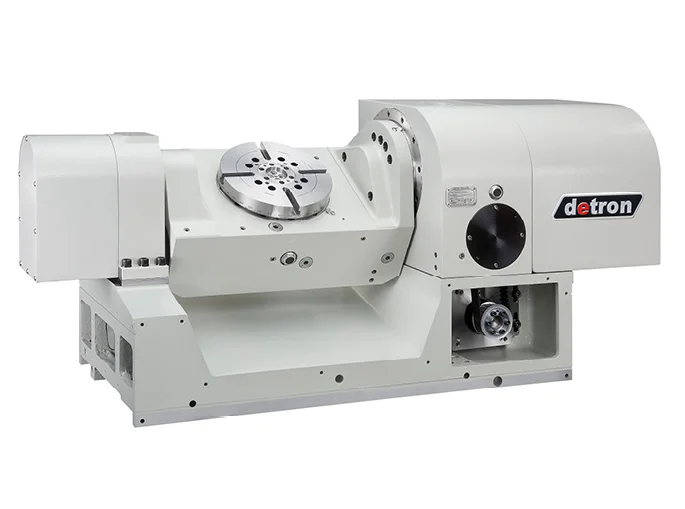

Detron GTFAE-210S — наклонно-поворотный стол trunnion-типа для организации 5-осевой обработки на вертикальном обрабатывающем центре. Планшайба Ø210 мм, две управляемые координаты R и T и нагрузка до 100 кг позволяют обрабатывать сложные корпусные и пространственные детали с нескольких сторон за один установ.
Trunnion-стол Ø210 мм для 5-осевой обработки
GTFAE-210S добавляет к стандартному трехосевому обрабатывающему центру поворотную ось R и наклонную ось T. Заготовку можно ориентировать относительно инструмента непосредственно в процессе обработки, сокращая количество переустановок и повторных базирований.
Планшайба и ось наклона расположены на высоте 375 мм. Допустимая нагрузка составляет до 100 кг при горизонтальном положении стола и до 70 кг при наклоне от 0° до 90°.

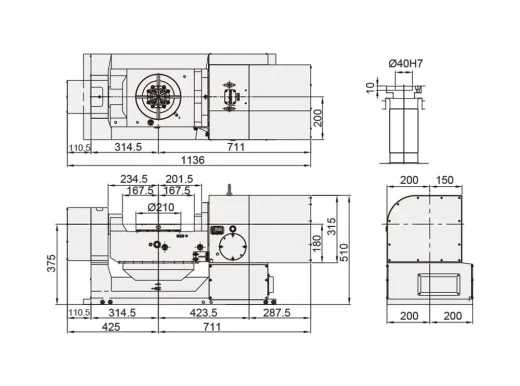

Характеристики Detron GTFAE-210S
| Категория | 5-я ось |
|---|---|
| Тип | наклонно-поворотный стол trunnion-типа |
| Управляемые оси | R — поворот, T — наклон |
| Диаметр планшайбы | Ø210 мм |
| Диаметр центрального отверстия | Ø40H7 мм |
| Высота стола, горизонтально | 375 мм |
| Высота центра, вертикально | 375 мм |
| Ширина Т-образного паза | 12H7 мм |
| Тип зажима | пневматический |
| Рабочее давление | 0,55–0,7 МПа |
| Передаточное отношение R / T | 1:90 / 1:90 |
| Максимальная скорость R / T | 33,3 / 22,2 об/мин |
| Момент зажима R / T | 400 / 600 Н·м |
| Допустимая нагрузка, горизонтально | 100 кг |
| Допустимая нагрузка при наклоне 0–90° | 70 кг |
| Допустимый момент дисбаланса | 53 Н·м |
| Допустимый момент инерции нагрузки | 0,55 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность позиционирования R / T | 20 / 60 угл. сек. |
| Повторяемость R / T | 6 / 8 угл. сек. |
| Диапазон наклона | −120°…+30° |
| Допустимый момент резания | 260 Н·м |
| Максимальное количество каналов rotary joint | 4 |
| Масса без сервомоторов | 455 кг |
Особенности GTFAE-210S
Что проверить перед установкой
- Возможность управления дополнительными осями R и T.
- Рабочую зону станка во всем диапазоне наклона −120°…+30°.
- Суммарную массу заготовки и технологического приспособления.
- Допустимый момент дисбаланса — 53 Н·м.
- Допустимый момент инерции нагрузки — 0,55 кг·м².
- Грузоподъемность станка с учетом массы стола 455 кг.
- Наличие пневмосистемы с давлением 0,55–0,7 МПа.
- Совместимость сервоприводов с системой ЧПУ станка.
Вопросы по Detron GTFAE-210S
Какую нагрузку допускает GTFAE-210S?
Какой диапазон наклона у GTFAE-210S?
Какой тип зажима используется?
Чем GTFAE-210S отличается от GFA-210S/H?
Можно ли подвести гидравлику или пневматику к приспособлению?
Какие данные нужны для подбора?
Подберем Detron GTFAE-210S под ваш станок
Пришлите модель обрабатывающего центра, систему ЧПУ и чертеж детали. Проверим рабочую зону, нагрузки, сервоприводы и технологическую оснастку.
