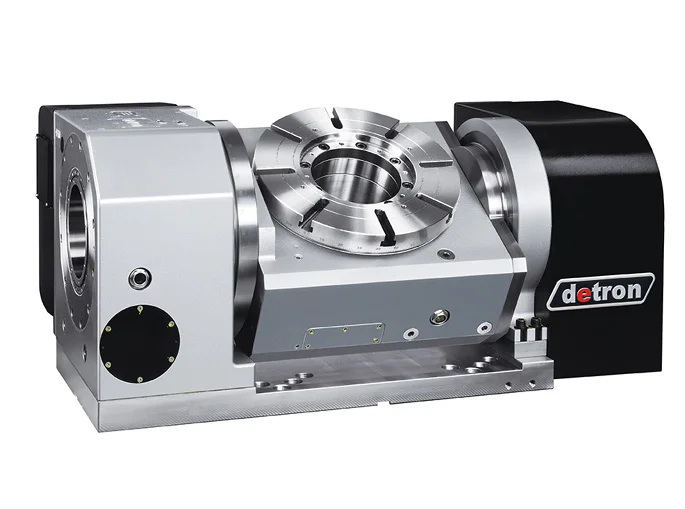

Detron GFA-320H — наклонно-поворотный стол с ЧПУ и планшайбой Ø320 мм для организации 5-осевой обработки. Две управляемые координаты — поворотная R и наклонная T — позволяют обрабатывать несколько сторон детали за один установ. Гидравлическая фиксация рассчитана на повышенные нагрузки при силовой обработке.
5-осевая обработка деталей массой до 200 кг
GFA-320H предназначен для задач, где компактных моделей серии недостаточно по размерам планшайбы, допустимой нагрузке или жесткости. Стол имеет рабочую поверхность Ø320 мм и допускает нагрузку до 200 кг при горизонтальном положении.
Поворотная и наклонная координаты управляются от ЧПУ станка. Это позволяет менять пространственное положение детали без повторного базирования и выполнять многостороннюю обработку, наклонные отверстия, пазы и другие элементы сложной геометрии.

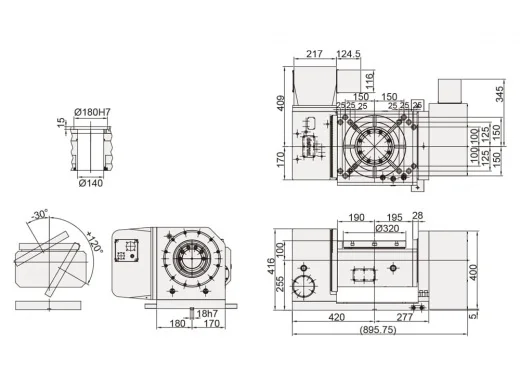

Характеристики Detron GFA-320H
| Категория | 5-я ось |
|---|---|
| Тип | наклонно-поворотный стол с ЧПУ |
| Управляемые оси | R — поворот, T — наклон |
| Диаметр планшайбы | Ø320 мм |
| Диаметр центрального отверстия | Ø180H7 мм |
| Высота стола, горизонтально | 355 мм |
| Высота центра, вертикально | 255 мм |
| Т-образный паз | 14H7 мм |
| Направляющая шпонка | 18 мм |
| Тип тормоза | гидравлический |
| Рабочее давление | 5 МПа |
| Передаточное отношение R / T | 1:120 / 1:120 |
| Максимальная скорость R / T | 22,2 / 16,6 об/мин |
| Момент зажима | 1600 Н·м |
| Допустимая нагрузка, горизонтально | 200 кг |
| Допустимая нагрузка при наклоне 0–90° | 150 кг |
| Допустимый момент дисбаланса | 130 Н·м |
| Допустимый момент инерции нагрузки | 2,6 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность позиционирования R / T | 15 / 50 угл. сек. |
| Повторяемость R / T, ISO 230-2 / JIS B6192 | 6 / 8 угл. сек. |
| Повторяемость R / T, JIS B6330 | 4 / 4 угл. сек. |
| Диапазон наклона | −30°…+120° |
| Допустимый момент резания | 780 Н·м |
| Максимальное количество каналов rotary joint | 6 |
| Масса без сервомоторов | 470 кг |
Жесткость для силовой обработки
Что проверить перед установкой
- Поддержку двух дополнительных управляемых осей системой ЧПУ.
- Рабочую зону станка при наклоне от −30° до +120°.
- Грузоподъемность стола станка с учетом массы GFA-320H — 470 кг.
- Суммарную массу заготовки и технологической оснастки.
- Положение центра тяжести и момент дисбаланса — до 130 Н·м.
- Допустимый момент инерции нагрузки — до 2,6 кг·м².
- Наличие гидравлической системы с давлением 5 МПа.
- Совместимость сервоприводов R и T с системой ЧПУ станка.
Вопросы по Detron GFA-320H
Для каких задач предназначен GFA-320H?
Какую нагрузку допускает GFA-320H?
Как фиксируются оси GFA-320H?
Какой диапазон наклона у GFA-320H?
Можно ли установить GFA-320H на существующий трехосевой станок?
Какие данные нужны для подбора GFA-320H?
Подберем Detron GFA-320H под ваш станок
Пришлите модель обрабатывающего центра, систему ЧПУ и чертеж детали. Проверим рабочую зону, нагрузки, сервоприводы и необходимую технологическую оснастку.
