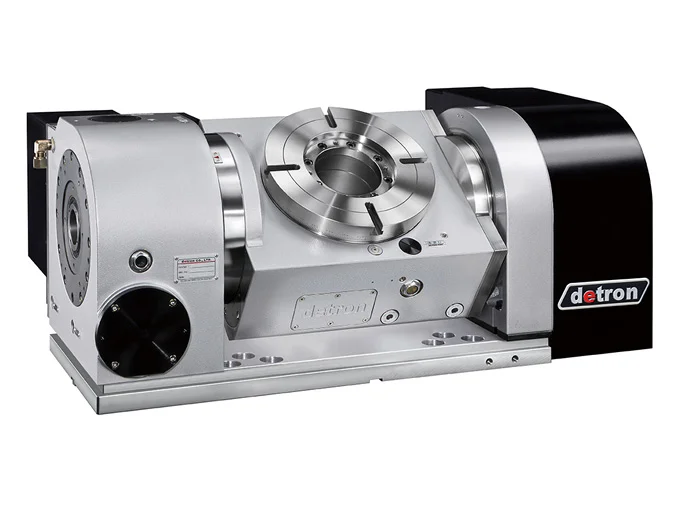

Detron GFA-255H/HB — наклонно-поворотный стол с ЧПУ и планшайбой Ø255 мм для 5-осевой обработки. Поворотная ось R и наклонная ось T позволяют обрабатывать несколько сторон детали за один установ. Гидравлический зажим обеспечивает высокий момент фиксации обеих осей.
Для 5-осевой обработки деталей за один установ
GFA-255H/HB добавляет к трехосевому обрабатывающему центру две программно управляемые координаты: поворотную R и наклонную T. Заготовку можно ориентировать относительно режущего инструмента непосредственно по программе ЧПУ без повторного базирования.
Планшайба Ø255 мм, центральное отверстие Ø140H7 и допустимая нагрузка до 120 кг расширяют возможности по установке деталей и технологической оснастки по сравнению с младшими моделями серии.

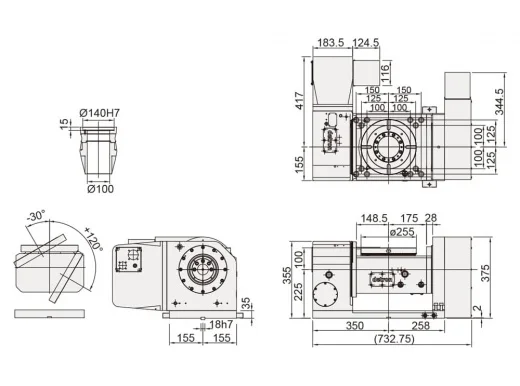

Характеристики Detron GFA-255H/HB
| Категория | 5-я ось |
|---|---|
| Тип | наклонно-поворотный стол с ЧПУ |
| Управляемые оси | R — поворот, T — наклон |
| Диаметр планшайбы | Ø255 мм |
| Центральное отверстие | Ø140H7 мм |
| Высота стола, горизонтально | 325 мм |
| Высота центра, вертикально | 225 мм |
| Т-образный паз | 12H7 мм |
| Направляющая шпонка | 18 мм |
| Тип тормоза | гидравлический |
| Рабочее давление | 5 МПа |
| Передаточное отношение R / T | 1:90 / 1:120 |
| Максимальная скорость R / T | 22,2 / 16,6 об/мин |
| Момент зажима R / T | 900 / 900 Н·м |
| Допустимая нагрузка, горизонтально | 120 кг |
| Допустимая нагрузка при наклоне 0–90° | 90 кг |
| Допустимый момент дисбаланса | 92 Н·м |
| Допустимый момент инерции нагрузки | 0,98 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность позиционирования R / T | 15 / 50 угл. сек. |
| Повторяемость R / T, ISO 230-2 / JIS B6192 | 6 / 8 угл. сек. |
| Повторяемость R / T, JIS B6330 | 4 / 4 угл. сек. |
| Диапазон наклона | −30°…+120° |
| Допустимый момент резания | 370 Н·м |
| Макс. количество каналов rotary joint | 6 |
| Масса без сервомоторов | 320 / 347 кг (H / HB) |
Жесткость и фиксация осей
Что проверить перед установкой
- Поддержку двух дополнительных управляемых осей системой ЧПУ.
- Рабочую зону станка при наклоне от −30° до +120°.
- Суммарную массу детали и технологического приспособления.
- Положение центра тяжести и момент дисбаланса — до 92 Н·м.
- Момент инерции нагрузки — до 0,98 кг·м².
- Наличие гидравлической системы с рабочим давлением 5 МПа.
- Компоновку сервоприводов с учетом исполнения H или HB.
