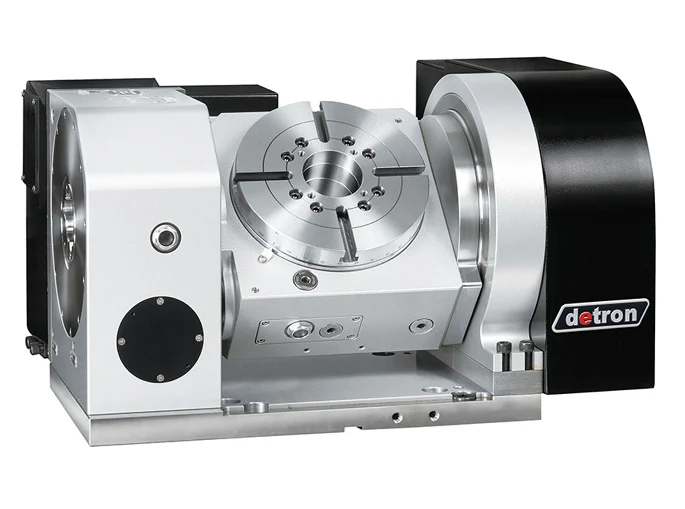

Detron GFA-210S/H — наклонно-поворотный стол с ЧПУ и планшайбой Ø210 мм для организации 5-осевой обработки. Поворотная ось R и наклонная ось T позволяют обрабатывать несколько сторон детали за один установ. Доступны исполнения с пневматическим (S) и гидравлическим (H) тормозом.
5-осевая обработка без повторного базирования
GFA-210S/H добавляет к трехосевому обрабатывающему центру две программно управляемые координаты — поворот R и наклон T. Заготовку можно ориентировать относительно инструмента непосредственно по программе ЧПУ, сокращая количество переустановов.
Планшайба Ø210 мм и допустимая нагрузка до 100 кг позволяют использовать стол для многосторонней обработки деталей сложной геометрии, наклонных отверстий, пазов и поверхностей под углом.

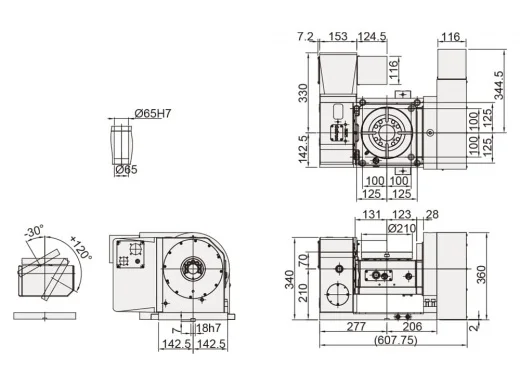

Характеристики Detron GFA-210S/H
| Категория | 5-я ось |
|---|---|
| Тип | наклонно-поворотный стол с ЧПУ |
| Управляемые оси | R — поворот, T — наклон |
| Диаметр планшайбы | Ø210 мм |
| Диаметр центрального отверстия | Ø65H7 мм |
| Высота стола, горизонтально | 280 мм |
| Высота центра, вертикально | 210 мм |
| Т-образный паз | 12H7 мм |
| Направляющая шпонка | 18 мм |
| Тормоз S | пневматический, 0,55–0,7 МПа |
| Тормоз H | гидравлический, 2,5 МПа |
| Передаточное отношение R / T | 1:90 / 1:90 |
| Максимальная скорость R / T | 33,3 / 22,2 об/мин |
| Момент зажима S, R / T | 400 / 600 Н·м |
| Момент зажима H, R / T | 600 / 800 Н·м |
| Допустимая нагрузка, горизонтально | 100 кг |
| Допустимая нагрузка при наклоне 0–90° | 70 кг |
| Допустимый момент дисбаланса | 62 Н·м |
| Допустимый момент инерции нагрузки | 0,55 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность позиционирования R / T | 15 / 50 угл. сек. |
| Повторяемость R / T, ISO 230-2 / JIS B6192 | 6 / 8 угл. сек. |
| Повторяемость R / T, JIS B6330 | 4 / 4 угл. сек. |
| Диапазон наклона | −30°…+120° |
| Допустимый момент резания | 250 Н·м |
| Макс. количество каналов rotary joint | 4 |
| Масса без сервомоторов | 230 кг |
GFA-210S или GFA-210H
Что проверить перед установкой
- Поддержку двух дополнительных управляемых осей системой ЧПУ.
- Рабочую зону станка во всем диапазоне наклона −30°…+120°.
- Массу детали и приспособления.
- Положение центра тяжести и допустимый момент дисбаланса 62 Н·м.
- Момент инерции нагрузки — не более 0,55 кг·м².
- Необходимое исполнение тормоза — пневматическое S или гидравлическое H.
- Совместимость сервоприводов осей R и T с системой ЧПУ.
