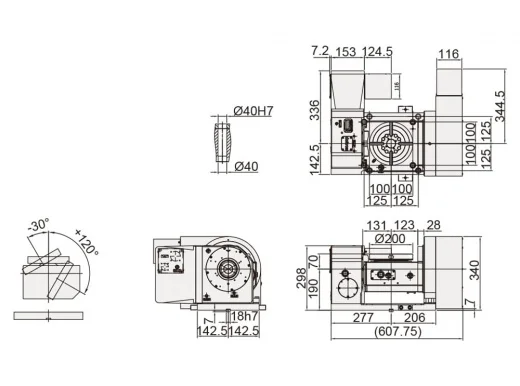

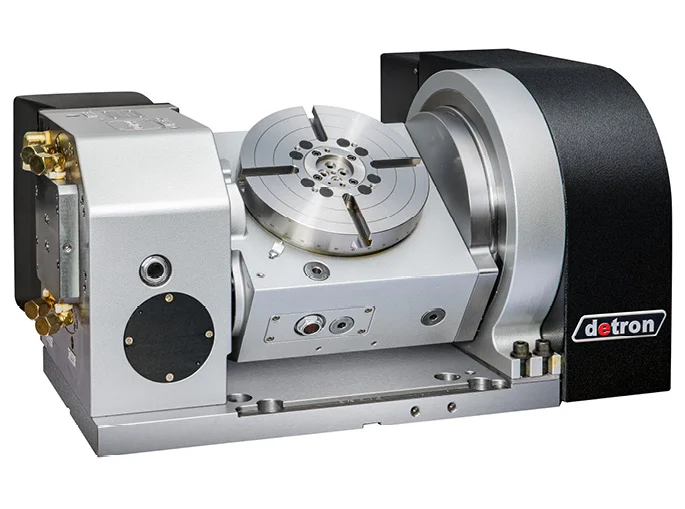

Detron GFA-200ESⅡ/HⅡ — наклонно-поворотный стол с ЧПУ и планшайбой Ø200 мм для организации 5-осевой обработки. Две управляемые координаты R и T позволяют поворачивать и наклонять заготовку непосредственно по программе станка. Модель выпускается с пневматической (SⅡ) или гидравлической (HⅡ) системой фиксации.
5-осевая обработка деталей за один установ
GFA-200ESⅡ/HⅡ добавляет к трехосевому обрабатывающему центру поворотную ось R и наклонную ось T. Заготовку можно ориентировать относительно инструмента без повторного базирования, обеспечивая доступ к нескольким сторонам детали и поверхностям под углом.
Планшайба Ø200 мм делает модель подходящей для многосторонней обработки компактных и средних деталей сложной геометрии. При подборе учитываются не только масса заготовки, но и ее габариты, центр тяжести, момент инерции и размеры приспособления.
Характеристики Detron GFA-200ESⅡ/HⅡ
| Категория | 5-я ось |
|---|---|
| Тип | наклонно-поворотный стол с ЧПУ |
| Управляемые оси | R — поворот, T — наклон |
| Диаметр планшайбы | Ø200 мм |
| Центральное отверстие | Ø40H7 мм |
| Высота стола, горизонтально | 260 мм |
| Высота центра, вертикально | 190 мм |
| Т-образный паз | 12H7 мм |
| Направляющая шпонка | 18 мм |
| Тормоз SⅡ | пневматический, 0,55–0,7 МПа |
| Тормоз HⅡ | гидравлический, 2,5 МПа |
| Передаточное отношение R / T | 1:90 / 1:90 |
| Максимальная скорость R / T | 33,3 / 22,2 об/мин |
| Момент зажима SⅡ, R / T | 300 / 400 Н·м |
| Момент зажима HⅡ, R / T | 450 / 700 Н·м |
| Допустимая нагрузка, горизонтально | 75 кг |
| Допустимая нагрузка при наклоне 0–90° | 50 кг |
| Допустимый момент дисбаланса | 40 Н·м |
| Допустимый момент инерции нагрузки | 0,28 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность позиционирования R / T | 20 / 60 угл. сек. |
| Повторяемость R / T, ISO 230-2 / JIS B6192 | 6 / 8 угл. сек. |
| Повторяемость R / T, JIS B6330 | 4 / 4 угл. сек. |
| Диапазон наклона | −30°…+120° |
| Допустимый момент резания | 200 Н·м |
| Максимальное количество каналов rotary joint | 4 |
| Масса без сервомоторов | 180 кг |
SⅡ или HⅡ
Что проверить при подборе
- Возможность управления двумя дополнительными осями ЧПУ станка.
- Свободную рабочую зону во всем диапазоне наклона −30°…+120°.
- Массу детали и приспособления.
- Положение центра тяжести и допустимый момент дисбаланса.
- Момент инерции нагрузки — не более 0,28 кг·м².
- Необходимое исполнение тормоза — SⅡ или HⅡ.
- Совместимость сервоприводов R и T с системой ЧПУ.
Вопросы по Detron GFA-200ESⅡ/HⅡ
GFA-200ESⅡ/HⅡ — это 5-я ось?
Чем отличаются исполнения SⅡ и HⅡ?
Какую нагрузку выдерживает GFA-200ESⅡ/HⅡ?
Какой диапазон наклона у стола?
Можно ли установить стол на трехосевой обрабатывающий центр?
Что нужно для подбора GFA-200ESⅡ/HⅡ?
