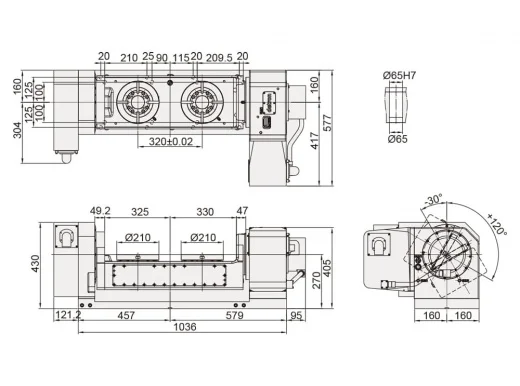

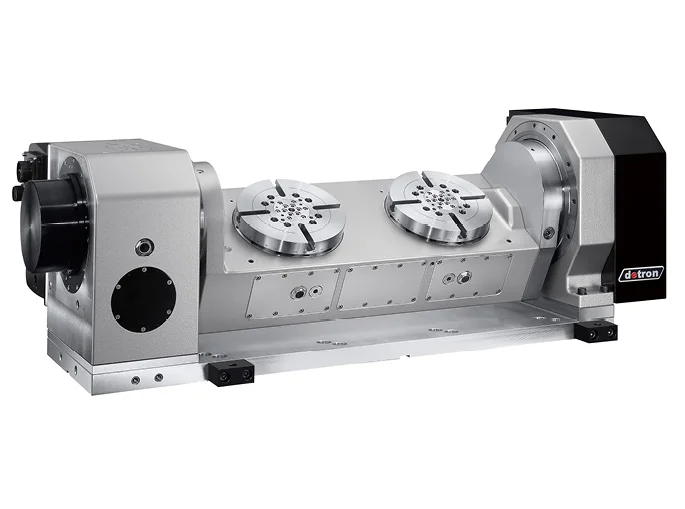

Detron GTFAE-210S-2W-320 — двухпозиционный наклонно-поворотный стол с ЧПУ для 5-осевой обработки. Две планшайбы Ø210 мм расположены с межосевым расстоянием 320 мм. Trunnion-компоновка с низким центром тяжести ориентирована на производительную обработку нескольких заготовок и интеграцию с автоматизацией.
Двухпозиционная 5-осевая обработка
GTFAE-210S-2W-320 предназначен для серийных задач, где требуется совместить многостороннюю обработку с высокой производительностью. Две поворотные позиции позволяют размещать несколько заготовок, а наклонная ось обеспечивает их ориентацию относительно инструмента.
Расстояние между поворотными осями составляет 320 мм, максимальный диаметр вращения детали — 310 мм. Низкопрофильная trunnion-компоновка позволяет рационально использовать рабочую зону обрабатывающего центра.
Характеристики Detron GTFAE-210S-2W-320
| Категория | 5-я ось |
|---|---|
| Тип | многошпиндельный наклонно-поворотный стол, trunnion type |
| Количество поворотных позиций | 2 |
| Диаметр планшайбы | Ø210 мм |
| Диаметр центрального отверстия | Ø65H7 мм |
| Межосевое расстояние | 320 мм |
| Максимальный диаметр вращения детали | 310 мм |
| Высота стола, горизонтально | 270 мм |
| Высота центра, вертикально | 270 мм |
| Т-образный паз | 12H7 мм |
| Направляющая шпонка | 18 мм |
| Тип тормоза | пневматический |
| Рабочее давление | 0,55–0,7 МПа |
| Передаточное отношение R / T | 1:90 / 1:120 |
| Максимальная скорость R / T | 25 / 22,2 об/мин |
| Момент зажима R / T | 400 / 900 Н·м |
| Допустимая нагрузка, горизонтально | 50 кг |
| Допустимая нагрузка при наклоне 0–90° | 40 кг |
| Допустимый момент дисбаланса | 92 Н·м |
| Допустимый момент инерции нагрузки | 0,22 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность позиционирования R / T | 20 / 60 угл. сек. |
| Повторяемость R / T | 6 / 8 угл. сек. |
| Диапазон наклона | −30°…+120° |
| Допустимый момент резания | 250 Н·м |
| Масса без сервомоторов | 469 кг |
Особенности GTFAE-210S-2W-320
Что проверить перед установкой
- Совместимость дополнительных осей с системой ЧПУ станка.
- Рабочую зону при полном диапазоне наклона −30°…+120°.
- Межосевое расстояние двух позиций — 320 мм.
- Максимальный диаметр вращения заготовки — 310 мм.
- Суммарную массу заготовок и технологической оснастки.
- Допустимый момент дисбаланса — 92 Н·м.
- Допустимый момент инерции нагрузки — 0,22 кг·м².
- Грузоподъемность станка с учетом массы стола 469 кг.
- Наличие пневмосистемы 0,55–0,7 МПа.
Вопросы по Detron GTFAE-210S-2W-320
Что означает 2W-320?
Какую нагрузку допускает GTFAE-210S-2W-320?
Какой максимальный диаметр вращения детали?
Как фиксируются оси стола?
Для каких производств подходит двухпозиционный стол?
Что нужно предоставить для подбора?
Подберем Detron GTFAE-210S-2W-320 под ваш станок
Пришлите модель обрабатывающего центра, систему ЧПУ и чертеж детали. Проверим рабочую зону, компоновку двух позиций, нагрузки, сервоприводы и технологическую оснастку.
