Технические характеристики
Диаметр обработки, мм
500
Макс. длина заготовки, мм
3200
Модуль обработки
20
Макс. ширина зубчатого венца, мм
2800
Скорость вращения шпинделя фрезы (об/мин)
20 - 250
Скорость вращения шпинделя фрезы, об/мин
1-20
Осевое смещение фрезы
200
Угол наклона фрезерного суппорта
±45
Макс. диаметр фрезы, мм
350
Общая мощность, кВт
66
Мощность шпинделя инструумента, кВт
34,9
Максимальная нагрузка на стол, кг
3000
Вес, кг
35000
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в открытой линии

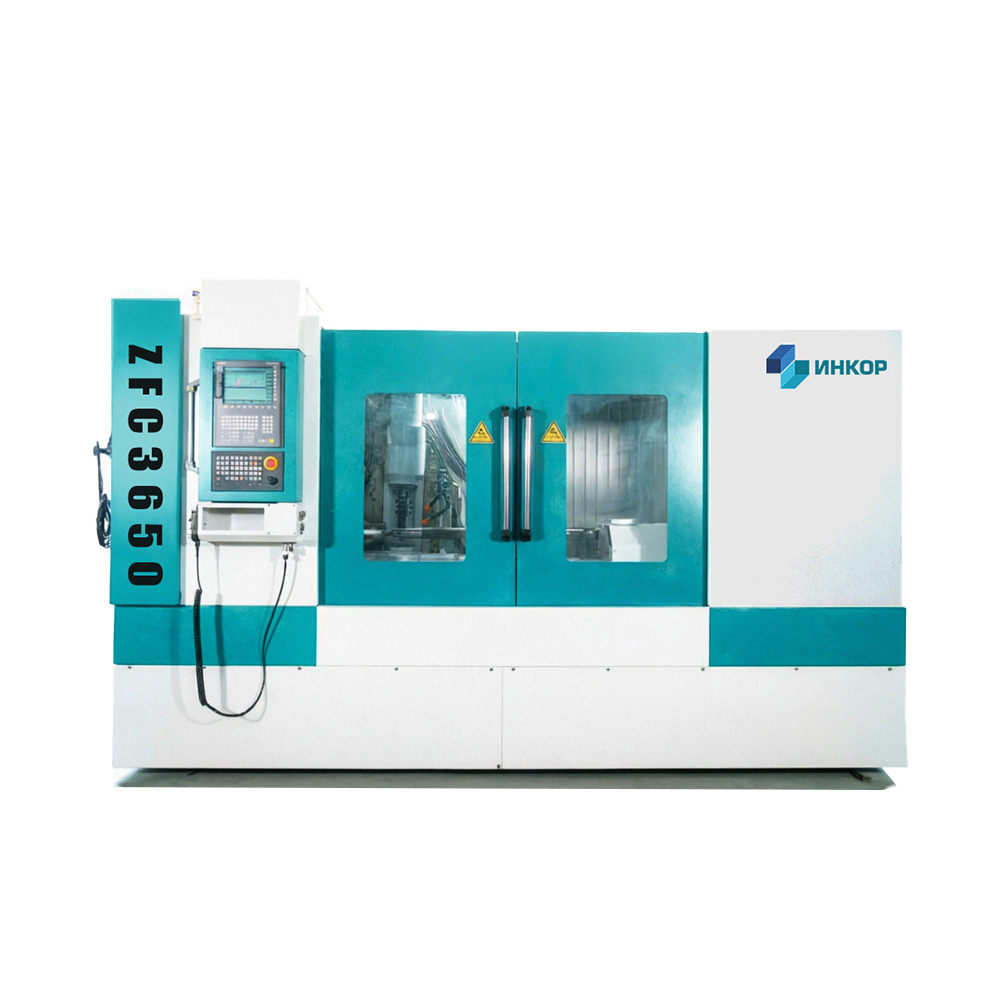

Зубофрезерный станок ZFC3650 – мощность и длина для тяжелых шлицевых валов
ZFC3650 – горизонтальный зубофрезерный станок для обработки крупногабаритных шлицевых валов диаметром до 500 мм и длиной до 3200 мм. Модуль до 20 и ширина венца до 2800 мм позволяют нарезать мощные зубья и шлицы на одной установке. Увеличенная нагрузка на стол (3000 кг) и жесткая станина гарантируют стабильность при обработке тяжелых заготовок.
Ключевые преимущества
- Длина заготовки 3200 мм – идеален для длинных валов прокатных станов, редукторов и турбин.
- Модуль до 20, диаметр до 500 мм – силовые шлицы и зубья.
- Мощность шпинделя 34,9 кВт, общая 66 кВт – запас для тяжелых режимов.
- Скорость фрезы 20–250 об/мин – оптимизирована для крупного модуля.
- Опциональные люнеты и задняя бабка для поддержки длинных валов.
Технические характеристики ZFC3650
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр заготовки | мм | 500 |
| Максимальный модуль обработки | мм | 20 |
| Максимальная ширина зубчатого венца | мм | 2800 |
| Максимальная длина заготовки | мм | 3200 |
| Максимальный угол наклона суппорта | град | ±45 |
| Скорость вращения фрезы | об/мин | 20–250 |
| Максимальная скорость заготовки | об/мин | 1–20 |
| Максимальный диаметр фрезы | мм | 350 |
| Осевое смещение фрезы | мм | 200 |
| Мощность шпинделя инструмента | кВт | 34,9 |
| Максимальная нагрузка на стол | кг | 3000 |
| Общая мощность | кВт | 66 |
| Вес станка | кг | 35000 |
Область применения
- Шлицевые валы для металлургического оборудования.
- Валы редукторов ветрогенераторов и турбин.
- Тяжелые трансмиссии в горной и цементной промышленности.
ZFC3650 – выбор производителей, которым нужна надежная обработка длинных валов с высоким модулем.
Для расчета цены и сроков поставки в Перми, а также подбора дополнительной оснастки – свяжитесь с нами.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр заготовки | мм | 500 |
| Максимальный модуль обработки | мм | 20 |
| Максимальная ширина зубчатого венца | мм | 2800 |
| Максимальная длина заготовки | мм | 3200 |
| Максимальный угол наклона суппорта | град | ±45 |
| Скорость вращения фрезы | об/мин | 20–250 |
| Максимальная скорость заготовки | об/мин | 1–20 |
| Максимальный диаметр фрезы | мм | 350 |
| Осевое смещение фрезы | мм | 200 |
| Мощность шпинделя инструмента | кВт | 34,9 |
| Максимальная нагрузка на стол | кг | 3000 |
| Общая мощность | кВт | 66 |
| Вес станка | кг | 35000 |
