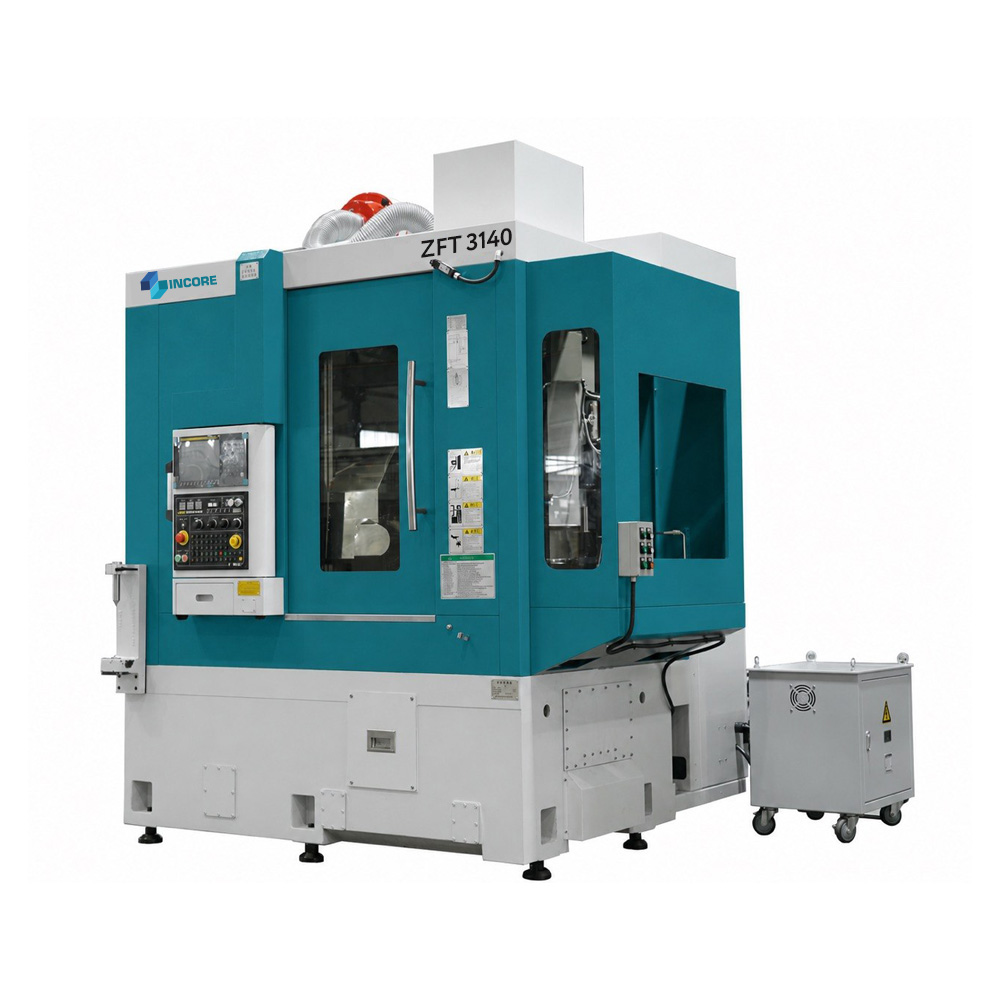

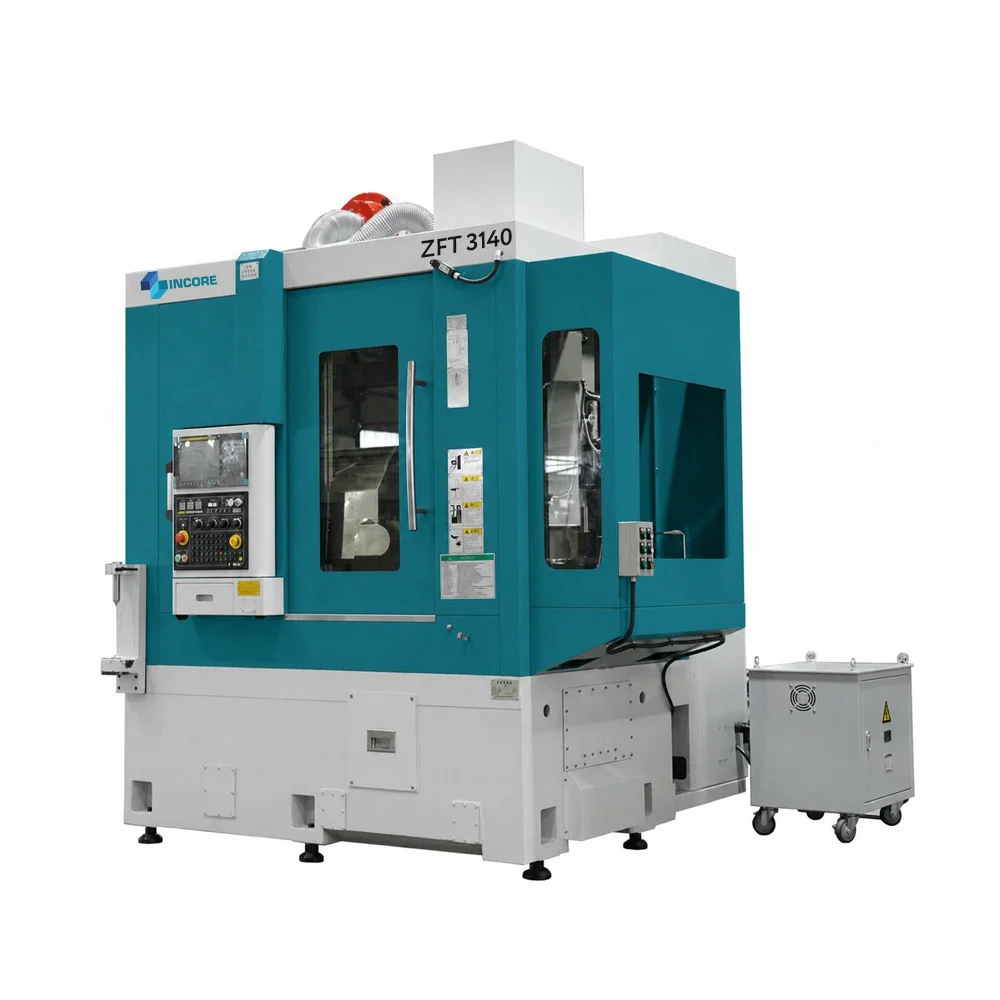

Зубофрезерный станок Incore ZFT3140
Тяжелый зубофрезерный станок Incore ZFT3140 предназначен для нарезания цилиндрических зубчатых колес методом обкатки в условиях серийного и единичного производства. Модель рассчитана на обработку крупногабаритных деталей диаметром до 400 мм с модулем до 12, что делает её незаменимой в производстве силовых передач, редукторов и узлов тяжелой техники.
Ключевые преимущества
- Максимальный диаметр обработки – 400 мм – работа с крупными зубчатыми колесами и шестернями.
- Модуль до 12 – обработка высоких и мощных зубьев для тяжелонагруженных передач.
- Ширина зубчатого венца до 400 мм – подходит для широких ступиц и длинных заготовок.
- Увеличенный инструмент (до 200×230 мм) – использование массивных червячных фрез для высоких модулей.
- Две ступени скорости шпинделя фрезы (500 и 750 об/мин) и две ступени заготовки (75 и 200 об/мин) для оптимального выбора режимов под материал и твердость.
- Осевое смещение фрезы 200 мм (больше, чем у младших моделей) и наклон суппорта до 45° – расширенные возможности настройки на косозубые колеса и сложные схемы резания.
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный рабочий диаметр | мм | 400 |
| Максимальный модуль обработки | мм | 12 |
| Максимальная ширина зубчатого венца | мм | 400 |
| Максимальный размер инструмента | мм | 200×230 |
| Скорость вращения шпинделя фрезы | об/мин | 500 / 750 |
| Скорость вращения шпинделя заготовки | об/мин | 75 / 200 |
| Осевое смещение фрезы | мм | 200 |
| Угол наклона фрезерного суппорта | град | 45 |
| Система ЧПУ | – | по запросу |
| Общая мощность | кВт | уточняется |
| Габариты (Д×Ш×В) | мм | уточняется |
| Вес | т | уточняется |
Область применения
- Производство крупных зубчатых колес для редукторов прокатных станов, лебедок, экскаваторов.
- Изготовление шестерен для горнодобывающей, цементной и металлургической промышленности.
- Тяжелое машиностроение, ветроэнергетика, судостроение.
Конструктивные особенности
- Усиленная литая станина с системой демпфирования – гашение вибраций при обработке высоких модулей.
- Прецизионные шпиндельные узлы на роликовых подшипниках повышенной грузоподъемности.
- Увеличенное осевое смещение фрезы (200 мм) для равномерного износа инструмента.
- Интенсивная система смазки и подачи СОЖ для тяжелых режимов резания.
- Возможность интеграции с любой современной системой ЧПУ (по заказу).
Станок Incore ZFT3140 – это решение для цехов, где требуется обрабатывать зубчатые колеса диаметром до 400 мм с высоким модулем (до 12). Модель сочетает мощность, жесткость и точность, необходимые для тяжелого машиностроения.
Для получения точной информации о цене, комплектации (наличие ЧПУ, оснастка), фактической мощности, габаритах и весе – обратитесь к официальному дилеру Incore.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 400 |
| Максимальный модуль обработки | мм | 12 | |
| Максимальная ширина зубчатого венца | мм | 400 | |
| Минимальное число зубьев- | - | - | |
| Максимальный размер инструмента | мм | 200×230 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин3 | 500 /750 |
| Скорость вращения шпинделя заготовки | об/мин | 75 / 200 | |
| Осевое смещение фрезы | мм | 200 | |
| Угол наклона фрезерного суппорта | град. | 45 | |
| Система управления | Система ЧПУ | – | - |
| Общие данные | Общая мощность | кВт | - |
| Габариты (Д × Ш × В) | мм | - | |
| Вес | т | - | |
