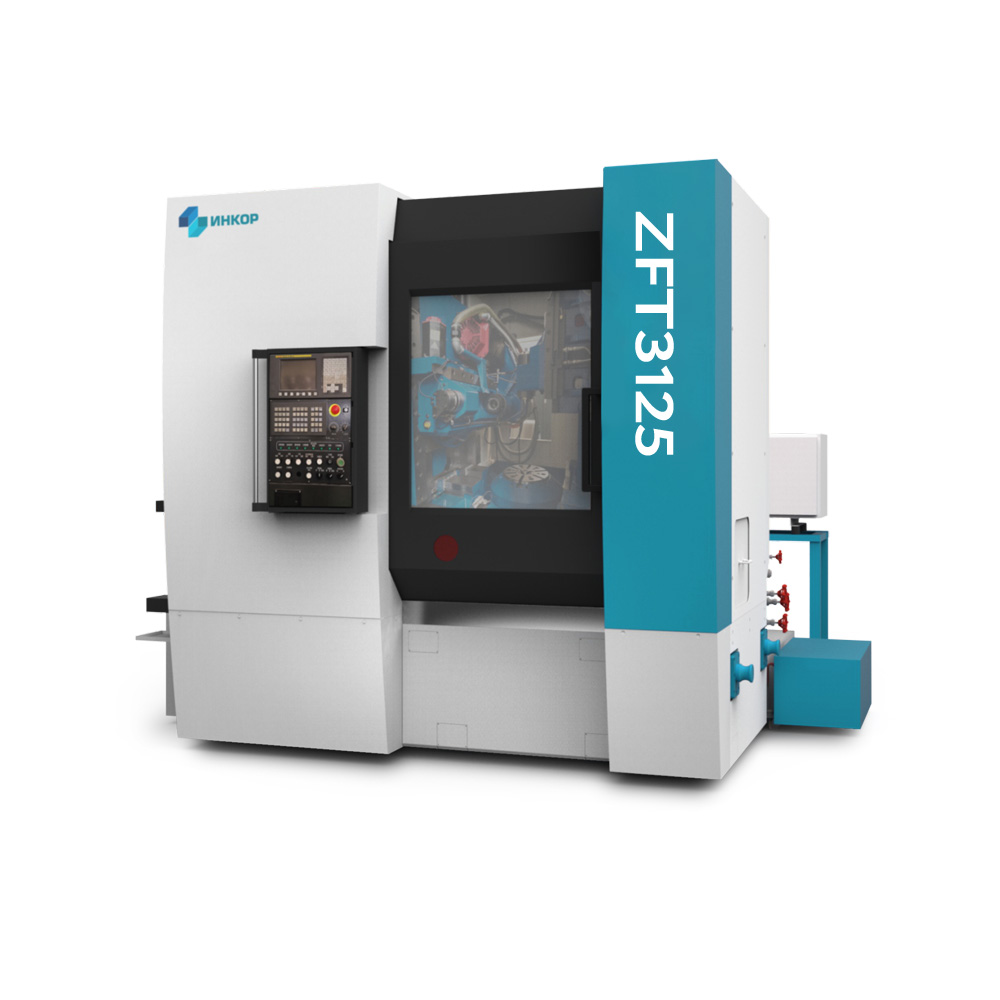

Зубофрезерный станок ZFT3125
Высокопроизводительное оборудование для нарезания цилиндрических зубчатых колес методом обкатки. Модель ZFT3125 сочетает компактные габариты обрабатываемых деталей (до 250 мм) с увеличенной шириной зубчатого венца (до 530 мм), что позволяет обрабатывать длинные ступицы и широкие колеса за один проход. Идеальное решение для серийного производства в автомобилестроении, приборостроении и общем машиностроении.
Ключевые преимущества
- Максимальный диаметр обработки – 250 мм – востребованный размер для большинства шестерен и колес.
- Модуль до 6 – работа с зубьями средней высоты, характерными для силовых передач.
- Ширина венца 530 мм – значительно расширяет номенклатуру длинномерных заготовок.
- Три ступени скорости фрезы (1200, 1500, 2500 об/мин) и три ступени заготовки (120, 150, 250 об/мин) для точного подбора режимов резания.
- Мощность до 25 кВт – запас производительности при обработке твердых материалов и высоких модулях.
- Угол наклона суппорта 45° и осевое смещение фрезы 180 мм – гибкая настройка под косозубые колеса и разные типы инструментов.
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный рабочий диаметр | мм | 250 |
| Максимальный модуль обработки | мм | 6 |
| Максимальная ширина зубчатого венца | мм | 530 |
| Максимальный размер инструмента (фреза) | мм | 130×230 |
| Скорость вращения шпинделя фрезы | об/мин | 1200 / 1500 / 2500 |
| Скорость вращения шпинделя заготовки | об/мин | 120 / 150 / 250 |
| Осевое смещение фрезы | мм | 180 |
| Угол наклона фрезерного суппорта | град | 45 |
| Общая мощность | кВт | 18,5 / 18,5 / 25 |
| Система ЧПУ | – | по запросу |
Область применения
- Изготовление прямозубых и косозубых колес, шестерен, червячных колес.
- Предприятия автомобильной, тракторной, сельскохозяйственной техники.
- Станкостроение, редукторостроение, производство промышленных приводов.
Конструктивные особенности
- Жесткая сварная станина с демпфированием вибраций.
- Прецизионные направляющие и высокоточные шпиндельные узлы.
- Удобный доступ к зоне резания для настройки и контроля.
- Возможность оснащения системой ЧПУ для автоматизации циклов.
Станок ZFT3125 – оптимальный баланс между компактностью обрабатываемых деталей (Ø250 мм) и увеличенной длиной зубонарезания (до 530 мм). Позволяет эффективно заменить более габаритные модели там, где не требуется диаметр более 250 мм, но нужна большая ширина венца.
Для уточнения цены, комплектации (система ЧПУ, оснастка), габаритов и веса – обратитесь к менеджерам Incore.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 250 |
| Максимальный модуль обработки | мм | 6 | |
| Максимальная ширина зубчатого венца | мм | 530 | |
| Минимальное число зубьев- | - | - | |
| Максимальный размер инструмента | мм | 130×230 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин3 | 1200 / 1500 / 2500 |
| Скорость вращения шпинделя заготовки | об/мин | 120 / 150 / 250 | |
| Осевое смещение фрезы | мм | 180 | |
| Угол наклона фрезерного суппорта | град. | 45 | |
| Система управления | Система ЧПУ | – | - |
| Общие данные | Общая мощность | кВт | 18,5 / 18,5 / 25 |
| Габариты (Д × Ш × В) | мм | - | |
| Вес | т | - | |
