Технические характеристики
Диаметр обработки
200
Тип зубчатого венца
цилиндрический
Модуль обработки
6
Макс. ширина зубчатого венца
480
Cкорость вращения шпинделя заготовки (об/мин)
200 / 250 / 300
Скорость вращения шпинделя фрезы (об/мин)
1200 / 1500 / 2500
Осевое смещение фрезы
180
Угол наклона фрезерного суппорта
45
Минимальное число зубьев
Максимальный размер инструмента
130×230
Общая мощность (КВт)
11 / 11 / 25
Расстояние от центра фрезы до центра стола
30-230
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в открытой линии

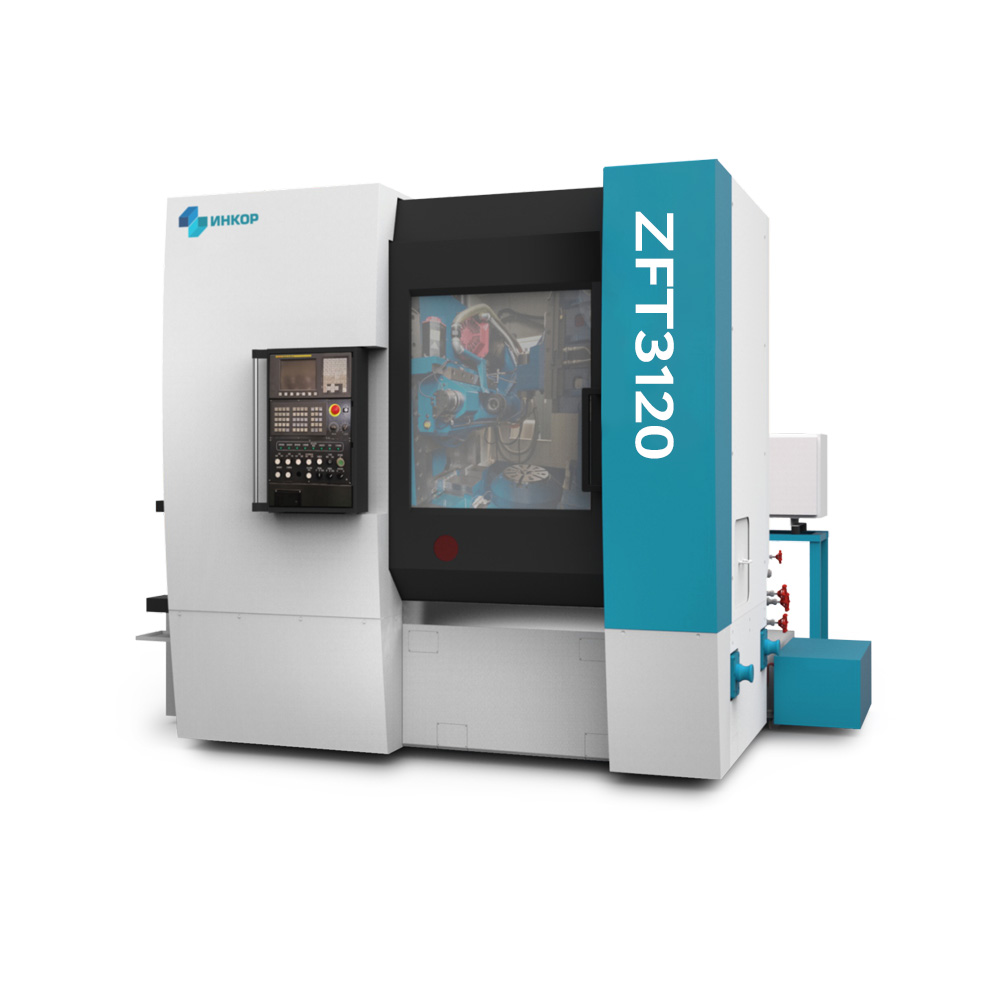

Зубофрезерный станок ZFT3120 – высокопроизводительное оборудование для нарезания цилиндрических зубчатых колес методом обкатки. Модель идеально подходит для мелко- и среднесерийного производства, а также для ремонтных предприятий, требующих точности и надежности.
Основные преимущества:
- максимальный диаметр обработки – 200 мм, что позволяет работать с широкой номенклатурой деталей.
- Модуль до 6 – станок справляется с зубьями средних размеров, востребованных в машиностроении.
- Большая ширина зубчатого венца – до 480 мм, позволяющая обрабатывать длинные заготовки за один проход.
- Высокие скорости резания – частота вращения шпинделя фрезы до 2500 об/мин, заготовки – до 300 об/мин, что сокращает время цикла.
- Регулируемый угол наклона суппорта (до 45°) и осевое смещение фрезы (180 мм) для настройки под различные типы зубьев и инструмент.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Максимальный рабочий диаметр, мм | 200 |
| Максимальный модуль обработки, мм | 6 |
| Максимальная ширина зубчатого венца, мм | 480 |
| Максимальный размер инструмента (фрезы), мм | 130×230 |
| Скорость вращения шпинделя фрезы, об/мин | 1200 / 1500 / 2500 |
| Скорость вращения шпинделя заготовки, об/мин | 200 / 250 / 300 |
| Осевое смещение фрезы, мм | 180 |
| Угол наклона фрезерного суппорта, град | 45 |
| Общая установленная мощность, кВт | 11 / 11 / 25 (в зависимости от исполнения) |
Область применения:
- Изготовление шестерен, зубчатых колес, шкивов, червячных колес.
- Предприятия автомобилестроения, приборостроения, станкостроения.
- Ремонтные цеха и инструментальные производства.
- Особенности конструкции:
- Жесткая станина и прецизионные направляющие обеспечивают виброустойчивость и точность нарезания.
- Возможность использования быстрорежущих и твердосплавных червячных фрез.
- Удобный доступ к узлам для настройки и обслуживания.
Станок ZFT3120 – это оптимальное сочетание производительности, компактности (для оборудования своего класса) и доступной стоимости. Позволяет быстро окупить вложения при стабильном выпуске зубчатых деталей средних размеров.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 200 |
| Максимальный модуль обработки | мм | 6 | |
| Максимальная ширина зубчатого венца | мм | 480 | |
| Минимальное число зубьев- | - | - | |
| Максимальный размер инструмента | мм | 130×230 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин3 | 1200 / 1500 / 2500 |
| Скорость вращения шпинделя заготовки | об/мин | 200 / 250 / 300 | |
| Осевое смещение фрезы | мм | 180 | |
| Угол наклона фрезерного суппорта | град. | 45 | |
| Система управления | Система ЧПУ | – | - |
| Общие данные | Общая мощность | кВт | 11 / 11 / 25 |
| Габариты (Д × Ш × В) | мм | - | |
| Вес | т | - | |
