Технические характеристики
Диаметр обработки
150
Тип зубчатого венца
цилиндрический
Модуль обработки
4
Макс. ширина зубчатого венца
300
Cкорость вращения шпинделя заготовки (об/мин)
250 / 300 / 400
Скорость вращения шпинделя фрезы (об/мин)
1500 / 2000 / 3000
Осевое смещение фрезы
150
Угол наклона фрезерного суппорта
45
Минимальное число зубьев
3
Максимальный размер инструмента
110×180
Общая мощность (КВт)
7,5 / 7,5 / 15
Расстояние от центра фрезы до центра стола
15-165
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в открытой линии

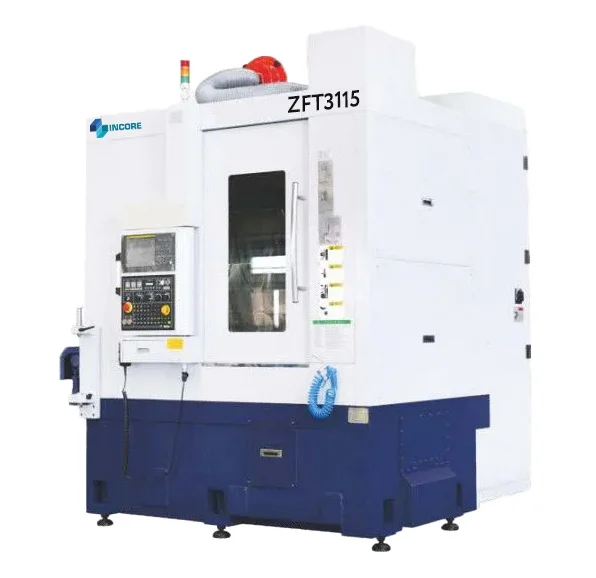

ZFT3115 – зубофрезерный станок с расширенным диапазоном модуля (до 4). Предназначен для производства шестерён, валов с шлицами, червячных колёс диаметром до 150 мм. Система ЧПУ управляет 6 осями, из которых 4 могут работать синхронно. Наклонная станина обеспечивает эффективный отвод стружки, а внутренняя циркуляция масла гарантирует тепловую стабильность.
Ключевые особенности:
- Высокоточные зубчатые передачи шпинделя фрезы.
- Антилюфтовый механизм заготовки.
- Возможность установки роботизированной загрузки.
- Модульная конструкция – кастомизация под заказ.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 150 |
| Максимальный модуль обработки | мм | 4 | |
| Максимальная ширина зубчатого венца | мм | 300 | |
| Минимальное число зубьев- | - | - | |
| Максимальный размер инструмента | мм | 110×180 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин3 | 1500 / 2000 / 3000 |
| Скорость вращения шпинделя заготовки | об/мин | 250 / 300 / 400 | |
| Осевое смещение фрезы | мм | 150 | |
| Угол наклона фрезерного суппорта | град. | 45 | |
| Система управления | Система ЧПУ | – | - |
| Общие данные | Общая мощность | кВт | 7,5 / 7,5 / 15 |
| Габариты (Д × Ш × В) | мм | - | |
| Вес | т | - | |
