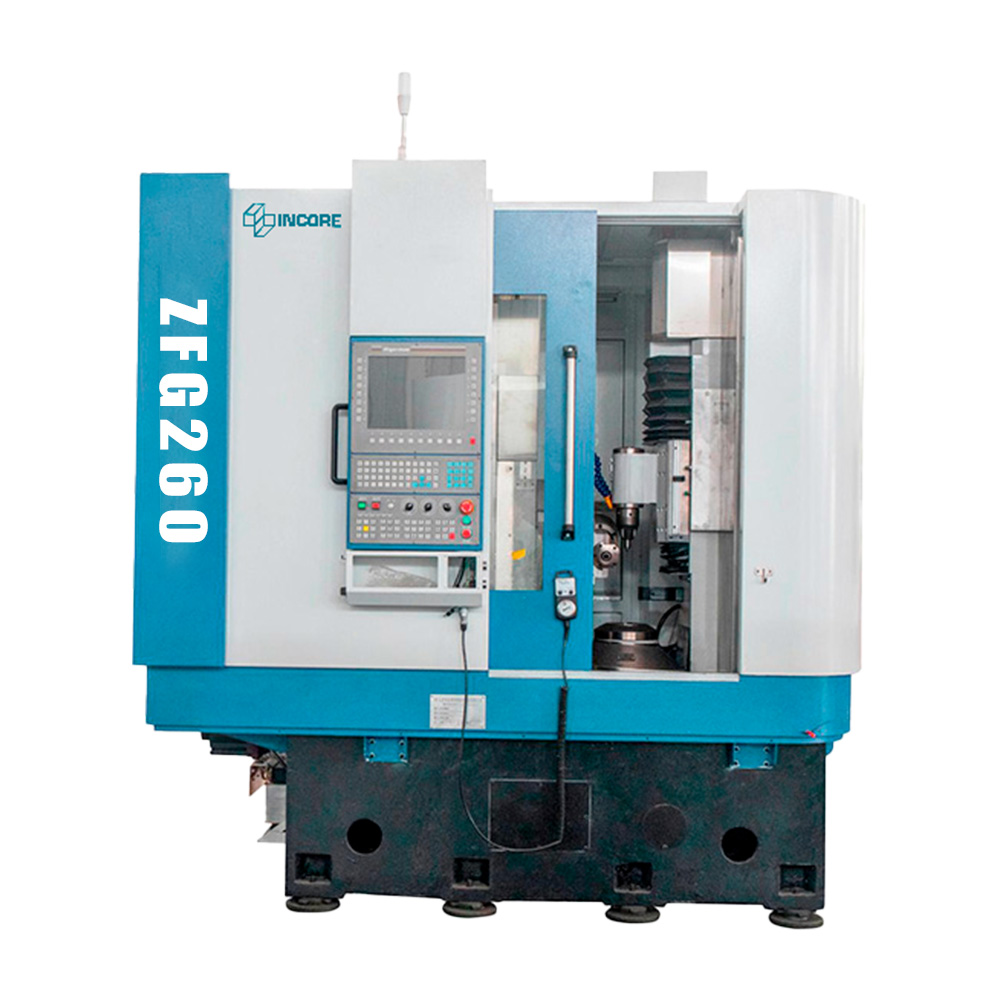

Зубофрезерный станок ZFG260
Мощный зубофрезерный станок ZFG260 предназначен для нарезания цилиндрических зубчатых колес методом обкатки. Модель рассчитана на обработку деталей диаметром до 280 мм с модулем до 8 и шириной венца до 300 мм. Благодаря высокой мощности (38 кВт) и увеличенной массе (8,5 т) станок обеспечивает отличную жесткость и виброустойчивость при обработке зубьев большого модуля, что делает его идеальным выбором для среднего и тяжелого машиностроения.
Ключевые преимущества
- Максимальный диаметр обработки – 280 мм – широкий диапазон крупных зубчатых колес.
- Модуль до 8 – обработка высоких и прочных зубьев для силовых передач.
- Ширина зубчатого венца до 300 мм – подходит для длинных ступиц и широких колес.
- Увеличенный инструмент (120×200 мм) – использование крупных червячных фрез.
- Скорость шпинделя фрезы 1250 об/мин – оптимальный баланс производительности и ресурса инструмента.
- Мощность 38 кВт – запас мощности для обработки твердых и вязких материалов.
- Масса 8,5 тонны – исключительная жесткость и демпфирование вибраций при высоких нагрузках.
- Угол наклона суппорта до 45° – нарезание косозубых колес любой конфигурации.
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный рабочий диаметр | мм | 280 |
| Максимальный модуль обработки | мм | 5 / 8 |
| Максимальная ширина зубчатого венца | мм | 300 |
| Максимальный размер инструмента (фреза) | мм | 120×200 |
| Скорость вращения шпинделя фрезы | об/мин | 1250 |
| Скорость вращения шпинделя заготовки | об/мин | 180 |
| Осевое смещение фрезы | мм | по запросу |
| Угол наклона фрезерного суппорта | град | 45 |
| Система ЧПУ | – | отсутствует (ручное управление) |
| Общая мощность | кВт | 38 |
| Габариты (Д×Ш×В) | мм | уточняются |
| Вес | т | 8,5 |
Область применения
- Изготовление крупных зубчатых колес для редукторов, лебедок, приводов.
- Производство шестерен для горнодобывающего, металлургического и кранового оборудования.
- Станкостроение, тяжелое машиностроение, ветроэнергетика.
Конструктивные особенности
- Усиленная станина массой 8,5 т с ребрами жесткости – высокое демпфирование вибраций.
- Прецизионные шпиндельные узлы на подшипниках класса точности P5.
- Мощный привод главного движения (38 кВт) для работы с высокими модулями.
- Увеличенное посадочное отверстие под оправку инструмента (120×200 мм).
- Интенсивная система смазки и подачи СОЖ для отвода тепла при тяжелых режимах.
- Быстрая переналадка под разные модули и количество зубьев.
Станок ZFG260 – это оптимальный выбор для цехов, где требуется обрабатывать зубчатые колеса диаметром до 280 мм с модулем до 8. Сочетание высокой мощности (38 кВт) и значительной массы (8,5 т) обеспечивает стабильную точность и производительность даже на самых тяжелых режимах резания.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 280 |
| Максимальный модуль обработки | мм | 5 / 8 | |
| Максимальная ширина зубчатого венца | мм | 300 | |
| Минимальное число зубьев- | - | - | |
| Максимальный размер инструмента | мм | 120×200 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин | 1250 |
| Скорость вращения шпинделя заготовки | об/мин | 180 | |
| Осевое смещение фрезы | мм |
|
|
| Угол наклона фрезерного суппорта | град. | 45 | |
| Система управления | Система ЧПУ | – | - |
| Общие данные | Общая мощность | кВт | 38 |
| Габариты (Д × Ш × В) | мм | - | |
| Вес |
т |
8500 | |
