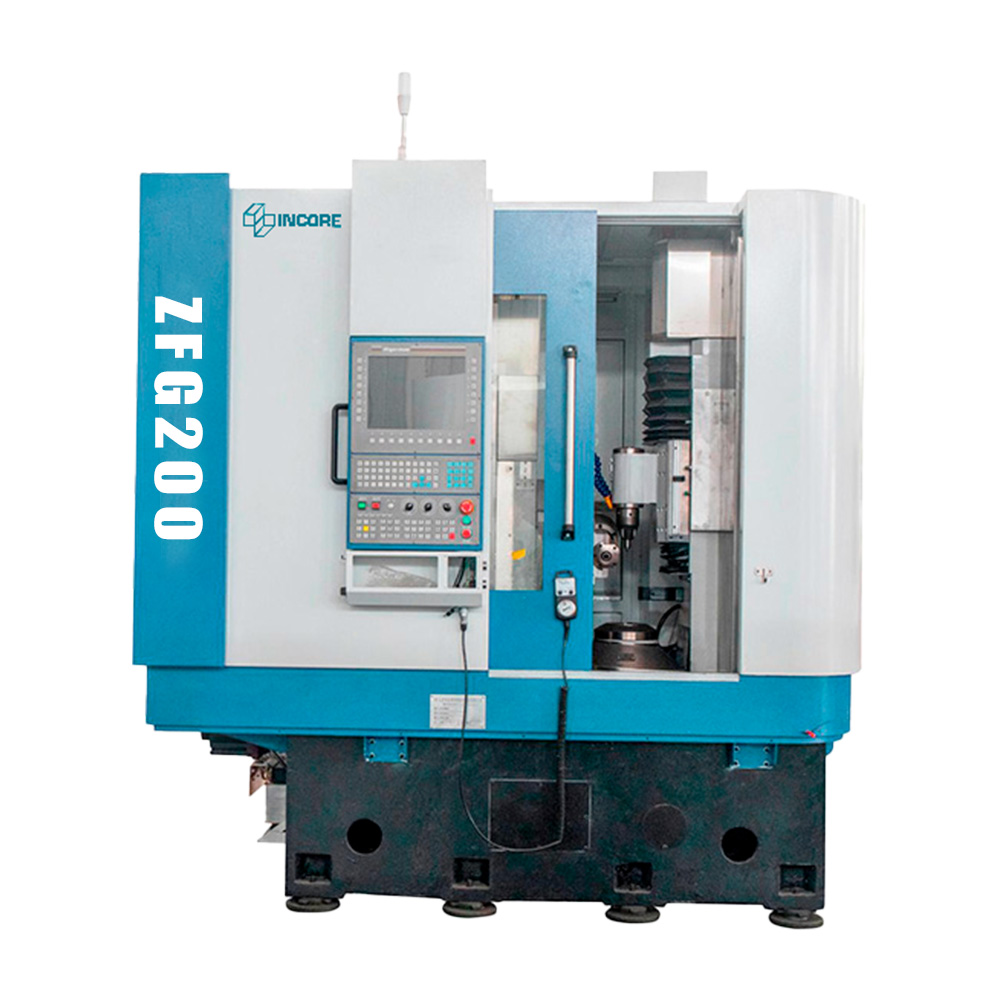

Зубофрезерный станок ZFG200
Высокопроизводительный зубофрезерный станок ZFG200 предназначен для нарезания цилиндрических зубчатых колес методом обкатки. Модель ориентирована на обработку деталей диаметром до 200 мм с модулем до 4 и шириной венца до 300 мм. Благодаря высокой скорости шпинделя фрезы (2500 об/мин) и увеличенной массе (7,5 т) станок обеспечивает отличную жесткость, виброустойчивость и точность при серийном и мелкосерийном производстве.
Ключевые преимущества
- Максимальный диаметр обработки – 200 мм – охватывает широкую номенклатуру зубчатых колес среднего размера.
- Модуль до 4 – оптимален для большинства силовых и кинематических передач.
- Ширина зубчатого венца до 300 мм – позволяет обрабатывать длинные ступицы за один проход.
- Увеличенный инструмент (120×180 мм) – работа с более массивными червячными фрезами.
- Высокая скорость шпинделя фрезы – 2500 об/мин – интенсивное резание и высокая производительность.
- Мощность 28 кВт – запас мощности для обработки твердых и вязких материалов.
- Масса 7,5 тонны – исключительная жесткость и виброустойчивость на тяжелых режимах.
- Угол наклона суппорта до 45° – нарезание косозубых колес.
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный рабочий диаметр | мм | 200 |
| Максимальный модуль обработки | мм | 4 |
| Максимальная ширина зубчатого венца | мм | 300 |
| Максимальный размер инструмента (фреза) | мм | 120×180 |
| Скорость вращения шпинделя фрезы | об/мин | 2500 |
| Скорость вращения шпинделя заготовки | об/мин | 200 |
| Осевое смещение фрезы | мм | по запросу |
| Угол наклона фрезерного суппорта | град | 45 |
| Система ЧПУ | – | отсутствует (ручное управление) |
| Общая мощность | кВт | 28 |
| Габариты (Д×Ш×В) | мм | уточняются |
| Вес | т | 7,5 |
Область применения
- Изготовление шестерен, зубчатых колес, шкивов для редукторов и приводов.
- Автомобилестроение, тракторное и сельскохозяйственное машиностроение.
- Станкостроение, робототехника, промышленные механизмы средних размеров.
Конструктивные особенности
- Массивная сварная станина с ребрами жесткости (масса 7,5 т) – высокое демпфирование вибраций.
- Прецизионные шпиндельные узлы на подшипниках класса точности P5.
- Высокооборотный шпиндель фрезы (2500 об/мин) для работы с быстрорежущими и твердосплавными фрезами.
- Увеличенное посадочное отверстие под оправку инструмента (до 120×180 мм).
- Интенсивная система смазки и подачи СОЖ в зону резания.
- Быстрая переналадка под разные модули и количество зубьев.
Станок ZFG200 – это оптимальное сочетание диаметра обработки до 200 мм, высокой скорости резания (2500 об/мин) и значительной жесткости, обеспечиваемой массой 7,5 тонны. Модель идеально подходит для цехов, где требуются стабильная точность и производительность при работе с зубчатыми колесами среднего размера.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 200 |
| Максимальный модуль обработки | мм | 4 | |
| Максимальная ширина зубчатого венца | мм | 300 | |
| Минимальное число зубьев- | - | - | |
| Максимальный размер инструмента | мм | 120×180 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин | 2500 |
| Скорость вращения шпинделя заготовки | об/мин | 200 | |
| Осевое смещение фрезы | мм |
|
|
| Угол наклона фрезерного суппорта | град. | 45 | |
| Система управления | Система ЧПУ | – | - |
| Общие данные | Общая мощность | кВт | 28 |
| Габариты (Д × Ш × В) | мм | - | |
| Вес |
т |
7500 | |
