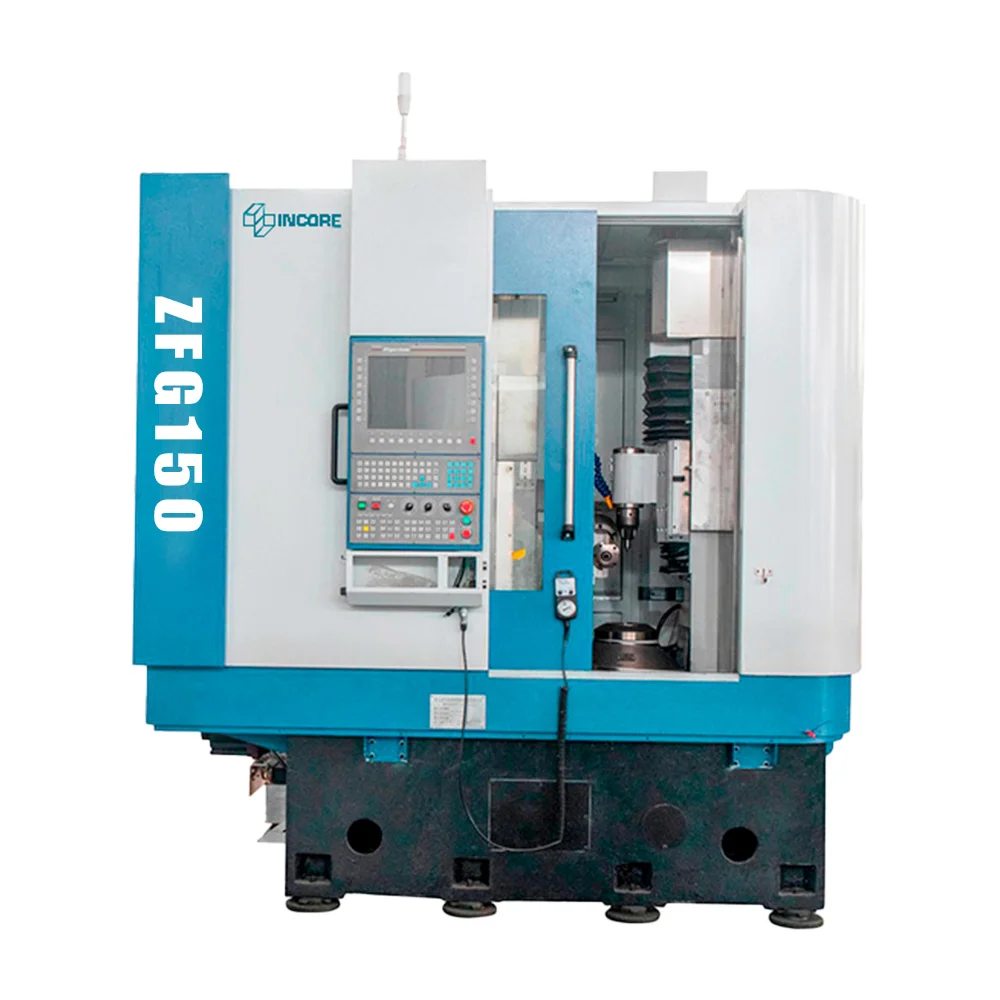

Зубофрезерный станок ZFG150
Высокоточный зубофрезерный станок ZFG150 предназначен для нарезания цилиндрических зубчатых колес методом обкатки. Модель ориентирована на обработку небольших деталей диаметром до 160 мм с модулем до 4, при этом ширина зубчатого венца достигает 300 мм – уникальное сочетание компактности и возможности обрабатывать длинные ступицы. Станок идеально подходит для приборостроения, мелкосерийного и серийного производства точных шестерен.
Ключевые преимущества
- Максимальный диаметр обработки – 160 мм – для большинства прецизионных зубчатых колес.
- Модуль обработки 3 / 4 (в зависимости от исполнения) – работа с зубьями малой и средней высоты.
- Ширина зубчатого венца до 300 мм – позволяет обрабатывать длинные заготовки за один проход.
- Высокая скорость шпинделя фрезы – 2600 об/мин – интенсивные режимы резания и высокая производительность.
- Мощность привода – 22 кВт – запас мощности для твердых материалов и стабильность при работе.
- Вес станка 6,5 тонны – жесткость и виброустойчивость, характерные для тяжелого оборудования.
- Угол наклона суппорта до 45° – нарезание косозубых колес.
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный рабочий диаметр | мм | 160 |
| Максимальный модуль обработки | мм | 3 / 4 |
| Максимальная ширина зубчатого венца | мм | 300 |
| Максимальный размер инструмента (фреза) | мм | 80×100 |
| Скорость вращения шпинделя фрезы | об/мин | 2600 |
| Скорость вращения шпинделя заготовки | об/мин | 250 |
| Осевое смещение фрезы | мм | по запросу |
| Угол наклона фрезерного суппорта | град | 45 |
| Система ЧПУ | – | отсутствует (ручное управление) |
| Общая мощность | кВт | 22 |
| Габариты (Д×Ш×В) | мм | уточняются |
| Вес | т | 6,5 |
Область применения
- Изготовление точных шестерен для приборов, редукторов малой мощности.
- Производство зубчатых колес для автомобильной и мототехники.
- Станкостроение, робототехника, часовые механизмы (крупные модули).
Конструктивные особенности
- Массивная станина массой 6,5 т обеспечивает высокую виброустойчивость и точность.
- Прецизионные шпиндели на подшипниках качения класса точности P5.
- Высокооборотный шпиндель фрезы (2600 об/мин) для работы с быстрорежущими и твердосплавными фрезами.
- Удобный доступ к узлам настройки и быстрая переналадка под разные детали.
- Надежная система смазки и охлаждения зоны резания.
Станок ZFG150 – оптимальный выбор для цехов, где требуется высокая точность и производительность при обработке небольших зубчатых колес (до Ø160 мм) с возможностью нарезания длинных венцов (до 300 мм). При весе 6,5 тонны оборудование сочетает компактность обрабатываемых деталей с жесткостью тяжелого станка.
Для уточнения цены, наличия, точных габаритов и возможности оснащения ЧПУ – оставьте заявку
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 160 |
| Максимальный модуль обработки | мм | 3 / 4 | |
| Максимальная ширина зубчатого венца | мм | 300 | |
| Минимальное число зубьев- | - | - | |
| Максимальный размер инструмента | мм | 80×100 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин | 2600 |
| Скорость вращения шпинделя заготовки | об/мин | 250 | |
| Осевое смещение фрезы | мм | ||
| Угол наклона фрезерного суппорта | град. | 45 | |
| Система управления | Система ЧПУ | – | - |
| Общие данные | Общая мощность | кВт | 22 |
| Габариты (Д × Ш × В) | мм | - | |
| Вес |
т |
6500 | |
