Технические характеристики
Диаметр обработки
1600
Тип зубчатого венца
Модуль обработки
25
Макс. ширина зубчатого венца
800
Скорость вращения шпинделя фрезы (об/мин)
20 - 250
Осевое смещение фрезы
450
Угол наклона фрезерного суппорта
±45
Максимальный размер инструмента
Ø450*700
Общая мощность (КВт)
100
Диаметр стола
1500
Максимальная нагрузка на стол
20000
Вес
41000
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в открытой линии

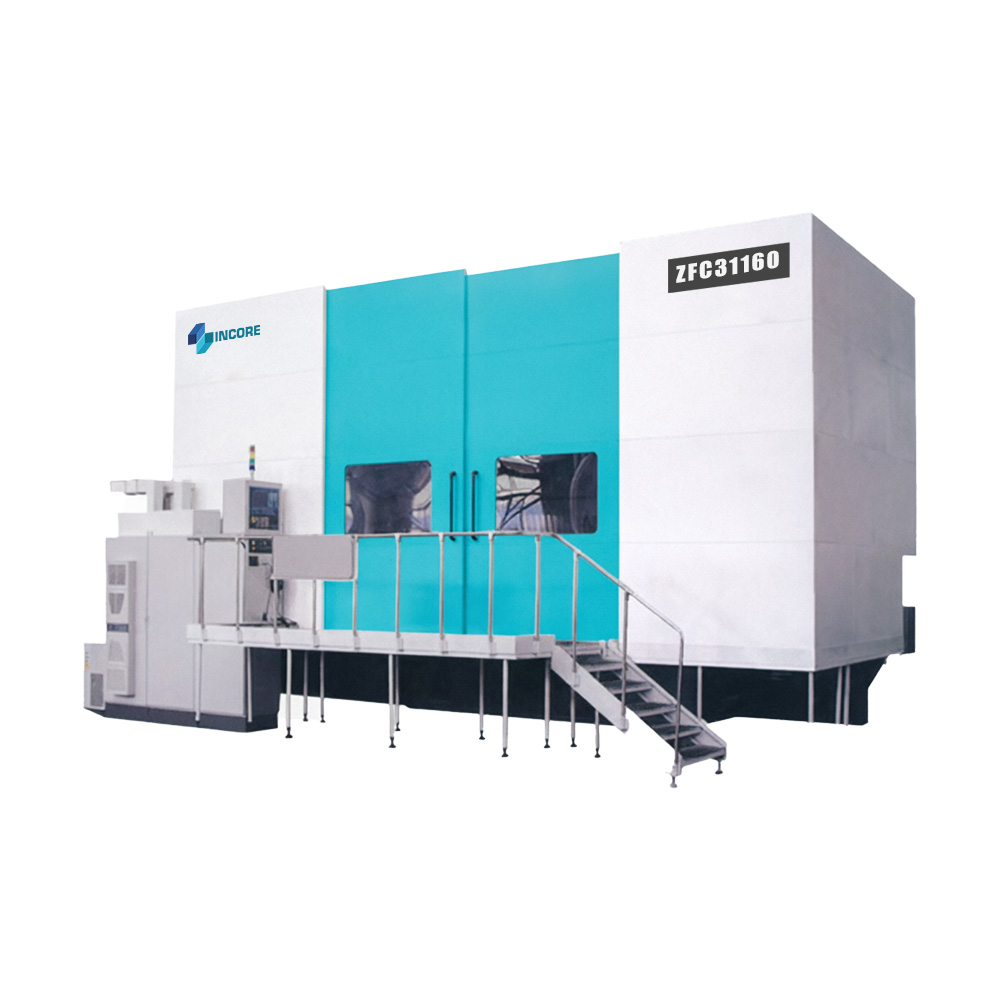

Зубофрезерный станок ZFC31160 – вертикальный, для крупных деталей
Вертикальный зубофрезерный станок ZFC31160 – следующая модель в серии ZFC, позволяющая обрабатывать заготовки диаметром до 1600 мм с модулем до 25. Увеличенная нагрузка на стол (20 тонн) и мощность 100 кВт делают станок незаменимым в производстве крупных редукторов, ветроэнергетических установок и горнодобывающего оборудования.
Ключевые преимущества
- Диаметр до 1600 мм, модуль до 25 – для тяжёлых силовых передач.
- Ширина венца 800 мм – обработка широких зубчатых колёс.
- Нагрузка на стол 20 000 кг – стабильность при массивных заготовках.
- ЧПУ Siemens 840D sl – точное управление 6 осями.
- Скорость фрезы 20–250 об/мин – широкий диапазон для разных материалов.
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Макс. диаметр заготовки | мм | 1600 |
| Макс. модуль обработки | мм | 25 |
| Макс. ширина венца | мм | 800 |
| Угол наклона суппорта | град | ±45 |
| Скорость вращения фрезы | об/мин | 20–250 |
| Макс. размер инструмента | мм | Ø450×700 |
| Осевое смещение фрезы | мм | 450 |
| Диаметр стола | мм | 1500 |
| Нагрузка на стол | кг | 20000 |
| Общая мощность | кВт | 100 |
| Вес станка | кг | 41000 |
Область применения
- Тяжёлое машиностроение, редукторостроение, горная промышленность.
- Энергетика (ветрогенераторы, турбины).
- Транспортное машиностроение (крупные шестерни для локомотивов, судов).
Конструктивные особенности
- Подвижная колонна, неподвижный стол – высокая точность позиционирования.
- Магнитный стружкоконвейер, выносной электрошкаф.
- Полная поддержка четырёхосевой синхронизации.
ZFC31160 – идеальный баланс между габаритами детали и мощностью для серийного производства крупных зубчатых колёс.
Для уточнения параметров комплектации, точной стоимости и сроков поставки оставляйте заявку на сайте или звоните по телефону.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 1600 |
| Максимальный модуль обработки | мм | 25 | |
| Максимальная ширина зубчатого венца | мм | 600 | |
| Минимальное число зубьев- | - | - | |
| Максимальный размер инструмента | мм | 450×700 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин | 20 - 250 |
| Скорость вращения шпинделя заготовки | об/мин | - | |
| Осевое смещение фрезы | мм | 450 | |
| Угол наклона фрезерного суппорта | град. | 45 | |
| Система управления | Система ЧПУ | Siemens 840D sl | - |
| Общие данные | Общая мощность | кВт | 100 |
| Габариты (Д × Ш × В) | мм | - | |
| Вес |
т |
41 | |
| Макс нагрузка на стол |
т |
20 | |
