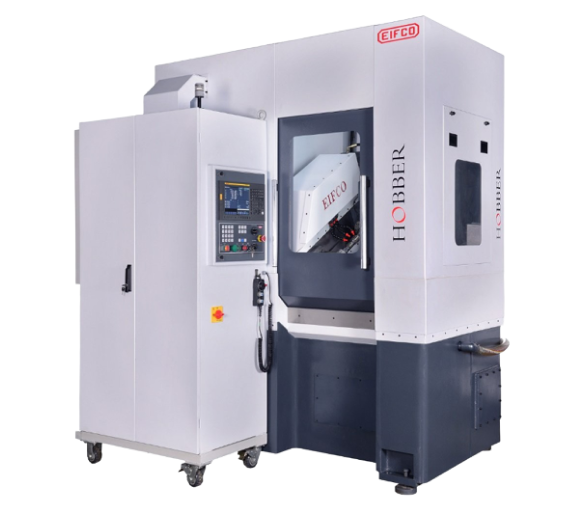

Зубофрезерный станок Hobber 500 предназначен для нарезания цилиндрических / винтовых / шлицевых звездочек и червячных колес, а также получения зубчатого венца методом обката при помощи червячной фрезы.
Особенности станка
- система ЧПУ с поддержкой 7 осей;
- станок оснащен маховиком управления передвижениями в ручном режиме;
- автоматическая система подачи смазки;
- электрический редуктор;
- программный модуль коррекции;
- автоматическая компенсация температурных расширений для оси X;
- функция мониторинга перегрузки шпинделя;
- быстросъёмная система оправки червячной фрезы.
Направляющие
Для Z, Y и V осей станка предусмотрены высокоскоростные, высокоточные направляющие качения роликового типа LM Guide, которые обеспечат безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода.
Оси станка
- Осевая подача (ось Z) бесступенчато регулируется прецизионным шариковым винтом, приводимым в действие серводвигателем переменного тока;
- Радиальная подача (ось X) бесступенчато регулируется прецизионным шариковым винтом, приводимым в действие серводвигателем переменного тока;
- Тангенциальная подача (ось Y) бесступенчато регулируется прецизионным шариковым винтом, приводимым в действие серводвигателем переменного тока;
- Компенсация спирали резца (ось A) с бесступенчатой регулировкой, приводимая в действие серводвигателем переменного тока;
- Сервопривод задней бабки с регулировкой крутящего момента (ось V);
- Высокоточный шпиндель для фрезерования (ось B) и рабочий шпиндель (ось C).
Использование серводвигателей с прямым приводом увеличивает способность осей нести большую нагрузку и обеспечивает высокую динамическую точность и плавное ускорение/замедление. Серводвигатель оси Z имеет функцию автоматического торможения. В случае сбоя питания тормоз двигателя автоматически срабатывает и останавливает движение по оси, что снижает вероятность повреждения узлов станка и детали.

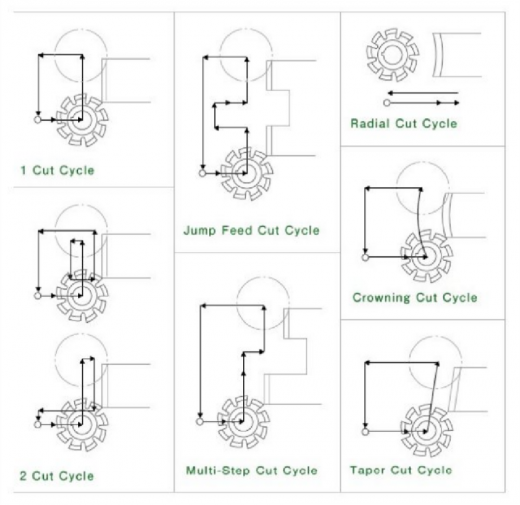

Встроенные циклы резки
Станина изготовлена из чугуна. Требований по формированию фундамента нет, достаточно ровного пола, блоки и крепежи в комплекте со станком.
Система смазки
Направляющие и ШВП оснащены централизованной системой смазки. Смазка подается в фиксированных количествах с определённым интервалом времени, что обеспечивает смазку каждой трущейся поверхности и снизить износ. Это улучшит точность и увеличит срок службы ШВП и направляющих.
Технические характеристики
| Наименование | Ед. изм. | Значение | |
| Рабочие параметры | Максимальный модуль |
мм |
10 |
| Максимальный обрабатываемый диаметр |
мм |
500 |
|
| Расстояние между осью обрабатываемой детали и фрезой |
мм |
минимальное 50 и максимальное 425 |
|
| Расстояние от оси вала фрезы до поверхности стола |
мм |
минимальное 200 и максимальное 700 |
|
| Расстояние между центрами |
мм |
1200 |
|
| Фрезерная головка | Тип привода |
- |
зубчатое соединение |
| Максимальный диаметр фрезы |
мм |
Ø150 |
|
| Максимальная длина фрезы |
мм |
180 |
|
| Максимальная скорость вращения |
об/мин |
400 |
|
| Мощность двигателя |
кВт |
15 |
|
| Угол наклона |
град |
±45 |
|
| Рабочий стол | Тип привода |
- |
зубчатое соединение |
| Расстояние между центрами |
мм |
1200 |
|
| Максимальная частота вращения |
об/мин |
45 |
|
| Линейная ось | Ось X – Радиальная |
мм |
400 |
| Ось Y – Тангенциальная |
мм |
180 |
|
| Ось Z - Осевая |
мм |
500 |
|
| Прочие | Система ЧПУ |
- |
FANUC 0i MF |
Стандартная комплектация
- Система ЧПУ FANUC 0i MF
- Линейные направляющие качения роликового типа
- Маховик управления перемещениями станка в ручном режиме
- Система охлаждения шпинделя и рабочего стола станка
- 3 оправки для червячной фрезы
- Автоматическая термокомпенсация по оси X
- Трансформатор
- Функция контроля нагрузки на шпиндель
- Быстросменная система оправки фрезы
- Гидростанция
- Система очистки масленого тумана
- Кондиционер для электрического шкафа
- Система охлаждения СОЖ
- Автоматическая система смазки
- Автоматическая блокировка дверей
- Автоматическая очистка рабочей зоны от стружки путем автоматической промывки охлаждающей жидкости на приспособлении между двумя циклами резания
- Внешнее давление подачи СОЖ 40 БАР
- Комплект инструмента для монтажа станка
- Регулируемые опоры для установки станка
- Техническая документация на русском языке
