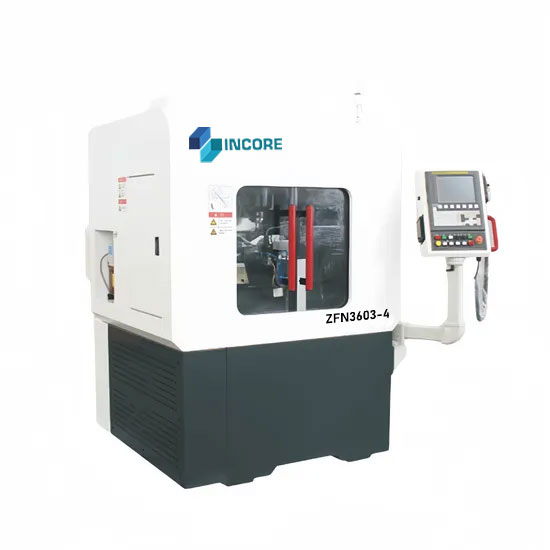

Горизонтальный зубофрезерный станок ZFN3603‑4 — самая компактная модель для обработки миниатюрных зубчатых колёс. Станок работает с деталями диаметром до 30 мм и модулем до 0,5 мм (опционально до 0,8 мм). Горизонтальная компоновка и прямые беззазорные приводы обеспечивают исключительную точность при нарезании микрозубьев.
Модель оснащается системой ЧПУ FANUC 0‑MF/H Plus — производительной версией для многоосевой обработки. Одновременная синхронизация четырёх осей из пяти позволяет реализовать сложные циклы зубонарезания. Встроенный мотор-шпиндель фрезы (12 000 об/мин) и встроенный сервопривод заготовки (1 000 об/мин) гарантируют высокое качество поверхности и стабильность размеров. Параметрическое программирование и удобные экранные формы сокращают время наладки при переходе на новое изделие.
Несмотря на малые габариты (1795 × 1300 × 1899 мм), станок сохраняет жёсткость и виброустойчивость, характерные для старших моделей, и занимает минимум производственной площади.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 30 |
| Максимальный модуль обработки | мм | 0,5 (0,8) | |
| Максимальная ширина зубчатого венца | мм | 75 | |
| Минимальное число зубьев | – | 3 | |
| Максимальный размер инструмента | мм | 25 × 30 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин | 12 000 |
| Скорость вращения шпинделя заготовки | об/мин | 1 000 | |
| Осевое смещение фрезы | мм | 90 | |
| Угол наклона фрезерного суппорта | град. | ±30 | |
| Система управления | Система ЧПУ | – | FANUC 0-MF/H Plus |
| Общие данные | Общая мощность | кВт | 5 |
| Габариты (Д × Ш × В) | мм | 1795 × 1300 × 1899 | |
| Вес | т | 1,5 | |
