Технические характеристики
Диаметр обработки
80
Тип зубчатого венца
цилиндрический
Модуль обработки
1,5
Макс. ширина зубчатого венца
150
Cкорость вращения шпинделя заготовки (об/мин)
500
Скорость вращения шпинделя фрезы (об/мин)
2000
Осевое смещение фрезы
60
Угол наклона фрезерного суппорта
-40...+65
Минимальное число зубьев
3
Максимальный размер инструмента
63*60
Общая мощность (КВт)
10
Вес (т)
3
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в открытой линии

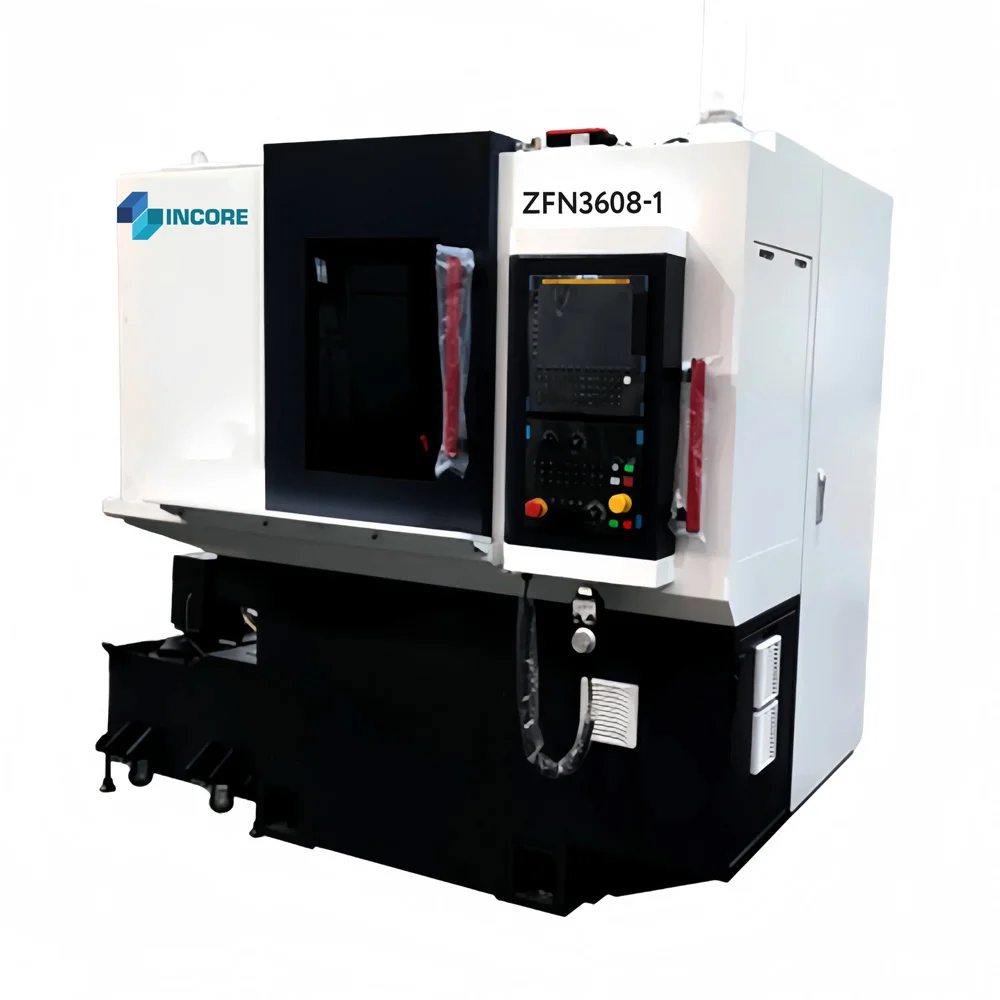

Станок зубофрезерный ZFN3608-1
Модификация с расширенным углом наклона фрезерного суппорта от -40° до +65° для обработки сложных профилей. Модуль до 1,5 мм, ширина венца 150 мм. Скорость фрезы 2000 об/мин, мощность 10 кВт. Уменьшенная высота (1980 мм) при тех же габаритах в плане. Вес 3 т.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 80 |
| Максимальный модуль обработки | мм | 1,5 | |
| Максимальная ширина зубчатого венца | мм | 150 | |
| Минимальное число зубьев | – | 3 | |
| Максимальный размер инструмента | мм | 63 × 60 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин | 2 000 |
| Скорость вращения шпинделя заготовки | об/мин | 500 | |
| Осевое смещение фрезы | мм | 60 | |
| Угол наклона фрезерного суппорта | град. | -40...+65 | |
| Система управления | Система ЧПУ | – | FANUC 0-MF/H Plus |
| Общие данные | Общая мощность | кВт | 10 |
| Габариты (Д × Ш × В) | мм | 1950*1285*1980 | |
| Вес | т | 3 | |
