Технические характеристики
Диаметр обработки
30 мм
Тип зубчатого венца
Цилиндрический
Модуль обработки
0,5 (0,8)
Макс. ширина зубчатого венца
75
Cкорость вращения шпинделя заготовки (об/мин)
1500
Скорость вращения шпинделя фрезы (об/мин)
15000
Осевое смещение фрезы
90
Угол наклона фрезерного суппорта
±30
Минимальное число зубьев
3
Максимальный размер инструмента
25*30
Общая мощность (КВт)
6
Страна-производитель:
Китай
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в открытой линии

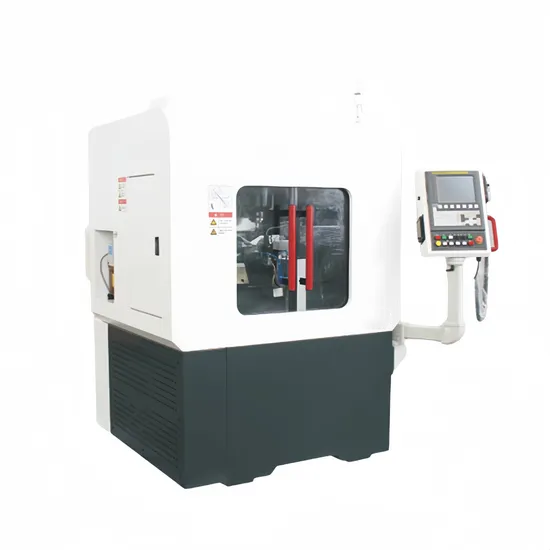

Горизонтальный зубофрезерный станок с ЧПУ для деталей до 30мм ZFN3603
Горизонтальные зубофрезерные станки для обработки самых маленьких зубчатых колёс. Работают с деталями диаметром до 30 мм — это самая компактная серия в линейке Incore. Сами станки очень компактны, занимают минимум производственной площади. Горизонтальная компоновка обеспечивает высокую точность позиционирования при работе с особо малыми модулями. Несмотря на малые габариты, станки сохраняют жёсткость и точность, характерные для старших моделей линейки Incore: прямые приводы, полнозамкнутый контур управления и собственное HMI.| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный обрабатываемый диаметр | мм | до 30 |
| Максимальный модуль обработки | мм | 0,5 (0,8) | |
| Тип компоновки | - | Горизонтальная | |
| Занимаемая площадь | - | Минимальная (компактная серия) | |
| Приводы и кинематика | Тип приводов | - | Прямые (без зубчатых передач) |
| Контур управления | - | Полнозамкнутый | |
| Количество осей | осей | 8 (4 одновременных) | |
| Шпиндель фрезы (привод) | об/мин | до 15 000 (встроенный мотор-шпиндель) | |
| Шпиндель заготовки (привод) | об/мин | до 1 500 (два встроенных двигателя) | |
| Система управления | Система ЧПУ | - | FANUC 0-MF |
| Интерфейс оператора | - | Собственный HMI Incore | |
| Особенности наладки | - | Адаптирован под микрошестерни | |
