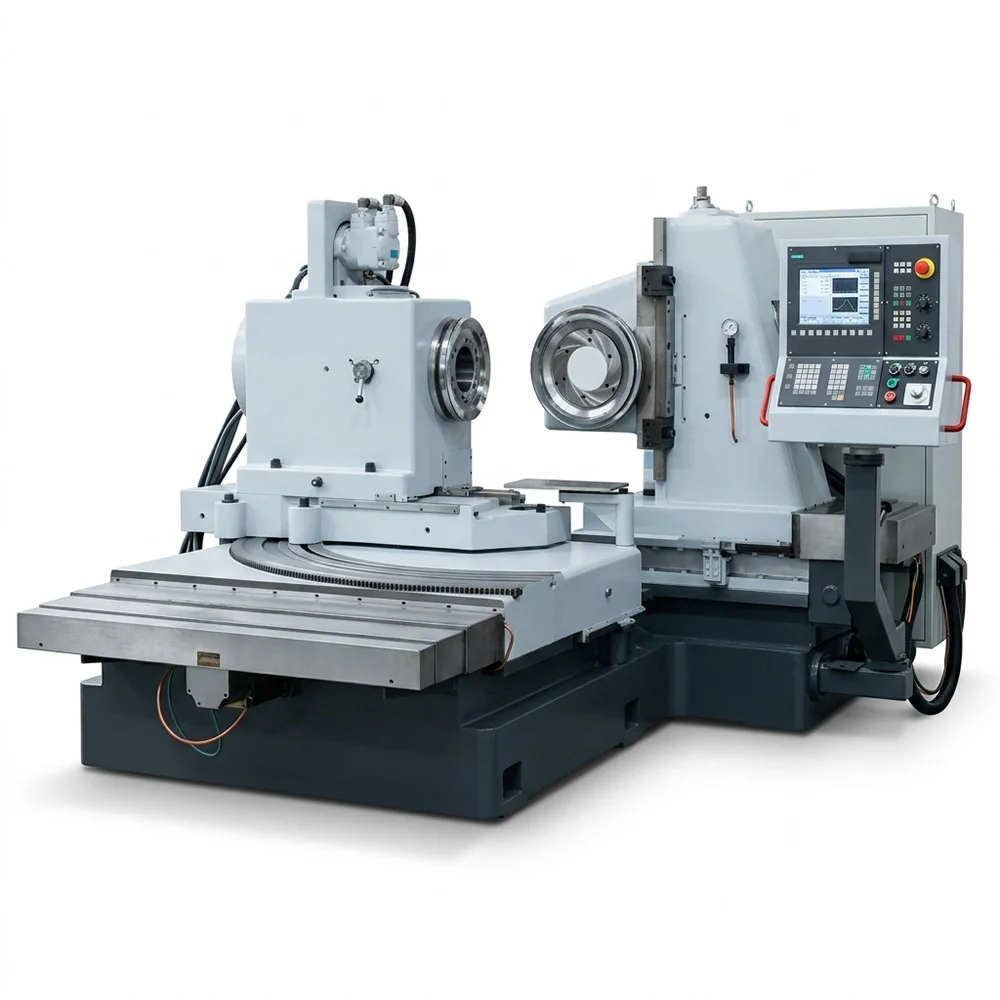

Контрольно-обкатный станок ZT800 – CNC контроль качества крупных конических зубчатых пар
ZT800 – высокотехнологичный контрольно-обкатный станок из серии ZT, предназначенный для контроля качества прямозубых, спирально-конических и гипоидных зубчатых пар методом обкатки. Модель рассчитана на детали диаметром до 800 мм. Станок позволяет определять пятно контакта, уровень шума, боковой зазор, монтажное расстояние и биение. Результаты измерений могут использоваться как координатные данные для настройки зуборезных станков. Оснащён системой ЧПУ Siemens 828D, автоматическим зажимом и автоматическим подводом зубьев. Это полностью автоматизированное решение для крупных производств.
Ключевые преимущества
- Максимальный диаметр контролируемой шестерни 800 мм – для крупногабаритных конических пар.
- Система ЧПУ Siemens 828D – полная автоматизация процесса контроля.
- Автоматический зажим и подвод зубьев – сокращение времени цикла, минимизация человеческого фактора.
- Широкий диапазон частот вращения (200–1200 об/мин) – бесступенчатое регулирование для разных типов передач.
- Мощность главного привода 11 кВт – возможность контроля нагруженных передач.
- Угол между осями шпинделей 45°–180° – гибкость для различных конфигураций.
Технические характеристики ZT800
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр контролируемой шестерни | мм | 800 |
| Угол между осями шпинделей | град | 45°–180° |
| Частота вращения ведущего шпинделя | об/мин | 200–1200 (бесступенчато) |
| Мощность главного привода | кВт | 11 |
| Диаметр отверстия шпинделей (большой конец) | мм | 153 |
| Конус шпинделей | – | 1:20 |
| Система ЧПУ | – | Siemens 828D |
| Масса станка | кг | 11000 |
| Габариты (Д×Ш×В) | мм | 3600×2580×2000 |
Область применения
- Контроль качества крупных спирально-конических и гипоидных пар для тяжёлых редукторов, горной техники.
- Определение пятна контакта, шума, зазора, монтажного расстояния, биения.
- Обработка результатов и передача данных для настройки зуборезных станков.
Конструктивные особенности
- Полностью автоматизированный цикл контроля.
- ЧПУ Siemens 828D с пользовательским интерфейсом.
- Автоматический зажим и подвод зубьев – сокращение вспомогательного времени.
- Бесступенчатая регулировка частоты вращения.
- Массивная станина для точных измерений крупных деталей.
ZT800 – флагманская модель для высокоточного автоматизированного контроля крупных конических пар в серийном и крупносерийном производстве.
Для уточнения комплектации, точной стоимости и сроков поставки в Перми оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр контролируемой шестерни | мм | 800 |
| Угол между осями шпинделей | град | 45°–180° |
| Частота вращения ведущего шпинделя | об/мин | 200–1200 (бесступенчато) |
| Мощность главного привода | кВт | 11 |
| Диаметр отверстия шпинделей (большой конец) | мм | 153 |
| Конус шпинделей | – | 1:20 |
| Система ЧПУ | – | Siemens 828D |
| Масса станка | кг | 11000 |
| Габариты (Д×Ш×В) | мм | 3600×2580×2000 |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
