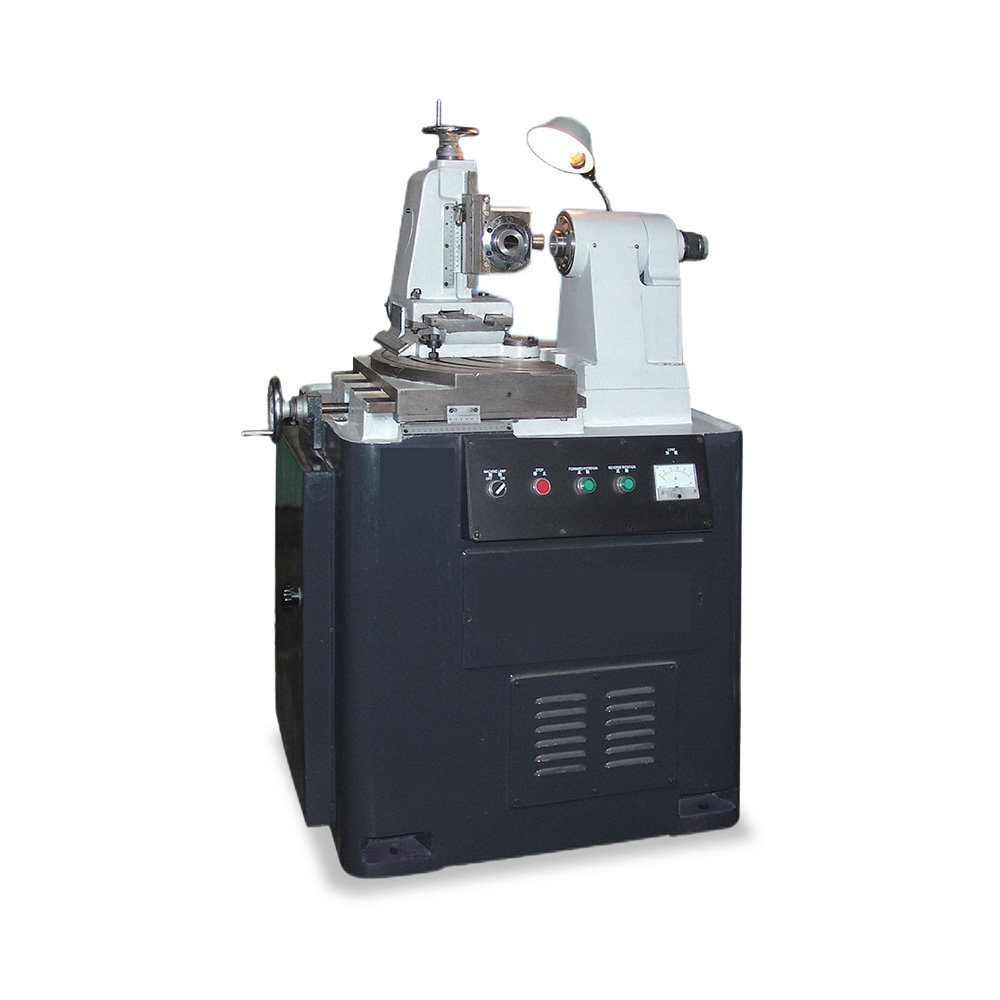

Контрольно-обкатный станок ZT125 – для контроля качества малых конических зубчатых пар
ZT125 – компактный настольный контрольно-обкатный станок из серии ZT, предназначенный для контроля качества прямозубых, спирально-конических и гипоидных зубчатых пар методом обкатки. Модель рассчитана на детали диаметром до 125 мм. Станок позволяет определять пятно контакта, уровень шума, боковой зазор, монтажное расстояние и биение. Результаты измерений могут использоваться как координатные данные для настройки зуборезных станков. Управление – ручное, идеален для малых производств и лабораторий.
Ключевые преимущества
- Максимальный диаметр контролируемой шестерни 125 мм – для малых и точных деталей.
- Три фиксированные частоты вращения (1000, 1500, 2500 об/мин) – выбор оптимального режима.
- Угол между осями шпинделей 45°–180° – широкий диапазон настройки.
- Компактные габариты и малая масса (1000 кг) – мобильность, не требует специального фундамента.
- Ручное управление – простота и надёжность.
Технические характеристики ZT125
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр контролируемой шестерни | мм | 125 |
| Максимальное межосевое расстояние (прямозубые) | мм | 35 |
| Угол между осями шпинделей | град | 45°–180° |
| Частота вращения ведущего шпинделя | об/мин | 1000 / 1500 / 2500 |
| Мощность главного привода | кВт | 1,1 |
| Система ЧПУ | – | нет (ручное управление) |
| Масса станка | кг | 1000 |
| Габариты (Д×Ш×В) | мм | 1050×750×1350 |
Область применения
- Контроль качества малых прямозубых, спирально-конических и гипоидных пар.
- Определение пятна контакта, шума, бокового зазора, монтажного расстояния и биения.
- Использование результатов для корректировки настроек зуборезных станков.
Конструктивные особенности
- Настольный компактный дизайн – экономия места.
- Ручное управление – низкий порог входа.
- Три фиксированные скорости шпинделя – адаптация под разные типы передач.
- Широкий диапазон углов между осями.
ZT125 – идеальное решение для малых производств, инструментальных цехов и лабораторий, где требуется быстрый и точный контроль качества конических пар.
Для уточнения комплектации, точной стоимости и сроков поставки в Перми оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр контролируемой шестерни | мм | 125 |
| Максимальное межосевое расстояние (прямозубые) | мм | 35 |
| Угол между осями шпинделей | град | 45°–180° |
| Частота вращения ведущего шпинделя | об/мин | 1000 / 1500 / 2500 |
| Мощность главного привода | кВт | 1,1 |
| Система ЧПУ | – | нет (ручное управление) |
| Масса станка | кг | 1000 |
| Габариты (Д×Ш×В) | мм | 1050×750×1350 |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
Система ЧПУ |
