Тайвань
- Точная настройка режимов и устойчивая конструкция (~1 тонна) гасит вибрации → гарантирует высокое качество заточки
- Работа на одном вместо 4 отдельных специализированных станков → экономит цеховые площади
- Без ЧПУ: не требует работы программиста и оператора. Легко обучается любой работник предприятия → сохраняет от 120 000 ₽/мес

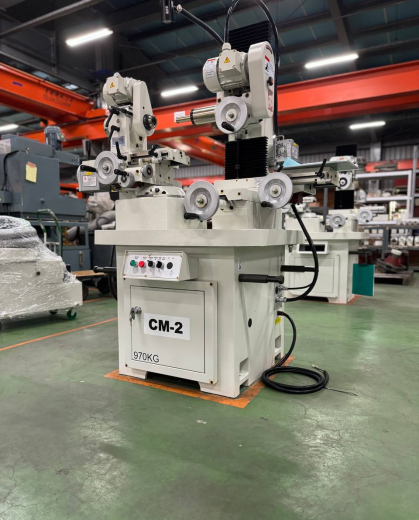

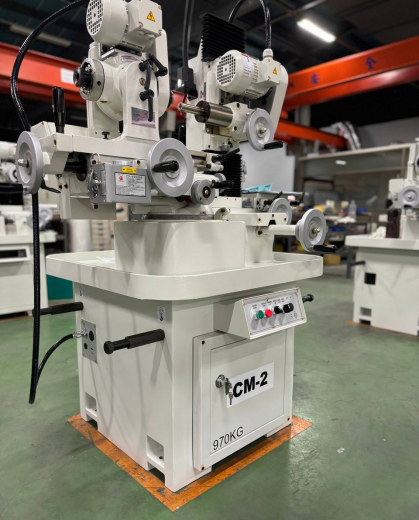

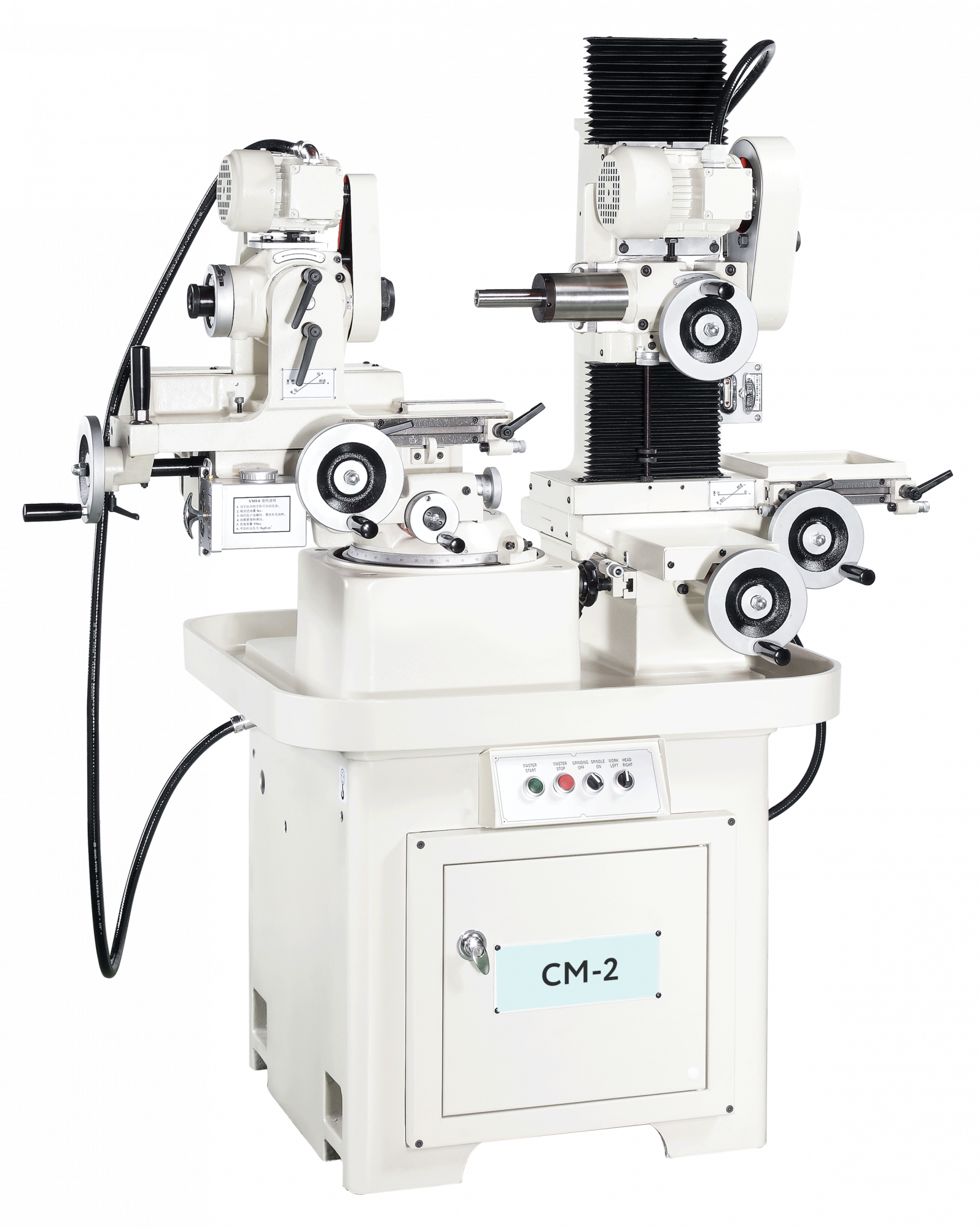

Универсальный заточной станок CM-2 предназначен для заточки режущего инструмента, такого как свёрла, метчики, зенкера, концевые фрезы, развертки, червячные фрезы. Конструкция станка так же позволяет выполнять работы по заточке токарных резцов и по шлифовке наружных и внутренних плоских поверхностей.

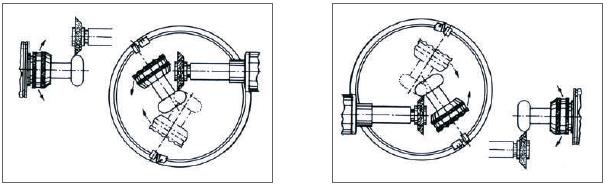

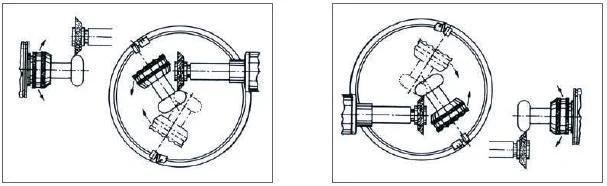

Удобная обработка изделия:
Рабочая головка может поворачиваться относительно шлифовального шпинделя 210°.

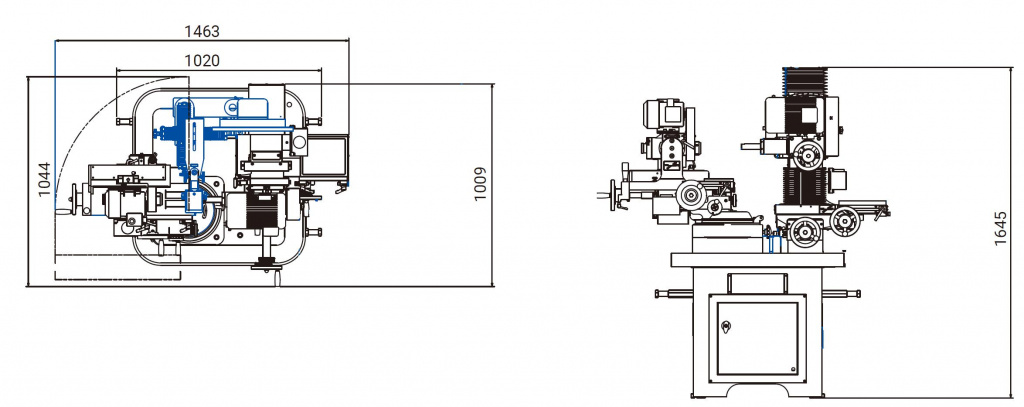

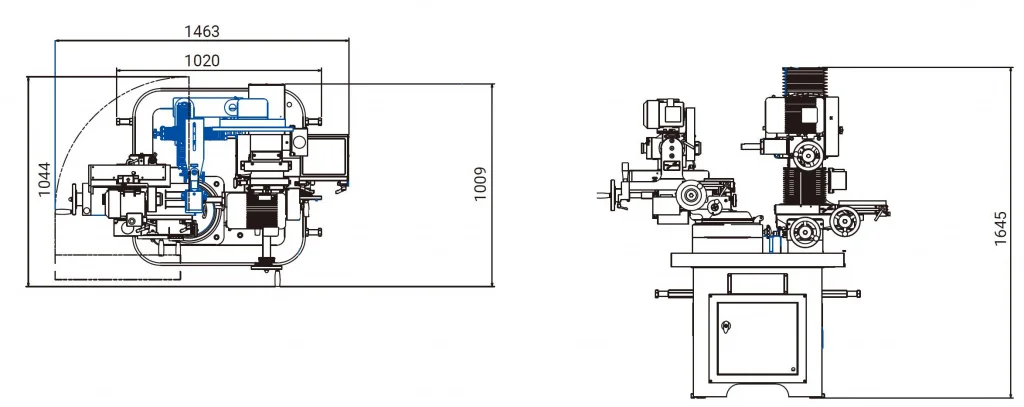

Габаритные размеры станка:
|
|
Наименование |
Значение |
Ед.изм. |
|
Рабочая головка |
Максимальный проворачиваемый диаметр |
304 |
Мм |
|
Максимальный устанавливаемый диаметр |
32 |
Мм |
|
|
Минимальный устанавливаемый диаметр |
5 |
Мм |
|
|
Максимальный угол спирали |
60 |
° |
|
|
Максимальное расстояние между концом шпинделя и центром задней бабки |
152 |
Мм |
|
|
Диаметр шлифовального колеса |
100 |
Мм |
|
|

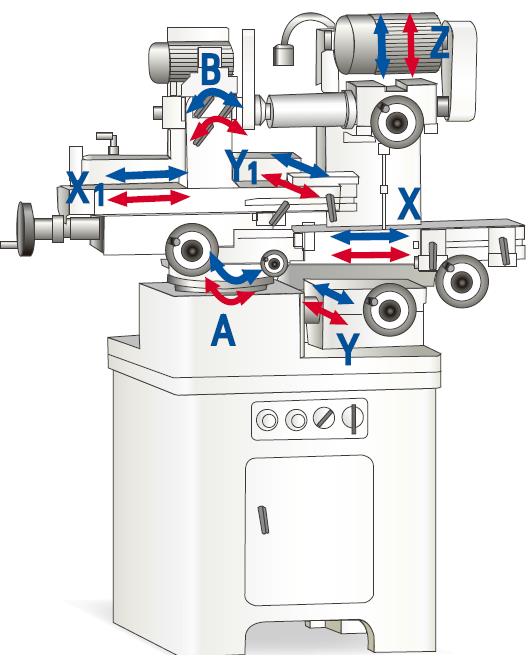

Перемещение рабочей головки |
Ось X1 |
130 |
Мм |
|
Ось Y1 |
100 |
Мм |
|
|
От центра вперёд |
50 |
Мм |
|
|
От центра назад |
50 |
Мм |
|
|
Ось A – вращение в горизонтальной плоскости |
±105 (210) |
° |
|
|
Ось B – вращение в вертикальной плоскости |
±40(80) |
° |
|
|
Перемещение шлифовальной головки |
Ось X |
110 |
Мм |
|
Ось Y |
240 |
Мм |
|
|
Ось Z |
170 |
Мм |
|
|
Ось C – вращение в вертикальной плоскости |
нет |
|
|
|
Скорость шпинделя |
Скорость рабочей головки |
370 |
об/мин |
|
Скорость шлифовальной головки |
4000, 6000, 8000 |
об/мин |
|
|
Мощность двигателя |
Рабочая головка |
1/4 (0.186) |
Л.с. (квт) |
|
Шлифовальная головка |
1/2 (0.373) |
|
|
|
Станок |
Д x Ш x В |
1600 x1150 x1650 |
мм |
|
Вес |
970 |
кг |
- Выравнивающие опоры, 4 шт
- Цанги Ø 6, 8, 10, 12, 16, 20, 25 и 32 мм
- Ключ для рабочей головки
- 3 делительных круга для механизма для фиксации угла поворота инструмента (8, 10, 12 делений)
- Подпружиненный индексный стопор для индексных пластин рабочей головки
- Алмазный карандаш
- Передняя стойка для поддержки инструмента
- Шлифовальные круги, 3 шт. (тарельчатый, дисковый, чашечный)
- Кожух шлифовального круга с удлиненным стержнем
- Комплект фланцев шлифовальных кругов: 2 стандартных и 1 удлинённый фланец
- Гаечный ключ для шлифовального круга, 2 шт
- Центрующее устройство
- Оправка для выравнивания рабочей головки
- Двухсторонние гаечные ключи
- Ящик с инструментами
- Маслёнка
- Техническая документация на русском языке
