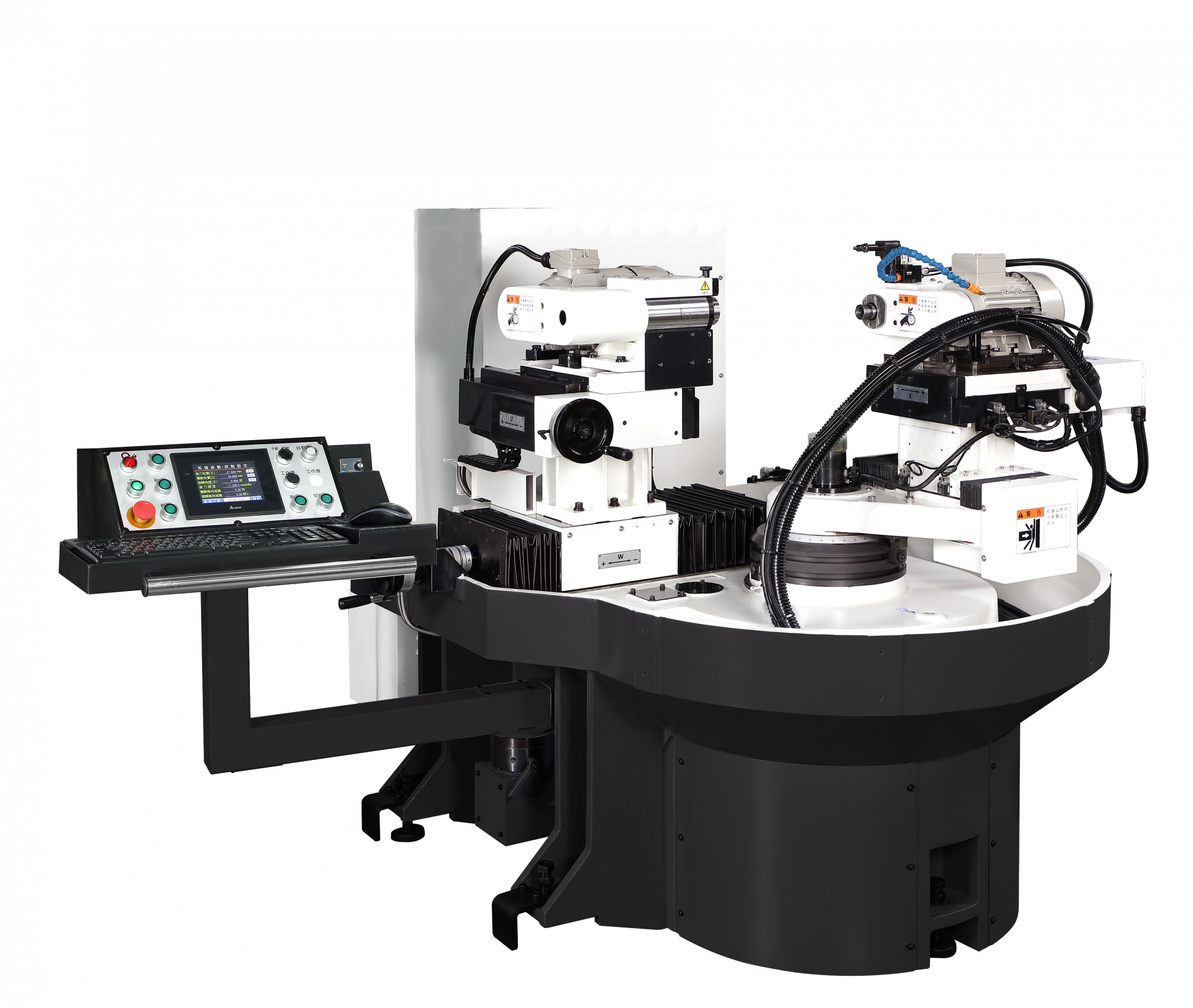

Заточной станок TD-2 для правки шлифовальных кругов

Технические характеристики

Макс.диаметр шлифовки, мм

250

Диаметр шлифовального круга, мм

205

Частота вращения шлифовального круга, об/мин

100-2500

Вес, кг

1600

Все характеристики

Страна-производитель:

Тайвань

Преимущества:

Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
Проводим пусконаладочные работы и постгарантийное обслуживание
Консультируем для самостоятельного проведения ТО
Доставляем оперативно и своевременно

Товар доступен для заказа

Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.

Чат со специалистом в Telegram Получить предложение

Этот станок специально разработан для правки алмазных и CBN шлифовальных кругов, оснащённый PLC контроллером.

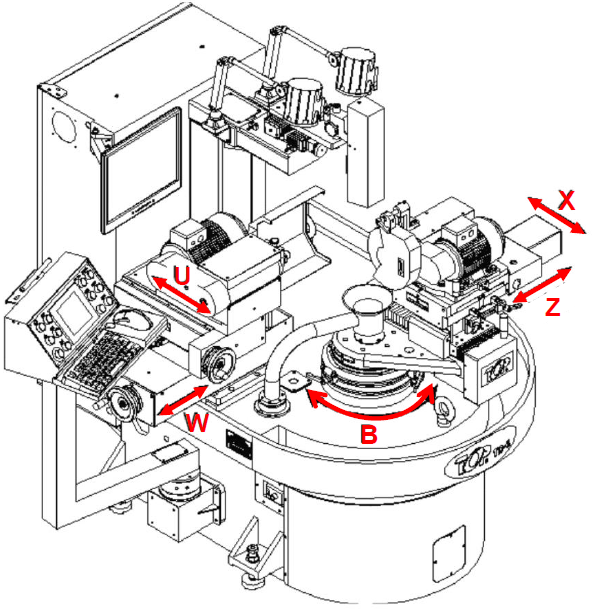

Ось X, Z – Автоматическое перемещение

Ось U, W, B – Ручное перемещение

Станок для правки шлифовальных TD-2.jpg.png

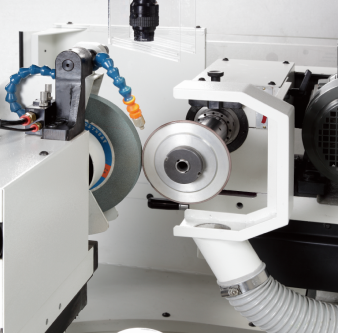

Алмазный и шлифовальный круги

Конус шпинделя – BT40. Стандартный конус шпинделя позволяет подобрать переходные оправки для любых шлифовальных кругов. Для повышения точности правки шлифовального круга могут быть выбраны специальные правящие круги других типов

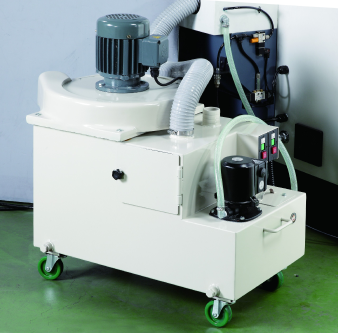

Пылеулавливатель

В стандартной комплектации станка установлен мощный пылеулавливатель для эффективного удаления абразивной пыли из зоны обработки.

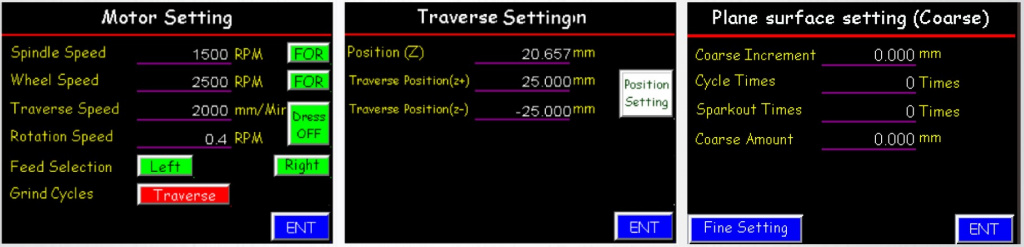

PLC контроллер

На станке установлен PLC контроллер, позволяющий управлять осями X, Z в автоматическом режиме.

Функции

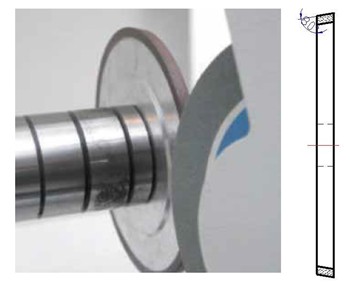

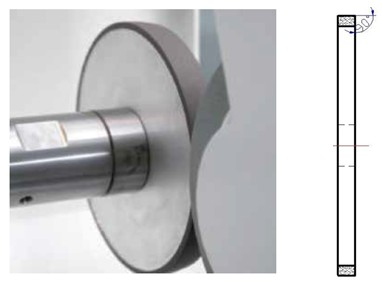

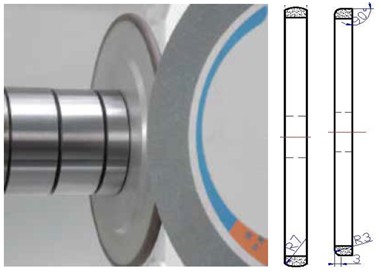

Переточка прямолинейной поверхности	Заточка конуса	Заточка радиусов в ручном режиме

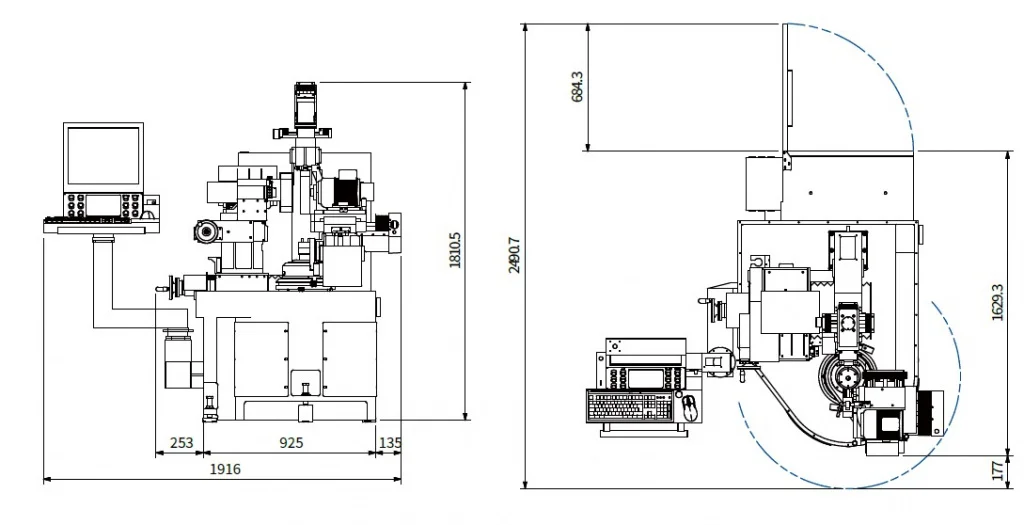

Габаритные размеры

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Наименование		Ед.изм.	Значение
Шлифовальный круг	Тип шпинделя		BT-40
	Максимальный диаметр	мм	250
	Минимальный диаметр	мм	50
	Скорость вращения	об/мин	100-2500
	Мощность двигателя	кВт	1,5
	Ось W	мм	280 / вручную
	Ось U	мм	140 / вручную
Правящий круг	Размеры (диаметр х ширина)	мм	205 x 19
	Скорость вращения	об/мин	200-3500
	Мощность двигателя	кВт	0,75
	Ось X	мм	100 / серво
	Ось Z	мм	20-80 / серво
	Ось B	град.	±95˚ / вручную
Прочее	Габариты станка (Д x Ш x В)	мм	2106 x 1807 x 1815
Прочее	Масса станка	кг	1600

Стандартная комплектация:

Shihlin PLC контроллер
Полуоткрытая рабочая зона
Освещение рабочей зоны
Запасной ремень для привода шпинделя
Фланец правящего круга
Система подачи СОЖ
Инструментальный ящик и инструмент
Ручной пусть управления перемещениями станка
Пылеулавливатель
Алмазный карандаш
Выравнивающие болты и опоры
Техническая документация на русском языке
