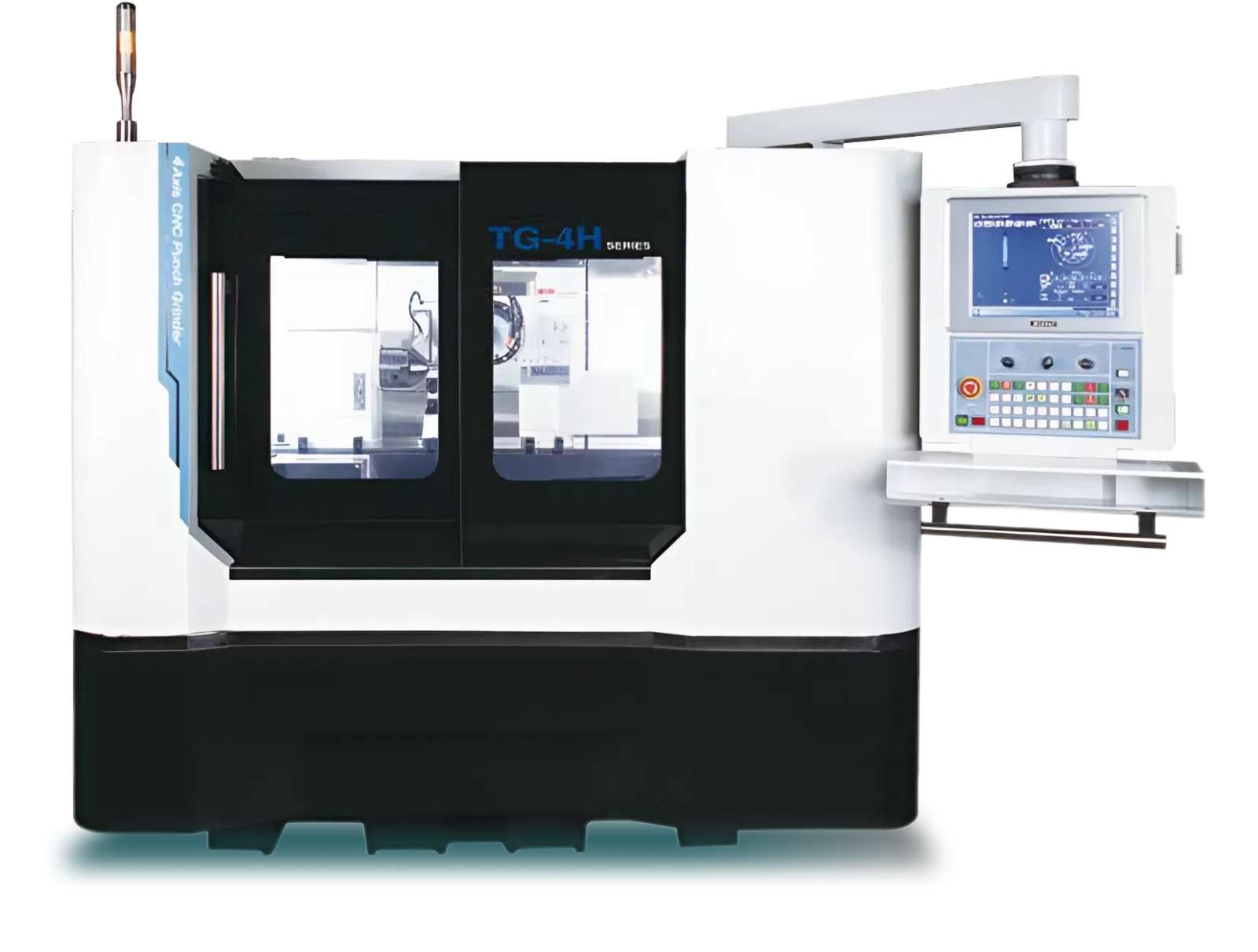

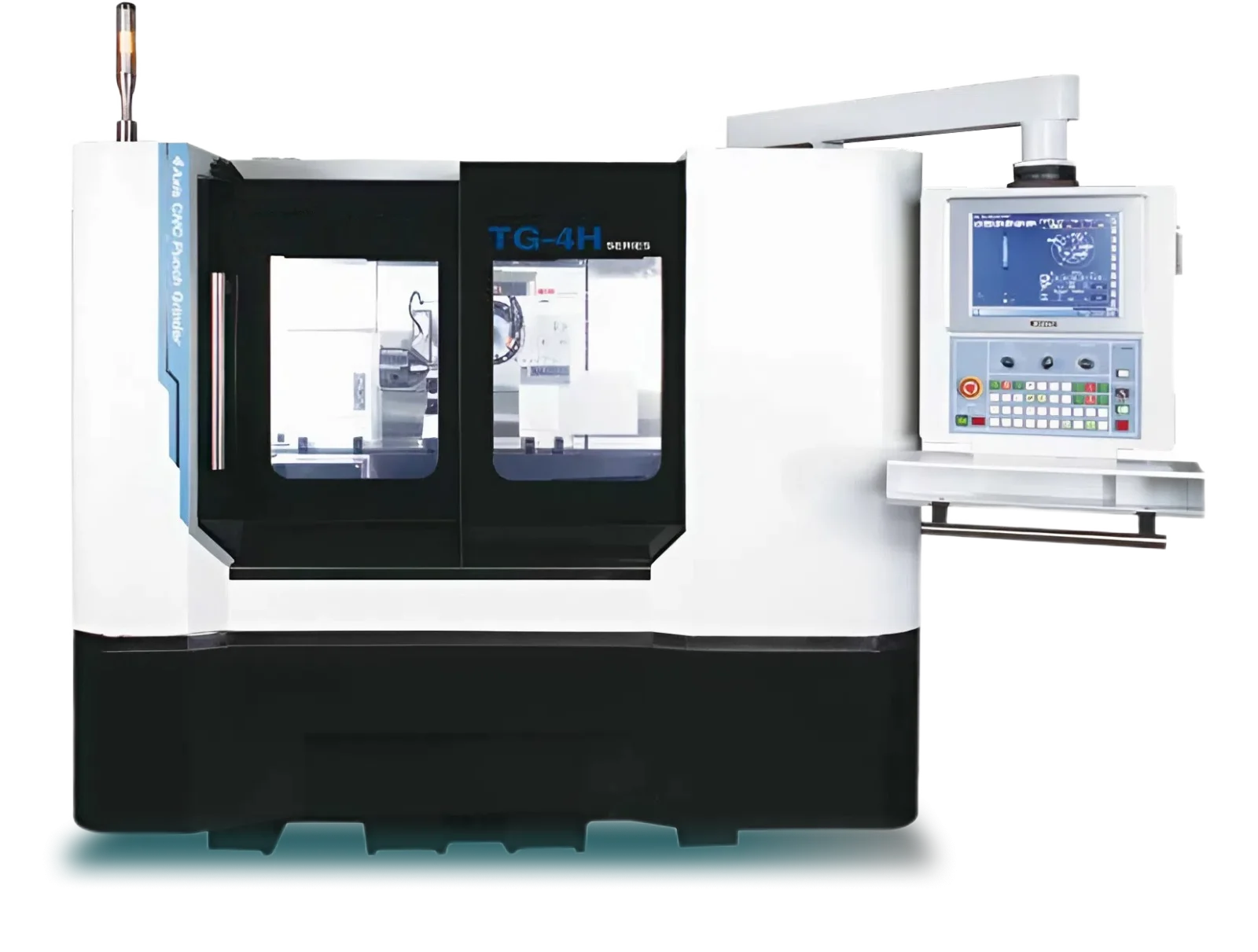

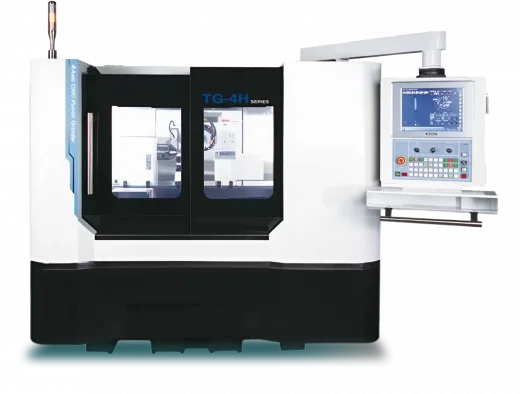

Заточной станок с ЧПУ TG-4H

Заточной станок TG-4H предназначен для высокоточной обработки червячных фрез с прямой канавкой. Благодаря комбинации из трех линейных и одной поворотной оси он обеспечивает сложные движения для идеального восстановления геометрии инструмента.

Конструкция станка отличается повышенной жесткостью и устойчивостью, что гарантирует стабильность процесса и исключает вибрации. Это позволяет достигать высочайшей эффективности и точности заточки класса AA.

Оснащен контроллером Mitsubishi и высокоточными японскими направляющими. Управление интуитивно благодаря собственному HMI (Human-Machine Interface) от производителя с графическим интерфейсом и подсказками.

Для заточки червячных фрез система ЧПУ автоматически рассчитывает траекторию движения круга на основе введённых геометрических углов инструмента и параметров шлифования. Это исключает ошибки оператора и гарантирует высшую точность.

▪ Оси X, Y, Z и A управляются сервоприводами для высокой точности позиционирования.

▪ Ось Х: поперечное перемещение рабочего инструмента.

▪ Ось Y: поперечное перемещение шлифовальной бабки.

▪ Ось Z: вертикальное перемещение шлифовальной бабки.

▪ Ось A: сервопривод для индексации и подачи. Автоматизирует выравнивание зубьев, исключая ошибки ручной настройки.

▪ Тип шпинделя: ВВТ-30.

▪ Максимальный диаметр шлифовального круга: Ø150 мм.

▪ Возможность установки алмазных и CBN-кругов для эффективной работы с любыми материалами фрез.

▪ Встроенный зажимной патрон для надёжного крепления оправки червячной фрезы в процессе заточки.

Изготавливается индивидуально по требованиям заказчика. Доступны любые размеры зажимных элементов.

▪ Шпиндель приводится в движение серводвигателем, что обеспечивает точность установки положения фрезы.

▪ Используются прецизионные радиально-упорные шарикоподшипники, устойчивые к осевым и радиальным нагрузкам.

Задняя бабка

▪ Перемещение пиноли задней бабки осуществляется вручную.

▪ Установка оправки фрезы осуществляется с помощью поворотной ручки.

Система ЧПУ Mitsublshi М80

Диалоговое программирование – это интуитивный интерфейс системы ЧПУ, который позволяет оператору быстро создавать и корректировать управляющие программы с помощью пошаговых подсказок прямо у станка, без необходимости углублённого знания кодов. Это, в свою очередь, сокращает время настройки и снижает риск ошибок.

Настройка параметров инструмента в соответствии с чертежами.

Позволяет гибко настраивать все ключевые параметры шлифования: скорость вращения шпинделя и заготовки, подачу, а также продолжительность и интенсивность обработки.

Почему стоит заказать заточной станок в «Инкор»?

■ Технологическая настройка: отрабатываем технологию на заводе-производителе, гарантируя максимальную эффективность оборудования.

■ Сотрудничество с производителем: оперативно решаем все вопросы, обеспечивая бесперебойный процесс поставок.

■ Модернизация оборудования: адаптируем станки в соответствии с конкретными требованиями, например, увеличим рабочую зону для обработки деталей большей длины.

■ Тестирование оборудования: предлагаем возможность изготовления тестовой детали для проверки работоспособности и точности станка, гарантируя его соответствие вашим запросам.

■ Демонстрация оборудования: показ станка на предприятии другого клиента, что позволяет оценить его производительность в реальных условиях.

■ Специализированное сопровождение: отдельные специалисты по заточному направлению реализуют сложные проекты и обеспечивают долгосрочное сопровождение.
