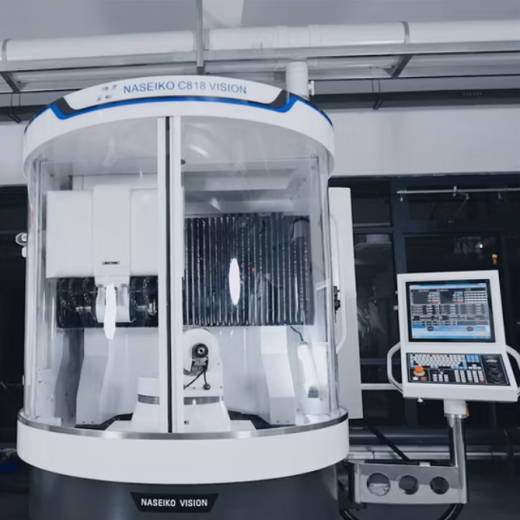

5-ти осевой заточной станок NZ-C818 Vision производителя Naseiko разработан на основе концепции немецких станков с ЧПУ и основан на объединении практического опыта и рекомендаций.

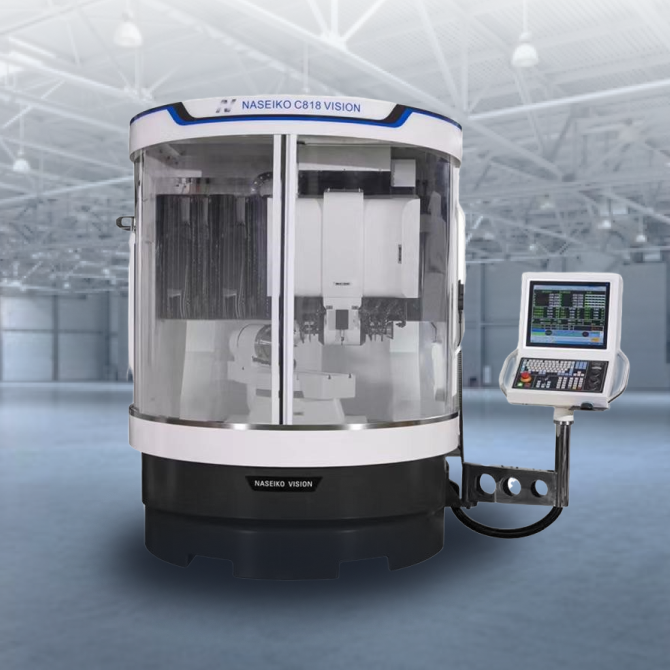

Оборудование оснащено встроенной круглой дверцей из органического стекла, которая облегчает неограниченную эксплуатацию и техническое обслуживание. Полностью закрытый защитный кожух соответствует требованиям безопасности производства.

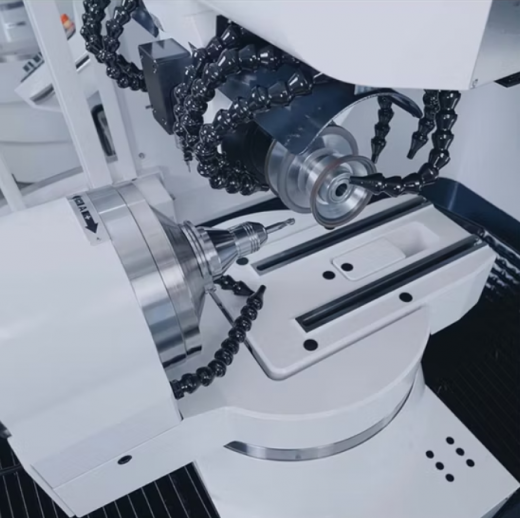

Чтобы улучшить производство специальных инструментов, было оптимизировано расположение серво осей оборудования. Это позволяет использовать станок для обработки различных типов инструментов.

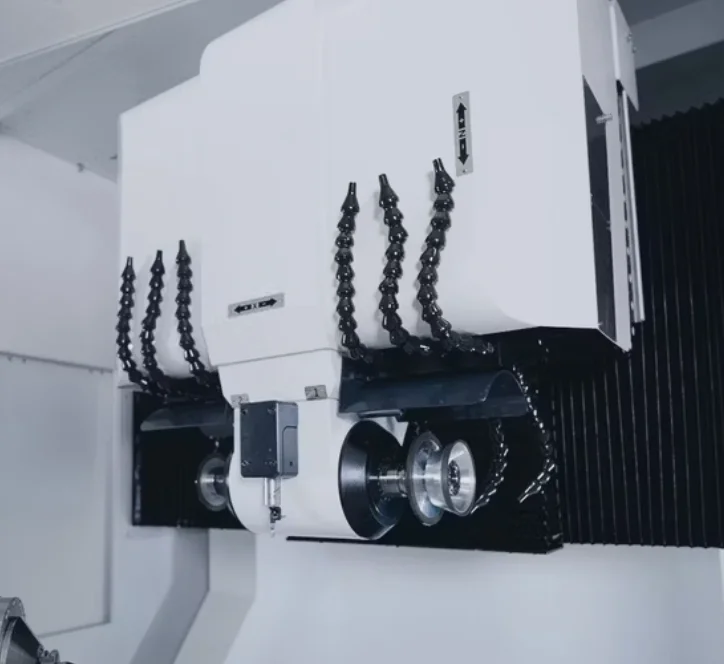

Все оси оборудованы импортными серводвигателями и винтовыми направляющими, что обеспечивает высокую точность и разрешающую способность. Это, в свою очередь, повышает эффективность производства и качество режущего инструмента.
Технические характеристики
|
Наименование |
Ед. изм. |
Значение |
|
Привод серводвигателя X/Y/Z |
мм |
800/550/320 |
|
Точность системы ЧПУ |
мм |
0.0001 |
|
Минимальное значение программирования для подачи |
мм |
0.0001 |
|
ШВП |
мм |
BN-FN32-C3 |
|
Повторяемая точность позиционирования |
мм |
0.003 |
|
Ось вращения заготовки (ось A/B) |
|
Ось вращения |
|
Сервопривод DD (ось A/B) |
|
Прямой привод |
|
Поворотный энкодер (ось A/B) |
|
Renishaw |
|
Точность индексирования (ось A/B) |
° |
0.0005 |
|
Номинальная частота вращения (ось A/B) |
об/мин |
300/100 |
|
Максимальная скорость (ось A/B) |
об/мин |
400/150 |
|
Разрешение ЧПУ (ось A/B) |
|
0.0001 |
|
Поворот на 360 градусов, индексирование корпуса головки (ось A/B) |
|
Возможна установка Shobilin W25 и BT50 |
|
Быстрое перемещение (Ось X/Y/Z) |
м/мин |
7.5 |
|
Минимальный диаметр зажима заготовки |
мм |
3 |
|
Максимальный диаметр зажима заготовки |
мм |
20 |
|
Максимальная длина зажима заготовки |
мм |
200 |
|
Минимальный диаметр обрабатываемой детали для шлифования |
мм |
1 |
|
Максимальный диаметр обрабатываемой детали для шлифования |
мм |
12 |
|
Максимальная длина шлифования |
мм |
≤180 |
|
Максимальный вес обрабатываемой детали |
кг |
5 |
|
Линейное разрешение |
мм |
0.0001 |
|
Линейная повторяемость |
мм |
0.003 |
|
Разрешение вращения |
мм |
0.0001 |
|
Точность позиционирования с повторным вращением |
|
0.01 |
|
Мощность шпинделя (двигатель с регулируемой частотой вращения постоянного магнита) |
кВт |
30 |
|
Диаметр шлифовального круга |
мм |
75-150 |
|
Скорость вращения шпинделя шлифовального круга |
об/мин |
4000-8000 |
|
Бесступенчатая регулировка |
|
инвертор |
|
Вес |
кг |
6500 |
|
Общая мощность |
кВт |
≤45 |
Стандартная комплектация
-
Автоматическая система смазки
-
Опоры
-
Поддон для масла
-
Ящик для инструментов
-
Длинный вал шлифовального круга HSK-50F-Ø31,75/20
-
Короткий вал шлифовального круга HSK-50F-Ø31,75/20
-
Высокоточный держатель инструмента тонкой настройки SAP-W25
-
Цанги: W25-ø4, ø6, ø8, ø10 (по 1 штуке)
-
Держатель инструмента HSK50F
-
Лоток: ø4, ø6, ø8, ø10
-
Зажимные губки для деталей Ø3-Ø14
