Китай

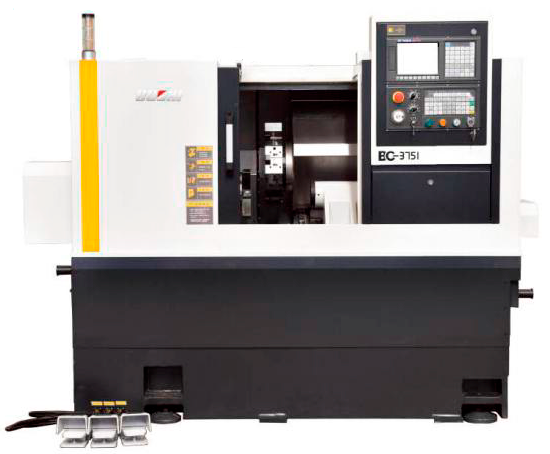

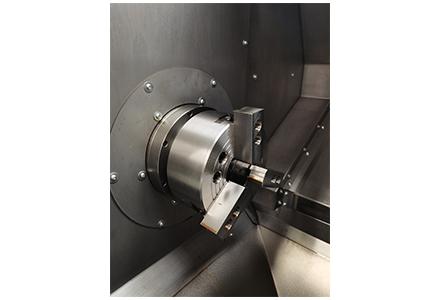

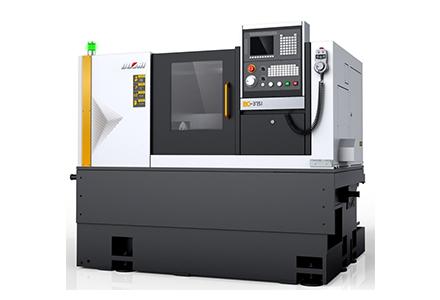

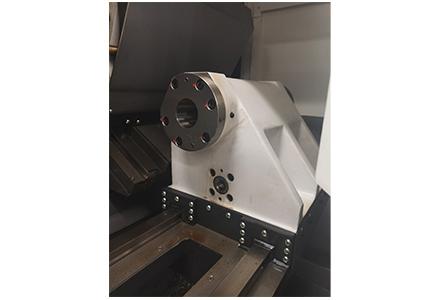

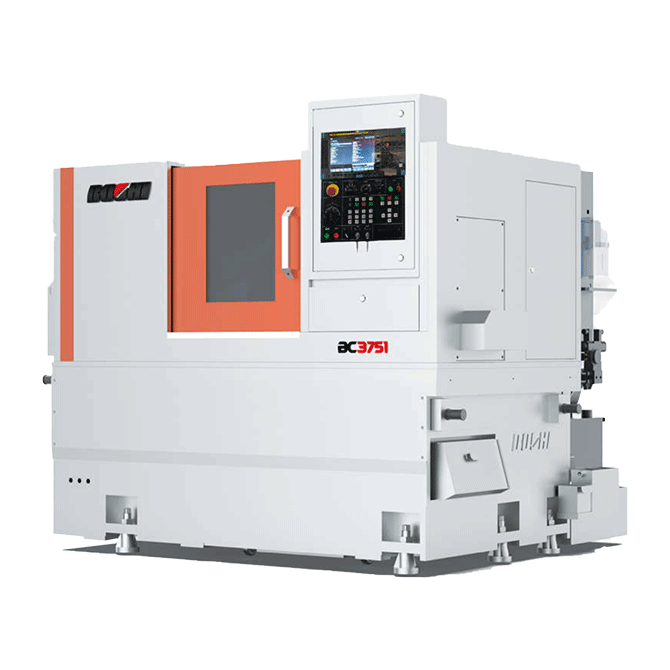

Токарный станок с ЧПУ Bochi модель BC3751 имеет псевдонаклонную станину: суппорт под углом 30°, а задняя бабка находится на прямой станине. Плюс такой конструкции в долгом сохранении точности позиционирования задней бабки относительно трёхкулачкового патрона. Станок имеет компактную структуру, большой диаметр обработки и малую площадь основания; большой инструментальный диск и минимальные интерференции инструмента. Станок может обрабатывать внутренние и внешние цилиндрические, конические и дуговые поверхности; различные резьбы, растачивать отверстия.
Преимущества:
1. Оси X и Z оснащены направляющими качения с большой нагрузкой и линейными рельсами с роликовыми подшипниками, что обеспечивает высокую жесткость и скорость перемещения до 30м/мин;
2. Шпиндель оснащен импортными прецизионными шариковыми подшипниками с угловым контактом большого диаметра и двумя рядами цилиндрических роликовых подшипников. Главным двигателем шпинделя является серводвигатель мощностью 11 кВт, обладающий отличной жесткостью и высоким крутящим моментом на низких скоростях;
3. 8-ми позиционная горизонтальная гидравлическая редукторная коробка с высокой точностью, хорошей жесткостью и коротким временем замены инструмента;
4. Используется большой двусторонний диск с режущими инструментами, что снижает возможность пересечения инструментов и расширяет рабочий диапазон;
5. Компактный дизайн станка, большой вес и небольшая занимаемая площадь.
Применяемые отрасли:
Подходит для множестваотраслей, таких как легкая промышленность, машиностроение, автомобильное и
мотоциклетное производство.
|
Параметр |
Единица |
Значение |
|
Проворачиваемый диаметр над станиной |
мм |
550 |
|
Проворачиваемый диаметр над суппортом |
мм |
330 |
|
Максимальный диаметр обработки |
мм |
370 |
|
Максимальная длина обработки |
мм |
510 |
|
Торец шпинделя |
тип |
А2-6 |
|
Максимальный диаметр прутка |
мм |
51 |
|
Скорость вращения шпинделя |
об/мин |
50-4500 |
|
Мощность двигателя |
кВт |
11/15 |
|
Диаметр патрона |
дюйм |
8 |
|
Перемещение по оси Х |
мм |
210 |
|
Перемещение по оси Z |
мм |
550 |
|
Ускоренное перемещение по оси Х |
м/мин |
30 |
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
Точность позиционирования оси X |
мм |
0,008 |
|
Точность позиционирования оси Z |
мм |
0,009 |
|
Повторяемость позиционирования оси X |
мм |
0,004 |
|
Повторяемость позиционирования оси Z |
мм |
0,005 |
|
Конус пиноли задней бабки |
морзе |
МТ5 |
|
Количество позиций инструмента |
|
8 |
|
Тип револьверной головки |
|
гидравлическая |
|
Угол наклона станины |
градус |
30 |
|
Габариты станка |
мм |
2254х1675х1794 |
|
Вес станка |
кг |
4400 |
|
Цепной конвейер с тележкой для стружки (выброс справа) |
да |
|
|
Тип направляющих |
качения |
|
|
Система ЧПУ |
GSK988TA1 |
|
