Станина
Цельнолитая станина с углом наклона 45 градусов имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Большое пятно контакта шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Передняя бабка
Передняя бабка имеет большой пролёт между опорами к станине, что позволяет увеличить её жёсткость и снижает вибрации к минимуму.
Направляющие
Станок оснащен направляющими качения шарикового типа, позволяющими производить точение с высокой точностью и чувствительностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность медленных перемещений.
Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Задняя бабка
Задняя бабка перемещается по направляющим с помощью сервопривода. Перемещение осуществляется автоматически с помощью М-кода станка либо вручную с помощью кнопки на панели управления.
Инструментальная система
12-ти позиционная приводная револьверная головка BMT-55 позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки.
Технические характеристики
| Наименование |
Ед.изм. |
Значение |
|
| Функциональные возможности | Диаметр обработки над станиной |
мм |
610 |
| Максимальный диаметр обработки |
мм |
400 |
|
| Максимальная длина обработки |
мм |
550 |
|
| Диаметр гидравлического патрона |
дюйм |
8 |
|
| Главный шпиндель | Мощность привода шпинделя, постоянная/пиковая |
кВт |
11/15 |
| Скорость вращения шпинделя |
об/мин |
4500 |
|
| Конус шпинделя |
ASA |
А2-6 |
|
| Диаметр осевого отверстия шпинделя |
мм |
65 |
|
| Максимальный диаметр прутка |
мм |
50 |
|
| Перемещения | Перемещение по оси Х |
мм |
240 |
| Перемещение по оси Y |
мм |
±50 |
|
| Перемещение по оси Z |
мм |
555 |
|
| Ускоренное перемещение по оси Y |
м/мин |
10 |
|
| Ускоренное перемещение по оси X |
м/мин |
30 |
|
| Ускоренное перемещение по оси Z |
м/мин |
30 |
|
| Револьверная головка BMT55 | Кол-во инструментов |
шт |
12 |
| Размер токарного инструмента |
мм |
25х25 |
|
| Диаметр расточной оправки |
мм |
40 |
|
| Задняя бабка | Перемещение задней бабки |
мм |
500 |
| Конус пиноли |
|
МТ5 |
|
| Позиционирование задней бабки |
мм |
Автоматическое (с сервоприводом) |
|
| Позиционирование | Точность позиционирования осей X/Z |
мм |
0,008 |
| Повторяемость позиционирования осей X/Z |
мм |
0,004 |
|
| Прочее | Система ЧПУ |
|
Fanuc 0i-TF(5) |
| Масса станка |
кг |
4500 |
|

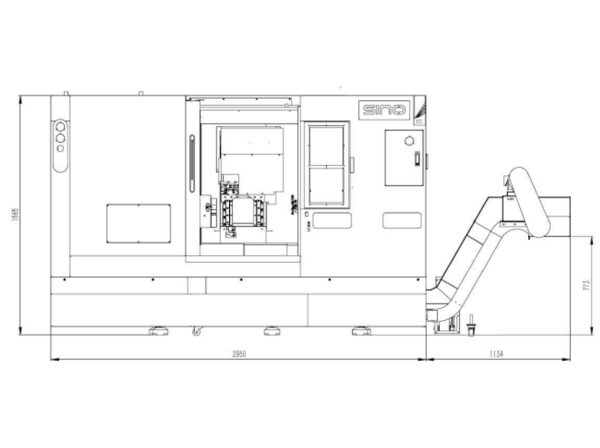

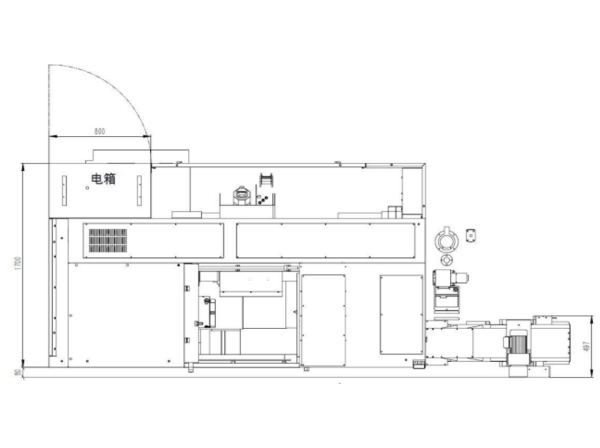

| Габариты станка (ДхШхВ) |
мм |
3000х1850х2050 |
|
Стандартная комплектация
- Система ЧПУ Fanuc 0i-TF plus (type 5) + экран 10,4“
- 3-х кулачковый гидравлический полый патрон 8”(Chandox)
- Направляющие качения шарикового типа
- 12-ми позиционная гидравлическая револьверная головка
- Стартовая оснастка для револьверной головки:
- держатель расточного инструмента Ø40 мм – 5 шт.
- держатель инструмента для торцевой обработки – 1 шт.
- держатель инструмента для наружного точения – 4 шт
- набор втулок для расточного инструмента
- клиновые зажимы – 8 шт.
- осевой приводной блок – 1шт
- радиальный приводной блок – 1 шт
- Централизованная система СОЖ
- Выдвижной бак СОЖ
- 3-х цветная сигнальная лампа
- Задняя бабка с сервоприводом
- Гидравлическая система
- Пистолет сжатого воздуха
- Трансформатор
- Конвейер для стружки цепного типа с баком
- Централизованная система смазки
- Освещение рабочей зоны
- Ножная педаль гидропатрона
- Комплект инструмента для монтажа станка
- Регулируемые опоры для установки станка
- Техническая документация на русском языке
