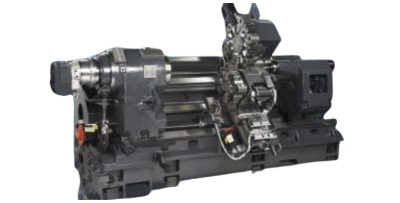

Серия PUMA TL – одношпиндельные токарные центры с двумя револьверными головками. В ассортименте представлено две модели: PUMA TL 2000 и более крупные PUMA TL 2500. Станки идеально подходят для обработки валов, таких как распределительные и коленчатые валы, где требуется одновременная работа в 4-х осях.

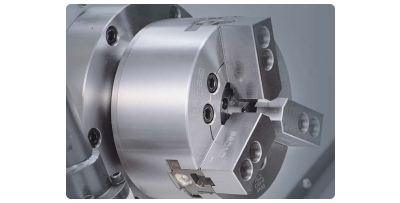

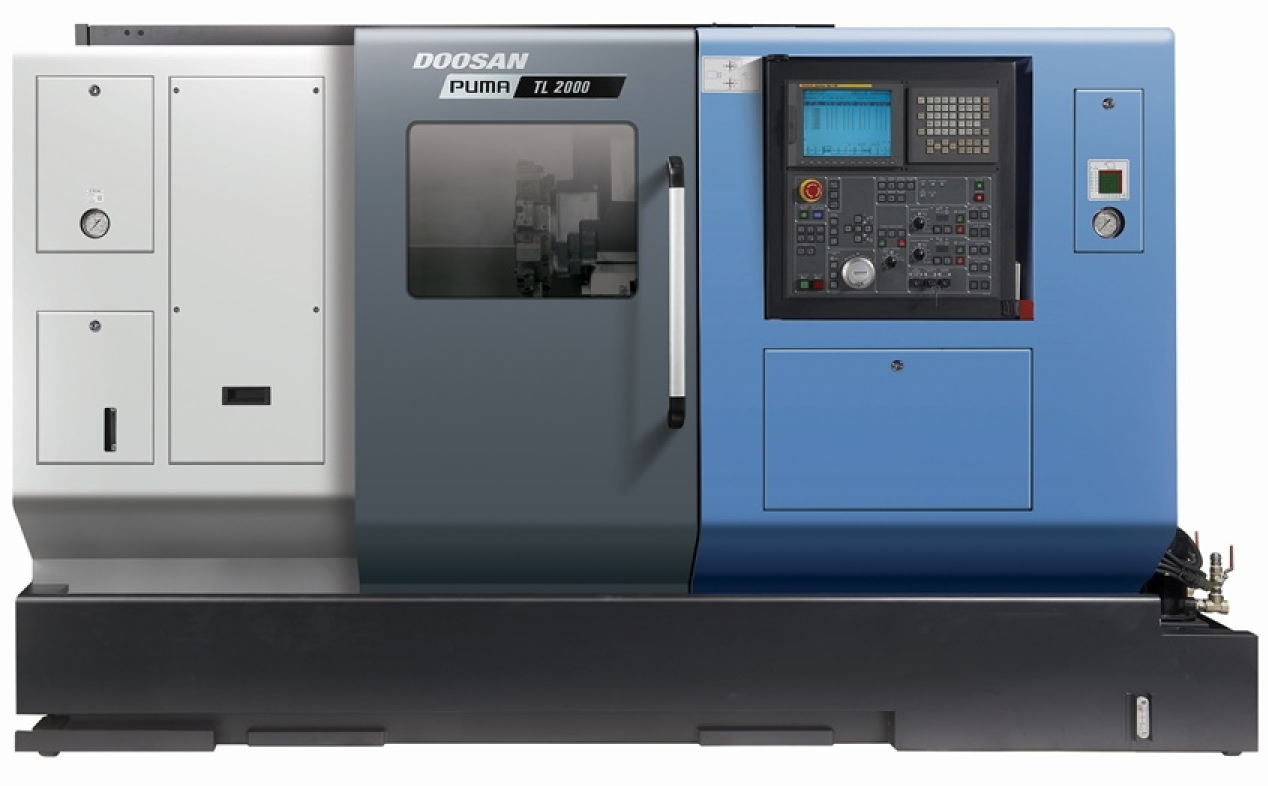

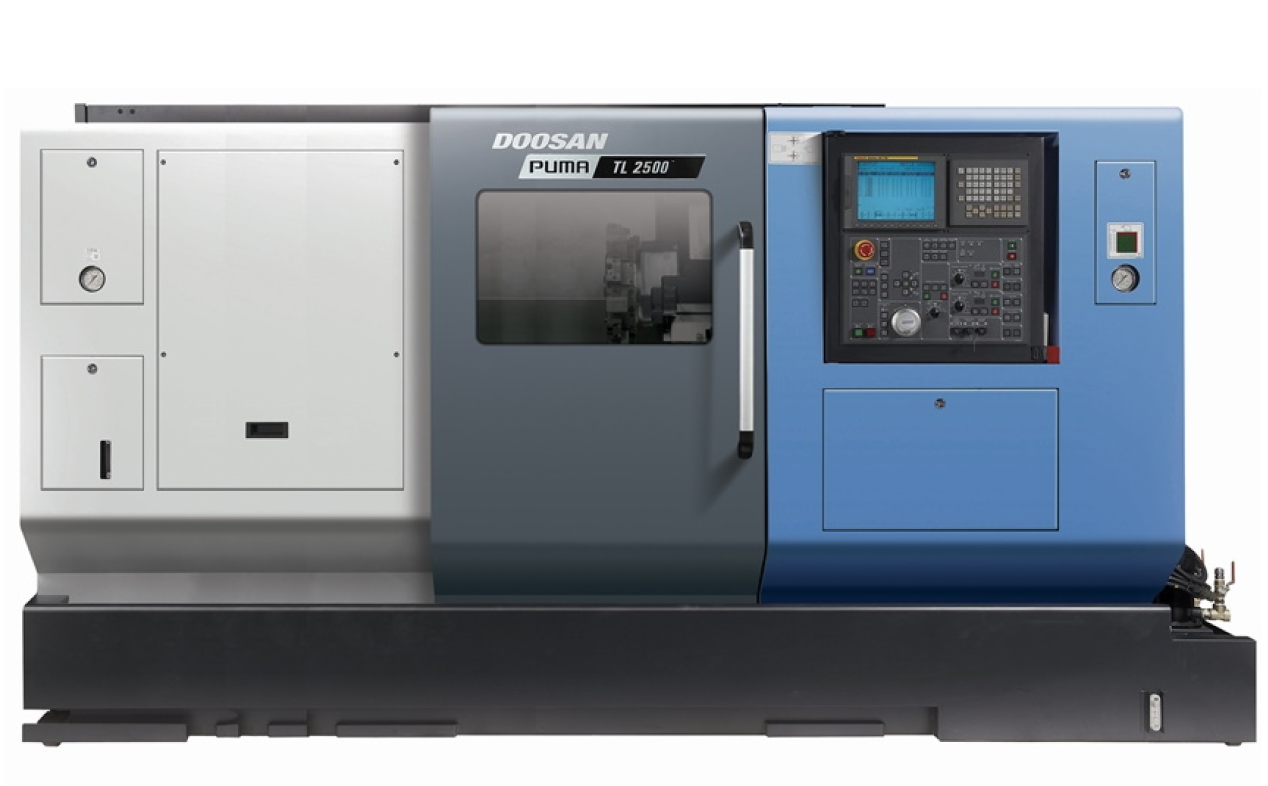

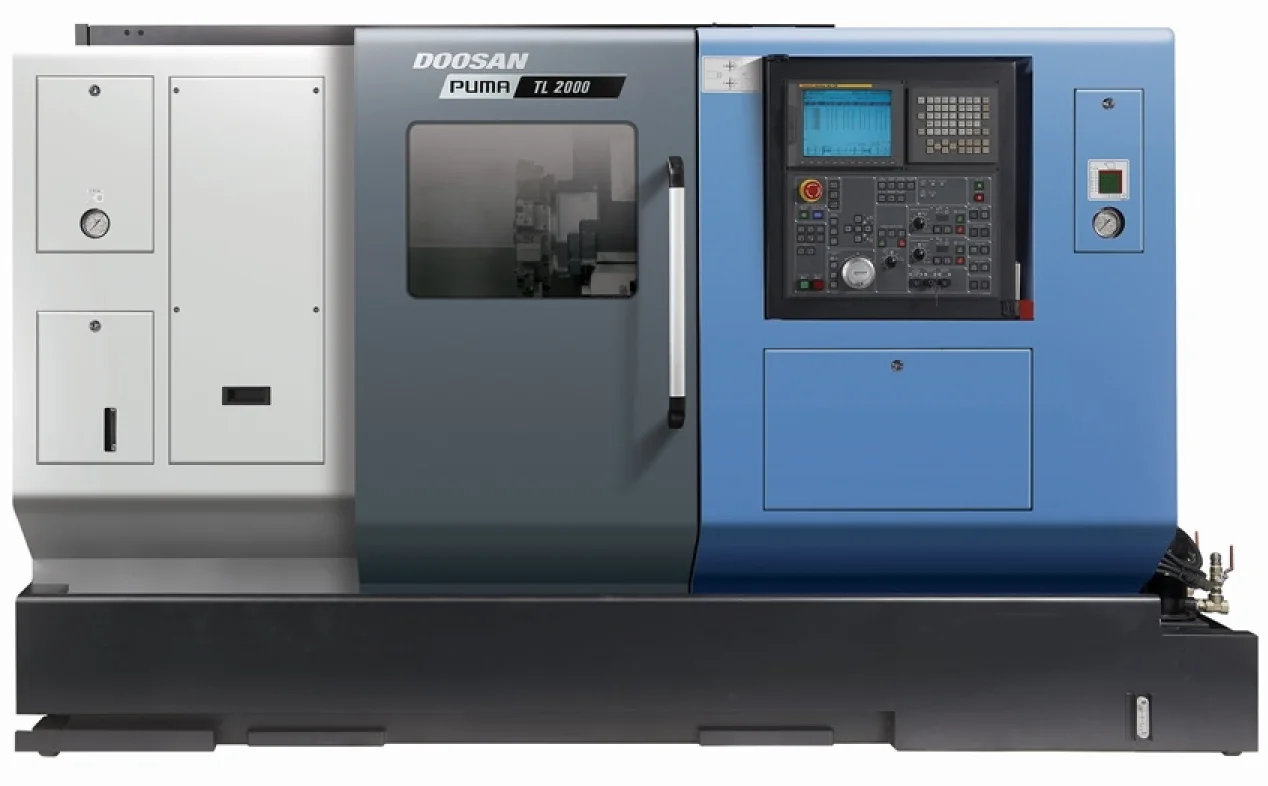

Токарные центры PUMA TL 2000 оборудованы 8-дюймовым патроном и рассчитаны на прутки до 65 мм, а серия PUMA TL 2500 – 10-дюймовым патроном и рассчитана на прутки до 76 мм. PUMA TL 2000 оснащены шпинделем 22 кВт / 5000 об/мин., а PUMA TL 2500 оснащены шпинделем 26 кВт / 4 000 об/мин. Верхняя револьверная головка имеет 12 положений, а нижняя - 8 положений.
Станина
Цельнолитая станина с углом наклона 45 градусов имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Площадь контакта шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.

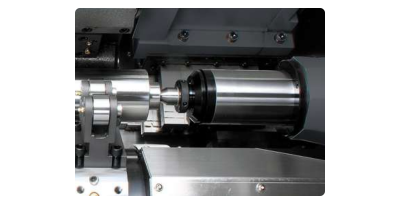

ШПИНДЕЛЬ
Скоростной шпиндель с высоким крутящим моментом обеспечивает отличные показатели точности.
Уникальная конструкция шпиндельного узла минимизирует вращательную инерционную нагрузку, повышает жесткость и сокращает время ускорения шпинделя. Высокоскоростной высокоточный радиально-упорный шарикоподшипник шпинделя сводит к минимуму выделяемое при вращении тепло, обеспечивая стабильность и жесткость даже при длительной работе на высоких оборотах.

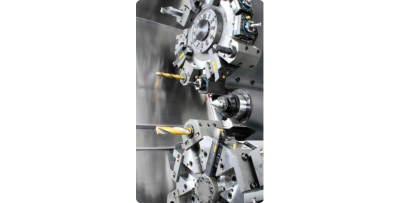

Револьверная головка
Мощная конструкция 12+8 статичными револьверными головками обеспечивает непревзойденную жесткость для черновой и чистовой обработки, исключая возникновение вибраций, и тем самым увеличивая срок службы инструмента. Время смены инструмента составляет 0,15 сек. Это обеспечивается благодаря точной индексации револьверной головки с сервоприводом.
ЗАДНЯЯ БАБКА
Массивный корпус задней бабки с гидравлическим выдвижением пиноли позволяет легко и быстро расположить её в соответствии с габаритами заготовки, сокращая время простоя оборудования.
Технические характеристики
| Наименование |
Ед.изм. |
PUMA TL2000 |
PUMA TL2500 |
|
| Параметры обработки | Проворачиваемый диаметр над станиной |
мм |
Ø600 |
Ø600 |
| Проворачиваемый диаметр над суппортом |
мм |
Ø430 |
Ø430 |
|
| Рекомендуемый диаметр обработки |
мм |
Ø210 |
Ø255 |
|
| Максимальный диаметр точения |
мм |
Ø370 |
Ø370 |
|
| Максимальная длина точения |
мм |
600 |
600 |
|
| Диаметр прутка |
мм |
Ø65 |
Ø76 |
|
| Шпиндель | Торец шпинделя |
ASA |
А2-6 |
А2-8 |
| Диаметр сквозного отверстия шпинделя |
мм |
Ø76 |
Ø86 |
|
| Диаметр подшипника шпинделя (передний) |
мм |
Ø160 |
Ø130 |
|
| Мощность шпинделя |
кВт |
22 (10 мин.) |
26 (30 мин.) |
|
| Максимальные обороты шпинделя |
об/мин |
3000 |
4000 |
|
| Перемещения | Перемещение по оси X |
мм |
250 |
250 |
| Перемещение по оси X2 |
мм |
150 |
150 |
|
| Перемещение по оси Z |
мм |
650 |
650 |
|
| Перемещение по оси Z2 |
мм |
630 |
630 |
|
| Ускоренные перемещения осей X/Z |
м/мин |
20/24 |
20/24 |
|
| Привода осей X/Z |
кВт |
3 / 3 |
3 / 3 |
|
| Привода осей X2/Z2 |
кВт |
1,6 / 3 |
1,6 / 3 |
|
| Револьверная головка | Количество позиций инструмента |
шт. |
12+8 |
12+8 |
| Размер держателя инструмента для наружной обработки |
мм |
25 |
25 |
|
| Диаметр держателя для расточного инструмента |
мм |
Ø40 |
Ø40 |
|
| Время смены инструмента |
сек |
0,15 |
0,15 |
|
| Задняя бабка | Диаметр пиноли |
мм |
100 |
100 |
| Конус пиноли |
- |
МТ-5 |
МТ-5 |
|
| Выдвижение пиноли |
мм |
120 |
120 |
|
| Прочее | Общая потребляемая мощность |
кВ*А |
42 |
50 |

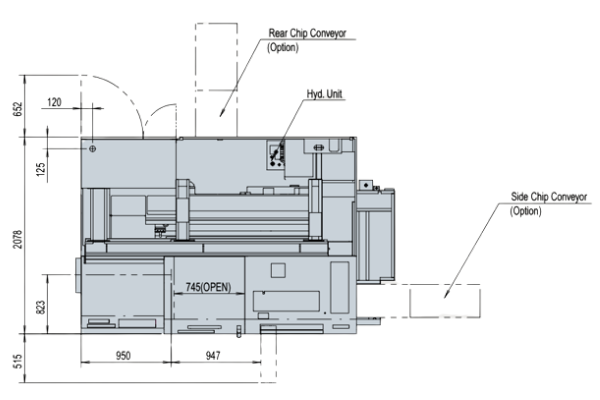

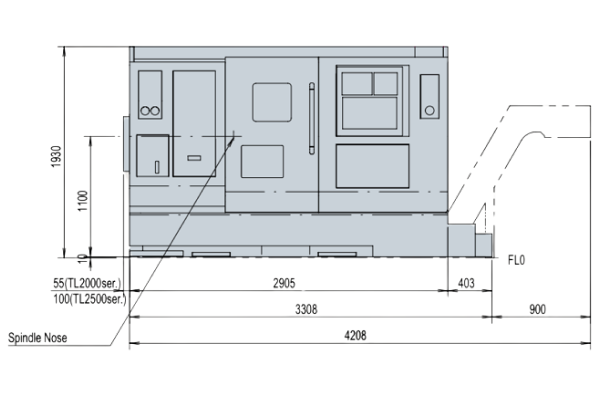

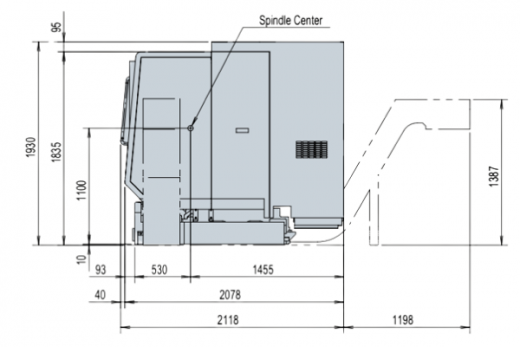

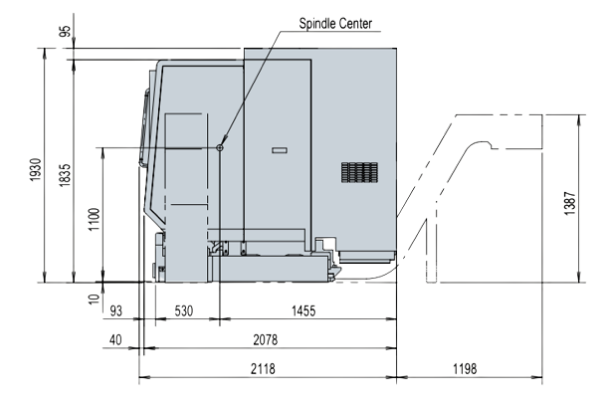

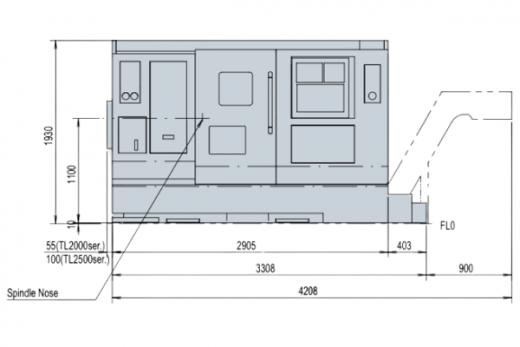

| Размеры станка (ДxШxВ) |
мм |
3250x2118x1930 |
3250x2118x1930 |
|
| Масса станка |
кг |
7000 |
7000 |
|
| Система ЧПУ |
|
Fanuc |
Fanuc |
|
Стандартная комплектация
- Патрон разного размера ( в зависимости от модели)
- «Сырые» кулачки
- Датчик подтверждения зажима детали в патроне
- Насос подачи СОЖ на револьверную головку
- Педаль управления патроном
- Блокировка передней двери защитного ограждения
- Полная защита от разбрызгивания СОЖ и разлёта стружки
- Комплект ручного инструмента
- Выравнивающие винты и плиты
- Руководство по работе и обслуживанию станка
- Предупреждающие таблички по технике безопасности
- Освещение рабочей зоны
