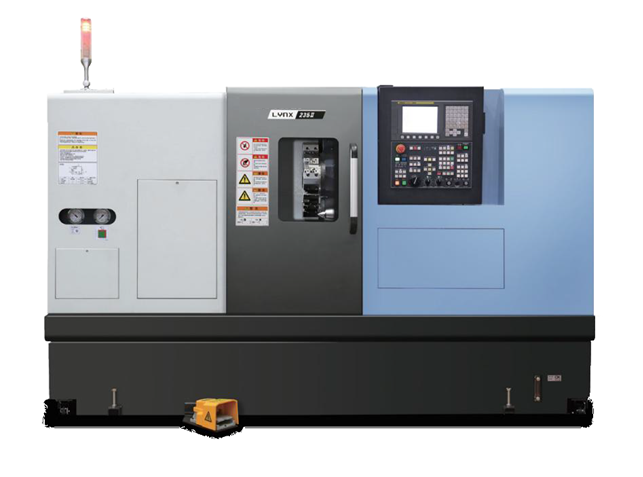

Китай
Цельнолитая станина с углом наклона 30 градусов имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Площадь контакта шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Используется обработанное литье из мелкозернистого сталистого чугуна Механайт (Meehanite), который обладает превосходными демфирующими характеристиками. Такая конструкция обеспечивает повышенную жёсткость и отсутствие деформаций во время резания на тяжелых режимах. Угол наклона станины обеспечивает легкую загрузку, замену и проверку инструментов.

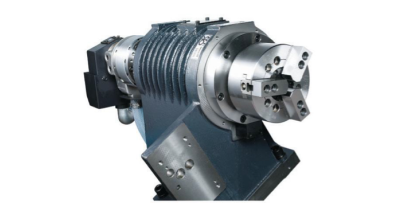

Шпиндель
Скоростной шпиндель с высоким крутящим моментом обеспечивает отличные показатели точности.
Уникальная конструкция шпиндельного узла минимизирует вращательную инерционную нагрузку, повышает жесткость и сокращает время ускорения шпинделя. Высокоскоростной высокоточный радиально-упорный шарикоподшипник шпинделя сводит к минимуму выделяемое при вращении тепло, обеспечивая стабильность и жесткость даже при длительной работе на высоких оборотах.

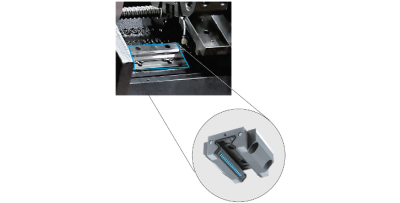

Направляющие
Станок оснащен направляющими качения роликового типа, позволяющими производить точение с высокой точностью и чувствительностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность медленных перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.

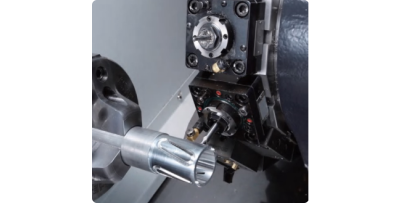

Револьверная голова
12-ти позиционная серво-гидравлическая револьверная головка BMT45 (SWIFT) позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки. Серво-гидравлическая револьверная головка, обеспечивает хорошую повторяемость, высокую эффективность и скорость смены инструмента — 0,15 сек. в соседнюю позицию.

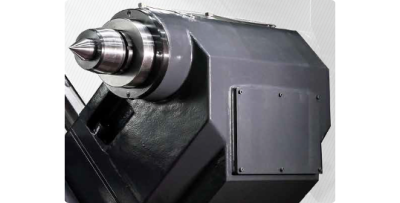

Задняя бабка
Массивный корпус задней бабки с гидравлическим выдвижением пиноли позволяет легко и быстро расположить её в соответствии с габаритами заготовки, сокращая время простоя оборудования.

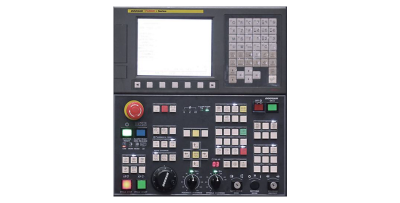

Система ЧПУ
Модель комплектуется системой ЧПУ DN Solution Fanuc i-Series, которая базируется на ЧПУ FANUC 0i-TF Plus, она имеет большой функционал:
• Объём памяти 2Мб
• Количество УП для хранения в памяти ЧПУ – 1000 шт.
• Средства кастомизации интерфейса (FANUC Picture)
Наименование |
Ед.изм. |
Значение |
|
Параметры обработки |
Проворачиваемый диаметр над станиной |
мм |
Ø510 |
Проворачиваемый диаметр над суппортом |
мм |
Ø290 |
|
Рекомендуемый диаметр обработки |
мм |
Ø210 |
|
Максимальный диаметр точения |
мм |
Ø250 |
|
Максимальная длина точения |
мм |
480 |
|
Диаметр прутка |
мм |
Ø65 |
|
Шпиндель |
Диаметр патрона |
дюйм |
8 |
Торец шпинделя |
- |
А2-6 |
|
Диаметр сквозного отверстия шпинделя |
мм |
Ø76 |
|
Диаметр подшипника шпинделя (передний/задний) |
мм |
Ø110/ Ø100 |
|
Мощность шпинделя (пост. / 30 мин) |
кВт |
11/15 |
|
Максимальные обороты шпинделя |
об/мин |
4500 |
|
Крутящий момент шпинделя |
Н*м |
176,7 |
|
Перемещения |
Перемещение по оси X |
мм |
175 |
Перемещение по оси Z |
мм |
550 |
|
Ускоренные перемещения осей X/Z |
м/мин |
30/36 |
|
Привода осей X/Z |
кВт |
1,8/1,8 |
|
Перемещение по оси С |
° |
360 |
|
Ускоренные перемещения оси С |
Об/мин |
200 |
|
Точность |
Точность позиционирования Z |
мм |
0,02 |
Повторяемость Z |
мм |
±0,003 |
|
Точность позиционирования X |
мм |
0,01 |
|
Повторяемость X |
мм |
±0,002 |
|
Точность позиционирования С |
° |
0,0167 |
|
Повторяемость С |
° |
±0.006 |
|
Револьверная головка |
Количество позиций инструмента |
шт. |
12 |
Скорость вращения приводного инструмента |
Об/мин |
6000 |
|
Мощность приводного инструмента (пост. / 10 мин.) |
кВт |
1,1/3,7 |
|
Размер держателя инструмента для наружной обработки |
мм |
20*20 |
|
Диаметр держателя для расточного инструмента (одиночный / двойной блок) |
мм |
Ø32/25 |
|
Время смены инструмента |
сек |
0,15/0,11 |
|
Задняя бабка |
Диаметр пиноли |
мм |
65 |
Конус пиноли |
- |
МТ-4 |
|
Выдвижение пиноли |
мм |
80 |
|
Усилие прижима |
кН |
3,6 |
|
Прочее |
Общая потребляемая мощность |
кВ*А |
24 |

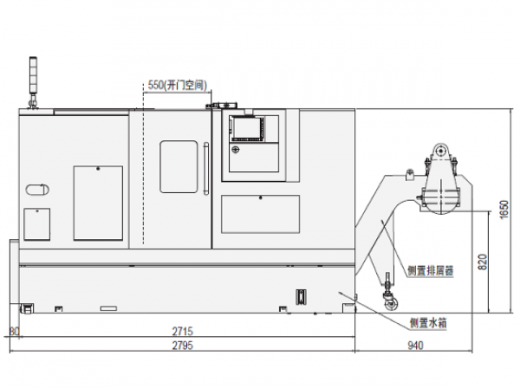

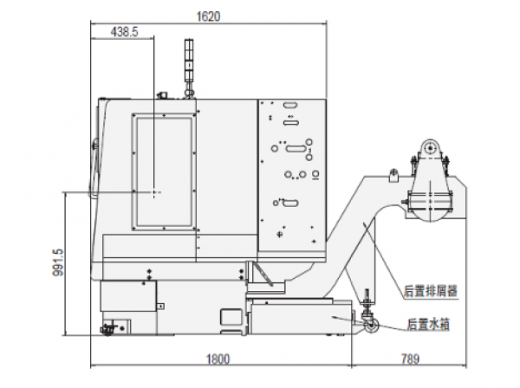

Размеры станка (Д*Ш*В) |
мм |
2795*1620*1650 |
|
Масса станка |
кг |
3 300 |
|
Система ЧПУ |
- |
DN Solution Fanuc i-Series |
