Токарный станок с ЧПУ CY-K55B
CY-K55B — горизонтальный токарный станок с ЧПУ производства Yunnan CY Group с наклонной станиной 45°, усиленным шпиндельным узлом A2-8 и 8-позиционной сервоприводной револьверной головкой.
Модель предназначена для обработки валов, втулок, фланцев, ступиц, колец и других деталей типа тел вращения. Максимальный диаметр обработки дисковой детали составляет Ø360 мм, вальной — Ø320 мм.
По сравнению с базовым CY-K55 исполнение K55B имеет более крупный шпиндель A2-8, стандартный 10-дюймовый патрон и увеличенный проход прутка до Ø68 мм. Опционально доступен шпиндель с отверстием Ø105 мм для прутка до Ø90 мм.
Для каких задач подходит CY-K55B
CY-K55B целесообразно выбирать для производства средних и длинных деталей, когда возможностей компактных токарных станков уже недостаточно по диаметру шпиндельного отверстия, длине обработки или размеру патрона.
Валовые детали
Исполнения с расстоянием между центрами до 3050 мм позволяют обрабатывать длинные валы с поддержкой гидравлической задней бабкой.
Крупный пруток
Штатный шпиндель Ø82 мм рассчитан на пруток до Ø68 мм. Доступно исполнение с отверстием Ø105 мм для прутка до Ø90 мм.
Фланцы и ступицы
Максимальный диаметр обработки дисковых деталей достигает Ø360 мм.
Серийное производство
8-позиционная сервоприводная револьверная головка и быстрые перемещения 24 м/мин сокращают вспомогательное время обработки.
Технические характеристики CY-K55B
| Максимальный диаметр над станиной | Ø550 мм |
|---|---|
| Максимальный диаметр над суппортом | Ø360 мм |
| Макс. диаметр обработки, диск / вал | Ø360 / Ø320 мм |
| Расстояние между центрами | 550 / 1050 / 1550 / 2050 / 3050 мм |
| Максимальная длина обработки | 500 / 1000 / 1500 / 2000 / 3000 мм |
| Конец шпинделя | A2-8 |
| Отверстие шпинделя | Ø82 мм, опция Ø105 мм |
| Максимальный диаметр прутка | Ø68 мм, опция Ø90 мм |
| Патрон | 10", гидравлический полый 3-кулачковый |
| Частота вращения шпинделя | 50–3000 об/мин |
| Мощность шпиндельного двигателя | 15 / 18,5 кВт |
| Наклон станины | 45° |
| Направляющие | Линейные направляющие качения |
| Перемещение X | 250 мм |
| Перемещение Z | 550 / 1050 / 1550 / 2050 / 3050 мм |
| Быстрые перемещения X / Z | 24 / 24 м/мин |
| Револьверная головка | Горизонтальная сервоприводная, 8 позиций |
| Размер державки | 25 × 25 мм |
| Диаметр расточной оправки | Ø40 мм |
| Диаметр пиноли задней бабки | Ø110 мм |
| Ход пиноли | 100 мм |
| Конус пиноли | MT4 |

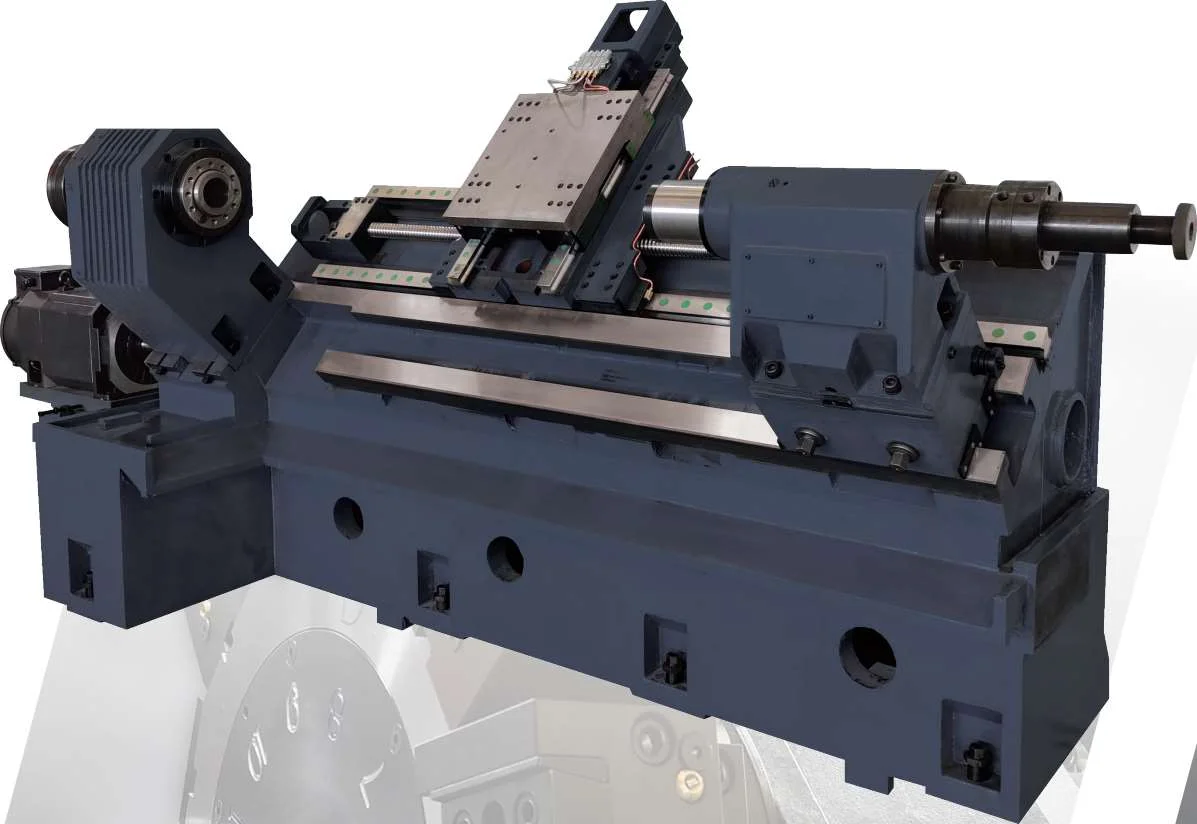

Усиленный шпиндель A2-8
Одно из ключевых отличий CY-K55B от базовой версии CY-K55 — увеличенный шпиндельный узел. Отверстие шпинделя в стандартном исполнении составляет Ø82 мм, что позволяет пропускать пруток диаметром до Ø68 мм.
Для задач с заготовками большего диаметра производитель предлагает вариант с отверстием шпинделя Ø105 мм и проходным прутком до Ø90 мм. Для этой конфигурации максимальная скорость шпинделя снижается до 2600 об/мин.
Стандартное оснащение
Для CY-K55B производитель указывает в стандартной комплектации 8-позиционную горизонтальную сервоприводную револьверную головку, автоматический стружкоудалитель, гидростанцию, 10-дюймовый гидравлический полый трёхкулачковый патрон и гидравлическую заднюю бабку.
В качестве опций доступны 12-позиционная сервоприводная револьверная головка, 8- и 12-дюймовые патроны, люнеты, программируемая задняя бабка, системы контроля инструмента и детали, автоматическая подача заготовок и другое дополнительное оснащение.
CY-K55B или CY-K55
| Параметр | CY-K55B | CY-K55 |
|---|---|---|
| Конец шпинделя | A2-8 | A2-6 |
| Отверстие шпинделя | Ø82 мм | Ø62 мм |
| Макс. пруток | Ø68 мм | Ø50 мм |
| Стандартный патрон | 10" | 8" |
| Мощность шпинделя | 15 / 18,5 кВт | 11 / 15 кВт |
CY-K55B имеет смысл выбирать, когда требуется более крупный шпиндельный проход, больший патрон и повышенная мощность. Если диаметр прутка до Ø50 мм достаточен, базовый CY-K55 может быть более рациональным решением.
Частые вопросы о CY-K55B
Какой максимальный диаметр обработки у CY-K55B?
Максимальный диаметр обработки дисковой детали составляет Ø360 мм, вальной детали — Ø320 мм.
Какой максимальный диаметр прутка?
В стандартном исполнении — Ø68 мм. Для версии с увеличенным отверстием шпинделя Ø105 мм возможен пруток до Ø90 мм.
Какой патрон установлен на CY-K55B?
В стандартной комплектации производитель указывает 10-дюймовый гидравлический полый трёхкулачковый патрон. В качестве опций доступны 8" и 12".
Какая максимальная длина обработки?
В зависимости от исполнения максимальная длина обработки составляет от 500 до 3000 мм.
Есть ли у CY-K55B задняя бабка?
Да. Гидравлическая задняя бабка входит в стандартную конфигурацию станка.
Чем CY-K55B отличается от CY-K55?
CY-K55B имеет шпиндель A2-8, отверстие Ø82 мм, проходной пруток Ø68 мм, стандартный патрон 10" и более мощный шпиндельный двигатель 15/18,5 кВт.
