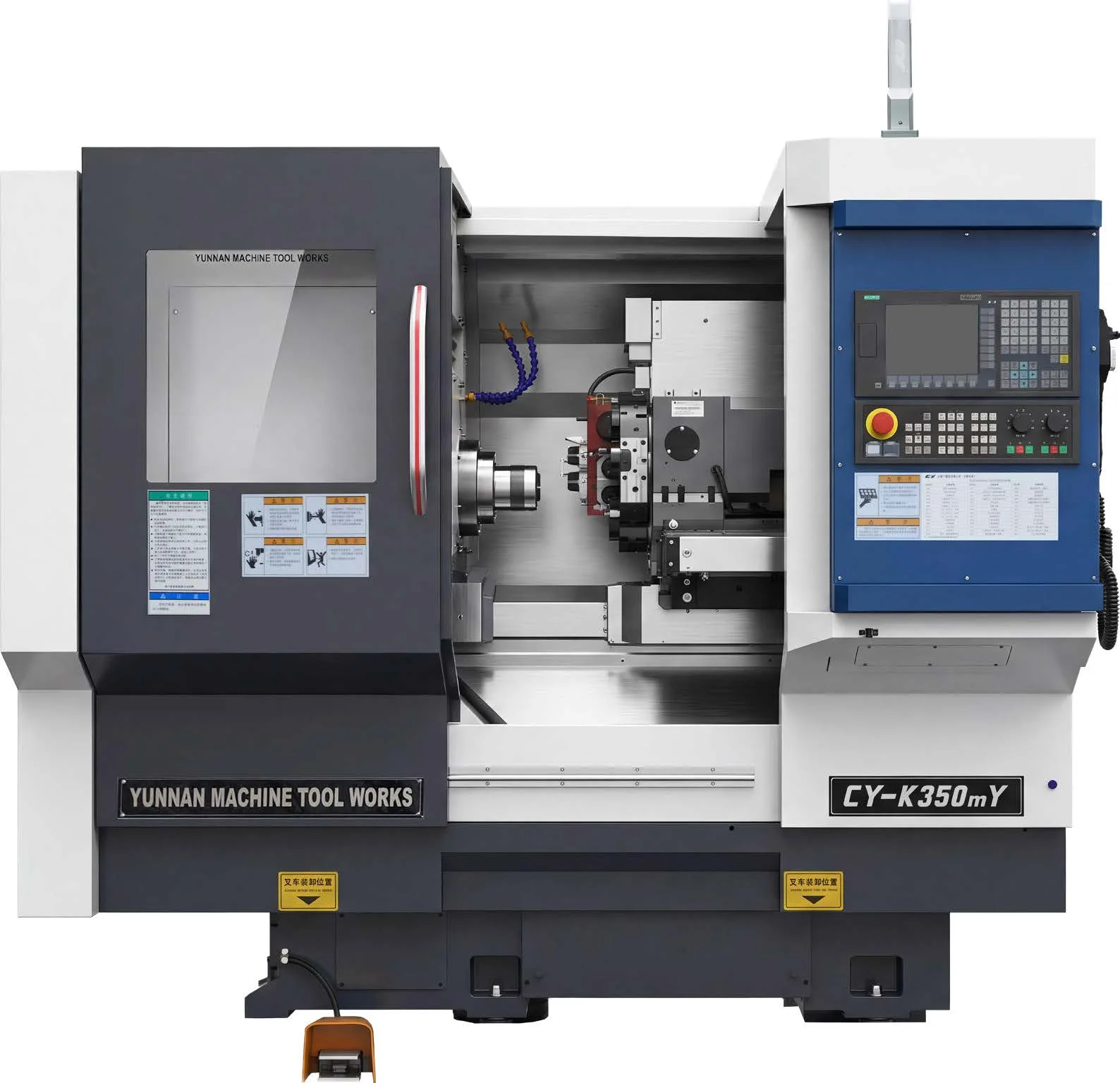

Токарно-фрезерный станок с ЧПУ CY-K35mY
CY-K35mY — компактный токарно-фрезерный станок Yunnan CY Group с наклонной станиной 45°, осью Y, управляемой осью C и приводным инструментом. Модель предназначена для комплексной обработки деталей, которым помимо точения требуются сверление, фрезерование пазов, лысок и другие операции приводным инструментом.
Станок позволяет обрабатывать дисковые детали диаметром до Ø420 мм, вальные детали до Ø200 мм и пруток до Ø43 мм. Максимальная длина обработки — 350 мм.
Наличие осей X, Y, Z и C позволяет сократить количество переустановок детали и в ряде технологических процессов заменить последовательную обработку на токарном и фрезерном оборудовании обработкой за один установ.
Точение и фрезерование на одном станке
CY-K35mY отличается от обычного двухосевого токарного станка наличием управляемой оси C, оси Y и приводного инструмента. Такая конфигурация особенно востребована при изготовлении деталей, в которых поверхности вращения сочетаются с отверстиями, пазами, лысками и другими элементами.
Ось Y ±50 мм
Перемещение по Y расширяет возможности внеосевой обработки. Инструмент можно смещать относительно оси вращения детали, что важно для выполнения ряда фрезерных и сверлильных операций.
Управляемая ось C
C-ось обеспечивает управляемое угловое позиционирование шпинделя при работе приводным инструментом.
Приводной инструмент
Станок оснащается приводным инструментом ER25 с частотой вращения до 3000 об/мин для выполнения дополнительных технологических переходов.
8 инструментальных позиций
Горизонтальная 8-позиционная револьверная головка обеспечивает автоматическую смену инструмента при выполнении многооперационной обработки.
Какие детали можно обрабатывать на CY-K35mY
Станок ориентирован на мелкосерийное и серийное производство относительно компактных деталей сложнее обычных тел вращения. Он особенно интересен предприятиям, стремящимся уменьшить количество установов и межоперационных перемещений заготовки.
Втулки и кольца
Наружное и внутреннее точение с последующей обработкой отверстий, пазов и других элементов.
Фланцы и ступицы
Обработка цилиндрических и торцевых поверхностей с выполнением дополнительных отверстий и фрезерных элементов.
Валы
Обработка вальных деталей диаметром до Ø200 мм при максимальной длине обработки до 350 мм.
Детали из прутка
Проходное отверстие шпинделя Ø62 мм позволяет работать с прутковой заготовкой диаметром до Ø43 мм.
Технические характеристики CY-K35mY
| Максимальный диаметр над станиной | Ø500 мм |
|---|---|
| Максимальный диаметр над суппортом | Ø200 мм |
| Макс. диаметр обработки, диск / вал | Ø420 / Ø200 мм |
| Максимальная длина обработки | 350 мм |
| Конец шпинделя | A2-6 |
| Отверстие шпинделя | Ø62 мм |
| Максимальный диаметр прутка | Ø43 мм |
| Частота вращения шпинделя | 40–3000 об/мин |
| Мощность шпиндельного двигателя | 7,5 / 11 кВт |
| Угол наклона станины | 45° |
| Тип направляющих | Линейные направляющие качения |
| Перемещение по оси X | 500 мм |
| Перемещение по оси Y | ±50 мм |
| Перемещение по оси Z | 400 мм |
| Быстрое перемещение X / Z | 20 / 20 м/мин |
| Револьверная головка | Горизонтальная, 8 позиций |
| Приводной инструмент | Да |
| Тип зажима приводного инструмента | ER25 |
| Частота вращения приводного инструмента | до 3000 об/мин |
| Ось C | Да |
| Контршпиндель | Нет |
| Задняя бабка | Нет |
| Габариты станка, Д × Ш × В | 2630 × 1630 × 2200 мм |
Конструкция CY-K35mY
Наклонная станина 45°
Компоновка с наклонной станиной обеспечивает удобное расположение рабочей зоны и способствует эффективному удалению стружки.
Линейные направляющие
Координатные перемещения выполняются по линейным направляющим. Быстрые перемещения по X и Z достигают 20 м/мин.
Шпиндель A2-6
Отверстие шпинделя составляет Ø62 мм, максимальный диаметр обрабатываемого прутка — Ø43 мм. Диапазон вращения — 40–3000 об/мин.
Токарно-фрезерная компоновка
Сочетание осей X/Y/Z/C, револьверной головки и приводного инструмента позволяет строить более концентрированный технологический процесс.
Зачем нужна ось Y
Наличие приводного инструмента само по себе ещё не делает токарный станок одинаково удобным для всех фрезерных операций. Ось Y ±50 мм позволяет смещать инструмент относительно центра детали и существенно расширяет область применения приводного инструмента.
Это особенно важно, если на детали необходимо получить отверстия или элементы, расположенные со смещением относительно оси вращения. Поэтому CY-K35mY следует рассматривать именно как токарно-фрезерный станок, а не просто токарный станок с расширенным инструментальным оснащением.
CY-K35mY и CY-K35D: в чём разница
| Характеристика | CY-K35mY | CY-K35D |
|---|---|---|
| Назначение | Токарно-фрезерная обработка | Преимущественно токарная обработка |
| Ось Y | ±50 мм | Нет |
| Ось C | Есть | Предлагается производителем как опция |
| Инструментальная система | 8-позиционная револьверная головка | Рядное расположение инструмента |
| Приводной инструмент | Есть | Нет в базовой токарной конфигурации |
| Макс. диаметр прутка | Ø43 мм | Ø43 мм |
| Макс. длина обработки | 350 мм | 350 мм |
CY-K35D рациональнее выбирать для преимущественно токарной обработки, когда важны компактность и производительность. CY-K35mY целесообразен для деталей, где необходимо объединить токарные и дополнительные фрезерно-сверлильные операции.
Подбор станка по детали
При выборе токарно-фрезерного оборудования недостаточно сравнивать только максимальный диаметр и длину обработки. Для CY-K35mY необходимо учитывать расположение обрабатываемых элементов, необходимый вылет инструмента, число переходов, материал заготовки и требования к производительности.
Для технологического подбора отправьте специалистам ИНКОР чертёж детали или техническое задание. Мы проверим соответствие рабочей зоны станка, возможности осей Y/C, инструментальную схему и необходимое дополнительное оснащение.
Частые вопросы о CY-K35mY
Чем CY-K35mY отличается от обычного токарного станка?
Помимо линейных осей X и Z станок имеет ось Y, управляемую ось C и приводной инструмент. Это позволяет выполнять часть сверлильных и фрезерных операций непосредственно на токарном станке.
Какой максимальный диаметр обработки?
Производитель указывает максимальный диаметр обработки дисковой детали Ø420 мм и вальной детали Ø200 мм. Максимальный диаметр над станиной составляет Ø500 мм.
Для чего CY-K35mY нужна ось Y?
Ось Y обеспечивает смещение инструмента относительно оси вращения заготовки и расширяет возможности внеосевого сверления и фрезерования. Ход по Y составляет ±50 мм.
Можно ли обрабатывать детали из прутка?
Да. Максимальный диаметр прутка по данным производителя составляет Ø43 мм. Отверстие шпинделя — Ø62 мм.
Сколько инструментов устанавливается на станке?
CY-K35mY оснащается горизонтальной 8-позиционной револьверной инструментальной системой. Предусмотрена работа приводным инструментом.
Есть ли у CY-K35mY контршпиндель?
Нет. Модель CY-K35mY не имеет контршпинделя. Если технологический процесс требует передачи детали между главным и вторым шпинделем, следует подобрать другую конфигурацию оборудования.
Какие данные нужны для подбора комплектации?
Желательно предоставить чертёж детали, материал, размеры и тип заготовки, программу выпуска, требования к точности и перечень необходимых операций. По этим данным можно определить подходящую конфигурацию станка и оснащения.
