Тайвань

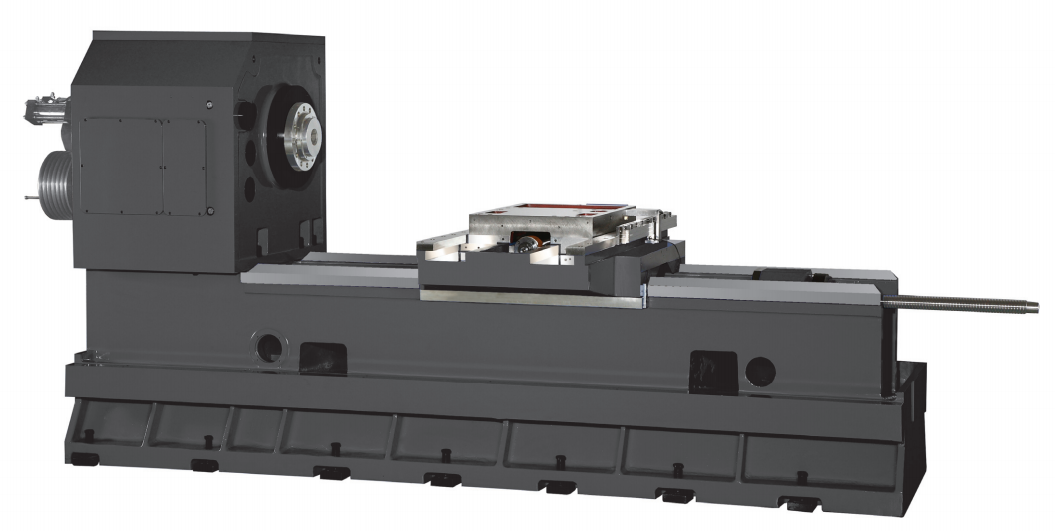

Цельнолитая станина, выполненная из высококачественного чугунного сплава Механит, обеспечивает виброустойчивость и точность при обработке, дополнительную жесткость, максимальную стабильность, а также предусматривает длительный срок эксплуатации станка.
Шпиндель станка установлен в массивном литом корпусе передней бабки и имеет 3 опорные точки для роликовых радиально-упорных и шариковых радиальных двухрядных подшипников фирмы NSK (Япония). В корпус передней бабки установлен 4-х скоростной редуктор, который позволят переключать скорости в автоматическом режиме по М-коду. Редуктор обеспечивает высокий крутящий момент – 15690 Н∙м при 26 об/мин.

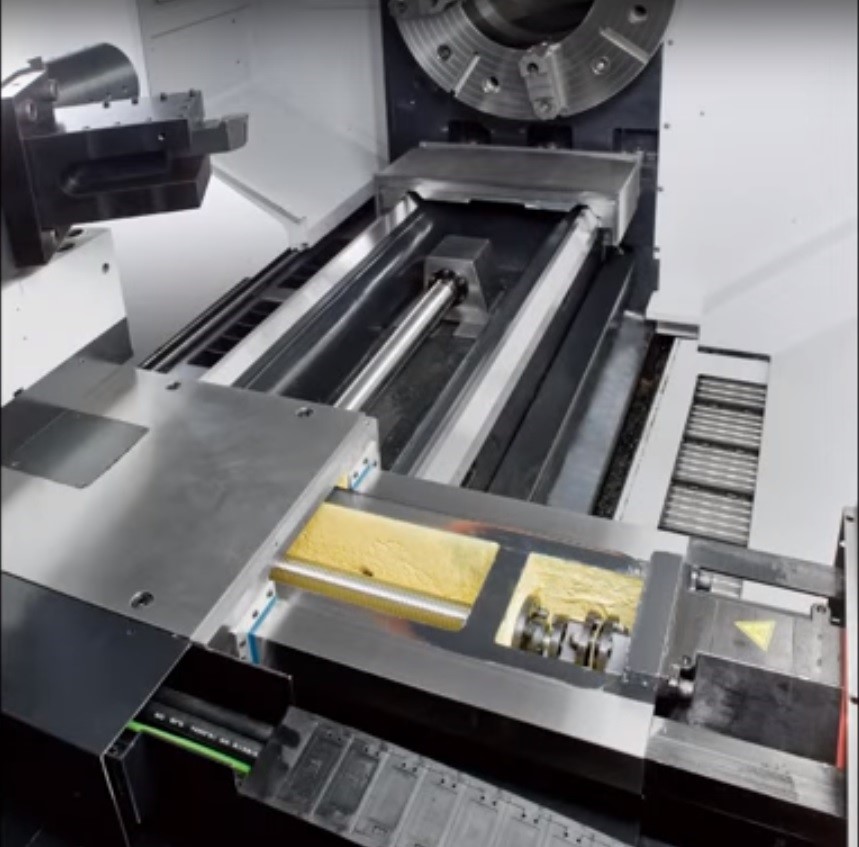

Станок оснащен специально увеличенными жесткими направляющими скольжения V-образного вида со степенью закалки 52-55HRC. Поверхность покрыта антифрикционным составом Turcite-B, что дает возможность работы практически без износа в режиме жидкостной смазки, а также почти полное поглощение колебаний.
Станок оснащается на выбор одним из двух типов револьверных голов, 4-х позиционная HP-350 VDI или 8-ми позиционная револьверная головка H8.

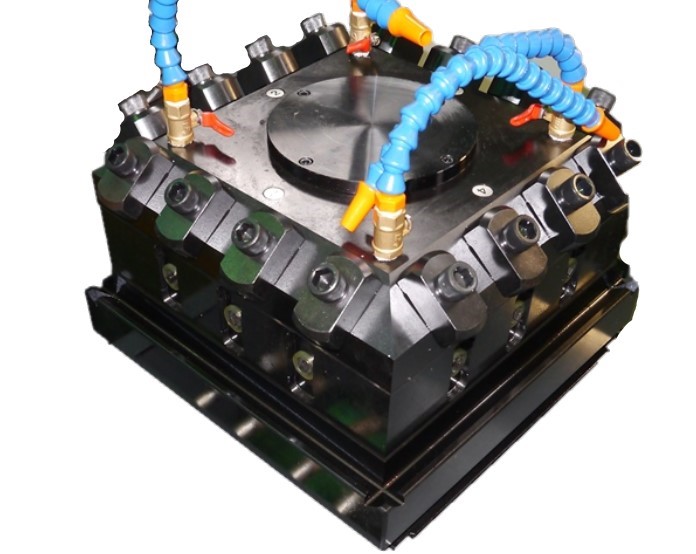

4-х позиционная массивная головка особенно важна для черновых операций. Конструкция головки обеспечивает хорошую фиксацию инструмента и возможность обдирочных операций без последующей потери точности станка.

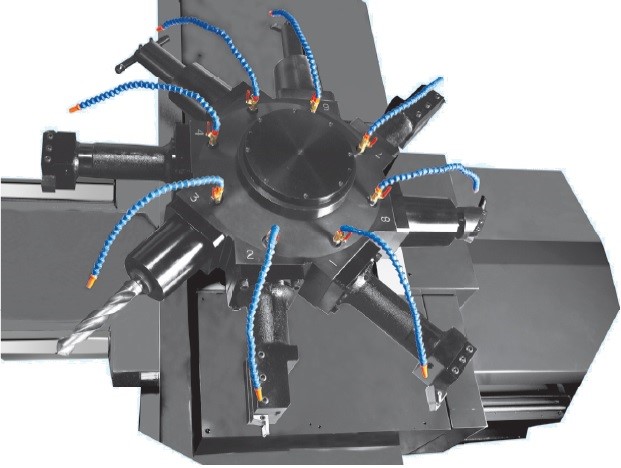

8-ми позиционная головка важна для обеспечения гибкости оборудования и расширения возможностей для обработки изделий нефтяной и газовой промышленности. Конструкция головки обеспечивает хорошую фиксацию инструмента для выполнения черновой и чистовой обработки с высоким уровнем качества.
|
Наименование |
Ед.изм. |
LB40-1200 |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
1000 |
|
Высота центров |
мм |
520 |
|
|
Ширина станины |
мм |
600 |
|
|
Главный шпиндель |
Торец шпинделя |
ASA |
А2-11 (6”) А2-15 (9”)* А2-20 (12”)* A2-20 (14.5”)* |
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
18,5/22 30/37* 22/26* |
|
|
Частота вращения шпинделя |
об/мин |
11-600 (6”) 11-450 (9”)* 11-400 (12”)* 11-300 (14.5”)* |
|
|
Диаметр осевого отверстия шпинделя |
мм |
153, 229*, 305*, 369* |
|
|
Центр шпинделя |
МТ |
6 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
635 |
|
Перемещение по оси Z |
мм |
1360 |
|
|
Ускоренное перемещение по оси X |
м/мин |
6 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
6 |
|
|
Инструментальная система |
Инструментальная головка |
|
НР-350 VDI (H4) или H8-450 |
|
Размер инструмента для наружного точения |
мм |
□32 |
|
|
Прочее |
Мощность привода насоса смазки |
кВт |
0,025 |
|
Мощность привода насоса СОЖ |
кВт |
0,845 |
|
|
Мощность привода насоса гидростанции |
кВт |
2,25 |
|
|
Система ЧПУ |
|
Fanuc 0i-TF |
|
|
Масса станка |
кг |
10500 |
|
|
Система ЧПУ Fanuc 0i-TF |
|
4-х ступенчатая автоматическая коробка скоростей |
|
4-х позиционная силовая головка с сервоприводом |
|
Автоматическая система смазки направляющих и ШВП |
|
Направляющие поперечного суппорта прямоугольного сечения |
|
Трансформатор |
|
Кондиционер электрошкафа |
|
Конвейер для уборки стружки |
|
Централизованная подача СОЖ |
|
Освещение рабочей зоны |
|
Защита кабинетного типа |
|
Комплект инструмента для монтажа станка |
|
Регулируемые опоры для установки станка |
|
Техническая документация на русском языке |
